סט מברגים מבודדים מאומתים לעבודה בסביבת מתח חי
חשמלאי שירות הזמין אלינו דרך הטלפון אחרי שמברג שטוח רגיל "קפץ" לו ביד תוך עבודה בלוח דירתי. הציפוי הפלסטיק בידית נסדק, זרם זלג, וההפתעה עלתה לו בכוויה קלה ובחצי יום עבודה. הסיפור הזה חוזר אלינו אצל הדלפק שוב ושוב, וכמעט תמיד מאותה סיבה: שימוש במברג עם "ידית מבודדת לכאורה" במקום כלי מדורג באמת.
לאורך יותר משלושה עשורים שבהם אנחנו ב'צלח' מלווים חשמלאים, טכנאים ואנשי אחזקה, למדנו בדיוק מה מפריד בין סט שעובד איתכם שנים לבין כלי שמסכן אתכם. כאן תקבלו את כל הנתונים.
במאמר זה
- מה ההבדל האמיתי בין מברג מבודד תקני לבין מברג עם ציפוי פלסטיק
- מה משמעות דירוג 1000V ותקן VDE ולמה זה קריטי לעבודה בטוחה
- איך לבחור סט לפי סוגי ראשים, ניידות ואופי העבודה
- מתי עדיף סט קלאסי ומתי מערכת להבים מתחלפת
- מה לבדוק לפני רכישת סט – קריטריונים מעשיים
- השוואת סוגי מערכות מברגים מבודדים לפי תפקיד
תוכן עניינים
- מהו סט מברגים מבודדים ולמי הוא נועד
- למה דירוג 1000V הוא לא רק מספר על המדבקה
- ההבדל בין מברג מבודד 1000V למברג רגיל
- איך לבחור סט מברגים מבודדים שמתאים לעבודה שלכם
- האם סט 6-7 חלקים מספיק לעבודה מקצועית
- מתי עדיף סט עם להבים מתחלפים
- מתי חובה מברג מבודד תקני – רשימת בדיקה
- מה לבדוק לפני שקונים סט מברגים מבודדים
- למה ידית Kraftform מנצחת ידית עגולה
- איך יודעים שהסט מתאים ללוחות וארונות חשמל
- למה לקנות סט ולא מברגים בודדים
- השוואת סוגי מערכות מברגים מבודדים
- שאלות ותשובות
כלים נבחרים
מהו סט מברגים מבודדים ולמי הוא נועד?
סט מברגים מבודדים הוא ערכת מברגים עם בידוד חשמלי מאומת המיועד לעבודה בטוחה בסביבת מתח חי, בדירוג עד 1000V. אלה כלי עבודה מבודדים שנבדקו לפי תקן, ולא מברג שמישהו "מרח" עליו פלסטיק.
קהל היעד בישראל ברור: חשמלאים מוסמכים, טכנאי שירות בשטח, מתקיני מערכות אנרגיה ואנשי אחזקת מבנים ומפעלים. אלה האנשים שהכלים שלהם הם שותפים מלאים לעבודה יומיומית, שוחקת ואינטנסיבית.
חשוב לזכור שעבודות חשמל בארץ מותרות רק לבעלי רישיון מתאים. הסמכות הזו מעוגנת בחוק החשמל, התשי"ד-1954, שמגדיר מי רשאי לבצע עבודות במתקנים מחושמלים. כלי עבודה לחשמלאים תקניים הם חלק בלתי נפרד מהאחריות הזו.
למה דירוג 1000V הוא לא רק מספר על המדבקה
בחירת הסט הנכון תלויה באופי העבודה ובסוגי הראשים שאתם פוגשים יומיום
כשכתוב על המברג 1000V, המשמעות הטכנית היא שהבידוד נבדק בפועל בעמידות של 10,000V באמבט מים, לפי התקן האירופי. כלומר פי עשרה ממתח העבודה המוצהר. זה לא שיווק, זה מרווח ביטחון.
בלוחות צפופים, שבהם מהדק נמצא במילימטרים ספורים ממהדק שכן, מברג שמחליק או נוגע במקום הלא נכון יוצר קשת חשמלית או קצר. מברג מבודד 1000V אמיתי מונע בדיוק את התרחיש הזה.
WERA, יצרנית הפרימיום הגרמנית, מובילה עולמית בתחום הזה. הבידוד שלהם מוזרק רב-שכבתי ולא מתקלף בקלות אחרי חודש בתיק כלים. אנחנו, כמפיצים רשמיים של WERA בישראל, רואים את ההבדל הזה אצל לקוחות שחוזרים לקנות אותו דגם אחרי עשור שלם. הקפדה על נהלי עבודה בטוחים בציוד מבודד מתועדת היטב גם אצל מינהל הבטיחות והבריאות התעסוקתית.
ההבדל בין מברג מבודד 1000V למברג רגיל
מברג רגיל מצופה בשכבת פלסטיק פשוטה, לעיתים רק לאחיזה. מברג מבודד בתקן VDE מקבל בידוד מוזרק רב-שכבתי שעמיד בשחיקה ובחום, ושנבחן שלא יישבר תחת לחץ.
אצל WERA הבקרה ידנית וקפדנית. כל מברג עובר בדיקה שמוודאת שאין בועות אוויר, סדקים זעירים או נקבי תפר בשכבת הבידוד. בועת אוויר אחת שאתם לא רואים בעין יכולה להפוך לנקודת כשל תחת מתח.
תקן VDE (התקן הגרמני לבדיקת ציוד חשמלי) הוא הקו האדום. סט מברגים לחשמל שאין עליו סימון VDE ו-GS אינו אמין לעבודה חיה.
טיפ המומחים של צלח: אל תסמכו אף פעם על מברג "ביתי" עם ציפוי גומי לעבודות חשמל. החיסכון של 30 שקל לא שווה את הסיכון. סט מברגים מקצועי לחשמל זה הכרח, לא מותרות.

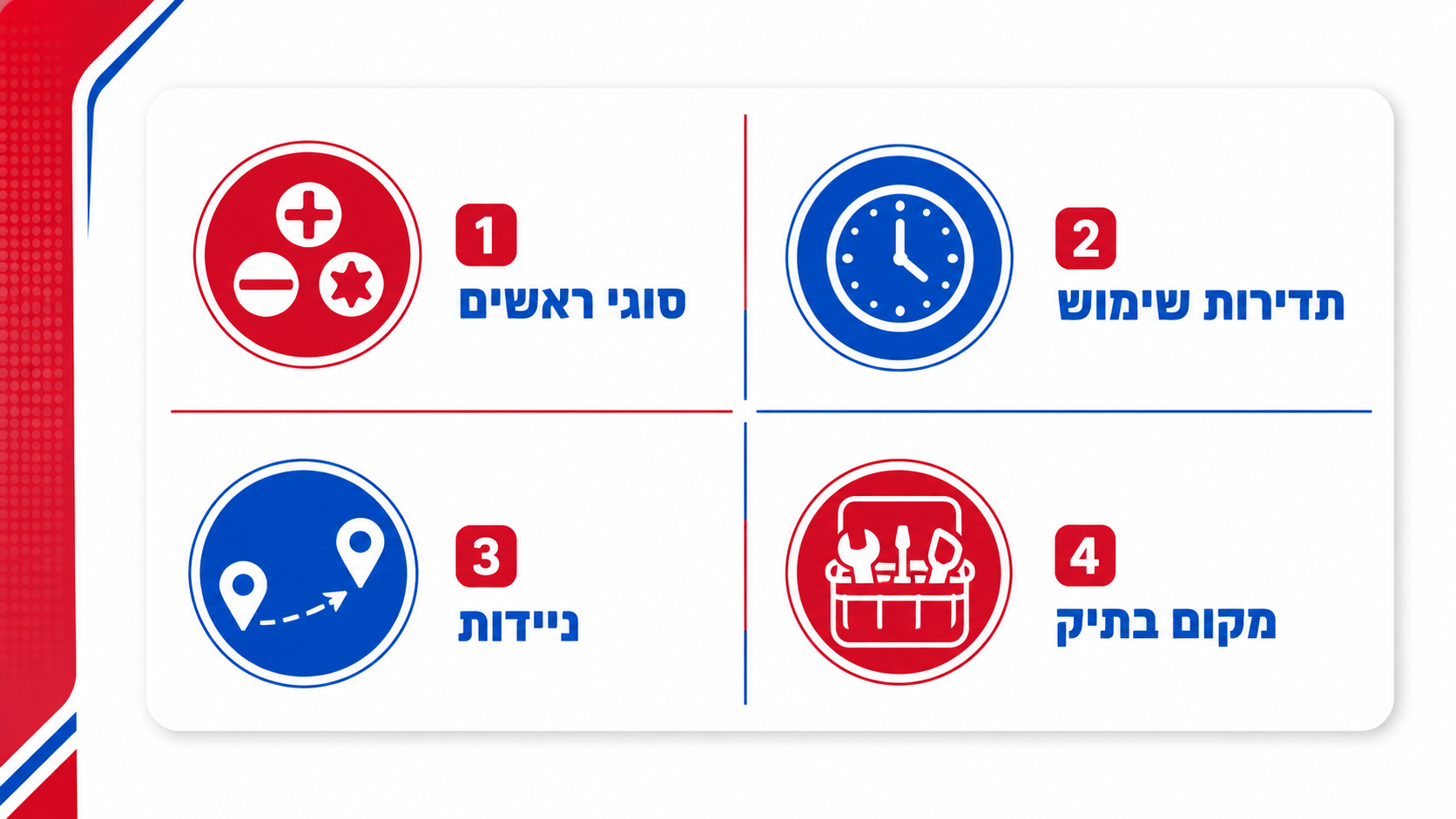

איך לבחור סט מברגים מבודדים שמתאים לעבודה שלכם
הבחירה תלויה בסוגי הברגים שאתם פוגשים יומיום, בתדירות השימוש, בניידות הנדרשת ובמקום הפנוי בתיק. סט מברגים מבודדים מקצועי נכון הוא זה שמכסה 90% מהמשימות שלכם בלי להעמיס.
חשמלאי התקנות צריך כיסוי קבוע. טכנאי שעובר בין אתרים צריך מערכת קומפקטית. הנה הפירוט.
בחירה לפי סוגי ראשים נפוצים
בארץ אתם פוגשים בעיקר ארבעה ראשים: שטוח (Slotted), פיליפס (PH), פוזידריב (PZ) וראש קומבינציה (PlusMinus, מסומן PZ-S) שנפוץ במאמ"תים. מברג שטוח מבודד במידות 2.5, 3.5, 4 ו-5.5 מ"מ בתוספת שני מברגי פיליפס מבודדים PH1 ו-PH2 מכסים את רוב עבודות הלוח השוטפות.
זו בדיוק הסיבה שכל חשמלאי חייב להחזיק בתיק את הבסיס הזה. סט 6 חלקים מברגים מבודדים 1000V מבית WERA נותן את הליבה הזו עם ידית Kraftform שמונעת גלגול הכלי על השולחן. סט מברגים קומפקטי שמתחיל ומסתיים בדיוק במה שצריך.
בחירה לפי עבודה בשטח מול סדנה קבועה
בסדנה קבועה נוח מתלה קיר. הכלי תלוי, גלוי, נשלף בשנייה. בשטח הסיפור שונה: סט מברגים לתיק עבודה חייב פאוץ' או נרתיק שמגן על הבידוד מחיכוך עם פלייר ומפתחות שזורקים יחד.
סט מברגים עם פאוץ' שומר על שכבת ההגנה מפני שחיקה, וזה לא קוסמטי. מברג ששוחק בקצה מאבד בידוד.
בחירה לפי סט קבוע או מערכת מתחלפת
שלושה-ארבעה מברגים קבועים נותנים תחושת איתנות. מערכת מודולרית עם ידית אחת וכמה ביטים חוסכת משקל ונפח משמעותיים במעברים בין אתרי בנייה.
למי שמתרוצץ בין עבודות שירות, סט 7 חלקים מברגים מתחלפים מבודד 1000V עם 6 ביטים ונרתיק קומפקטי נכנס בכיס ומחליף את מה שתופס בתיק נפח של שלושה מברגים נפרדים.
האם סט 6-7 חלקים מספיק לעבודה מקצועית?
תכל'ס, כן. רוב עבודות השירות והתחזוקה השוטפות נסגרות עם 2 מברגי פיליפס, 3 מברגים שטוחים במידות שונות וראש קומבינציה אחד. זה הליבה שחוזרת בכל יום עבודה.
היתרון הגדול נמצא בסדרת ה-Slim line של WERA. הלהב דק במיוחד, מה שמאפשר עבודה נוחה גם בלוחות צפופים. סט מברגים עם בידוד שמכסה את הצרכים ולא מעמיס.
דוגמה מובילה לכך היא סט 7 חלקים מברגים מבודדים 1000V דגם 160 iSS/7 מבית WERA. ערכה דקה וקלת משקל שנותנת גישה מצוינת לברגים עמוקים בתוך קונטקטורים ומאמ"תים, בדיוק במקומות שמברג רגיל פשוט לא מגיע אליהם. סט מברגים מבודדים לחשמלאים שעובד קשה.
מתי עדיף סט עם להבים מתחלפים
סט מברגים עם להבים מתחלפים מסדרת Kraftform Kompakt VDE מתאים למי שמוגבל במקום: טכנאי מעליות, טכנאי מיזוג אוויר ואנשי אחזקה רב-תחומיים שפוגשים עשרות סוגי ברגים ביום.
מנגנון הנעילה הבטוח מחזיק את הביט בידית גם בעבודה תחת לחץ, ומונע החלקה של הלהב ברגע הרגיש. זה ההבדל בין הידוק מדויק לבין ראש בורג שנהרס.
ליתרון של מערכת מקיפה שמאפשרת הידוק וכיול מדויקים גם במערכות פיקוד ובקרה מורכבות, סט 18 חלקים מברגים מתחלפים מבודדים 1000V מבית WERA הוא הוורסטילי בסדרה. סט מברגים מבודדים עם נרתיק שנותן מענה כמעט לכל הברגה אפשרית במתקני חשמל ופיקוד.
מתי חובה מברג מבודד תקני – רשימת בדיקה
השאלה החשובה ביותר שמקצוען צריך לשאול את עצמו לפני שהוא נוגע בלוח. עברו על הרשימה, ואם עניתם "כן" אפילו לפריט אחד, מברג מבודד בתקן VDE הוא חובה ולא בחירה.
| מצב עבודה | נדרש מברג מבודד VDE? |
|---|---|
| עבודה בלוח חשמל ביתי או תעשייתי תחת מתח | חובה מוחלטת |
| פירוק והרכבה במאמ"ת או קונטקטור | חובה |
| טיפול בארון פיקוד צפוף עם מהדקים סמוכים | חובה |
| עבודה בקרבת מוליכים חיים גם אם המעגל אמור להיות מנותק | חובה |
| עבודות שירות ותחזוקה במתקן חשמלי פעיל | חובה |
שימו לב: גם כשהמעגל מנותק, זליגת זרם בלתי צפויה או טעות אנוש בזיהוי המפסק הופכות את הבידוד לשכבת הגנה אחרונה. הדרישות לעבודה לפי תקן ולבעלי רישיון בלבד מפורטות אצל המחלקה לרישוי חשמלאים במשרד העבודה.
מה לבדוק לפני שקונים סט מברגים מבודדים
להב דק בקצה מאפשר גישה בטוחה גם ללוחות DIN צפופים ולחללים מוגבלים
ארבעה קריטריונים מפרידים בין סט מברגים מבודדים איכותי לבין כלי שתחליפו בעוד שנה: חומר הלהב (פלדה מחוזקת), עובי הבידוד, נוכחות סמן תקן ברור (VDE ו-GS) והתאמה לשימוש אינטנסיבי.
הרכב הסט בפועל
בדקו שאתם לא קונים חלקים שלא תיגעו בהם. סט עם שלושה ראשי טורקס שאתם פוגשים פעם בחודש מבזבז לכם כסף. ספרו כמה פיליפס וכמה שטוחים אתם באמת מוציאים מהתיק ביום ממוצע.
נוחות אחיזה והעברת מומנט
ידית ארגונומית למברג שאינה מחליקה מאפשרת מומנט גבוה בלי מאמץ ידני קיצוני. בורג שקוע עמוק דורש כוח, ואם הידית מחליקה ביד מזיעה, החלקת הבורג תהרוס לכם את הראש ואת הזמן.
אחסון, פאוץ' ונגישות
מהירות שליפה היא כסף. נרתיק טוב מאפשר לראות את כל הראשים ולשלוף את הנכון בשנייה, ומגן על הבידוד מפני שחיקה בחיכוך עם שאר כלי העבודה בתיק.
למה ידית Kraftform מנצחת ידית עגולה
ידית Kraftform של WERA תוכננה לפי מבנה כף היד האנושית. אזורים רכים במקומות הלחץ, אזורים קשים להעברת כוח. זה לא סעיף שיווקי, זו הנדסה.
בעבודה ממושכת בלוח הפצה גדול, ידית עגולה זולה גורמת לעייפות ולשחיקה של מפרק כף היד תוך שעה. סט מברגים מבודדים עם אחיזה נוחה מפחית את העומס הזה ושומר על קצב עבודה לאורך כל היום.
ידיות עגולות וחלקות גם מסוכנות: בלי חיכוך נכון הן מחליקות ברגע הלחץ, וזה גורם לפציעות ולהחלקות. סט מברגים לעבודה יומיומית חייב אחיזה שתופסת.

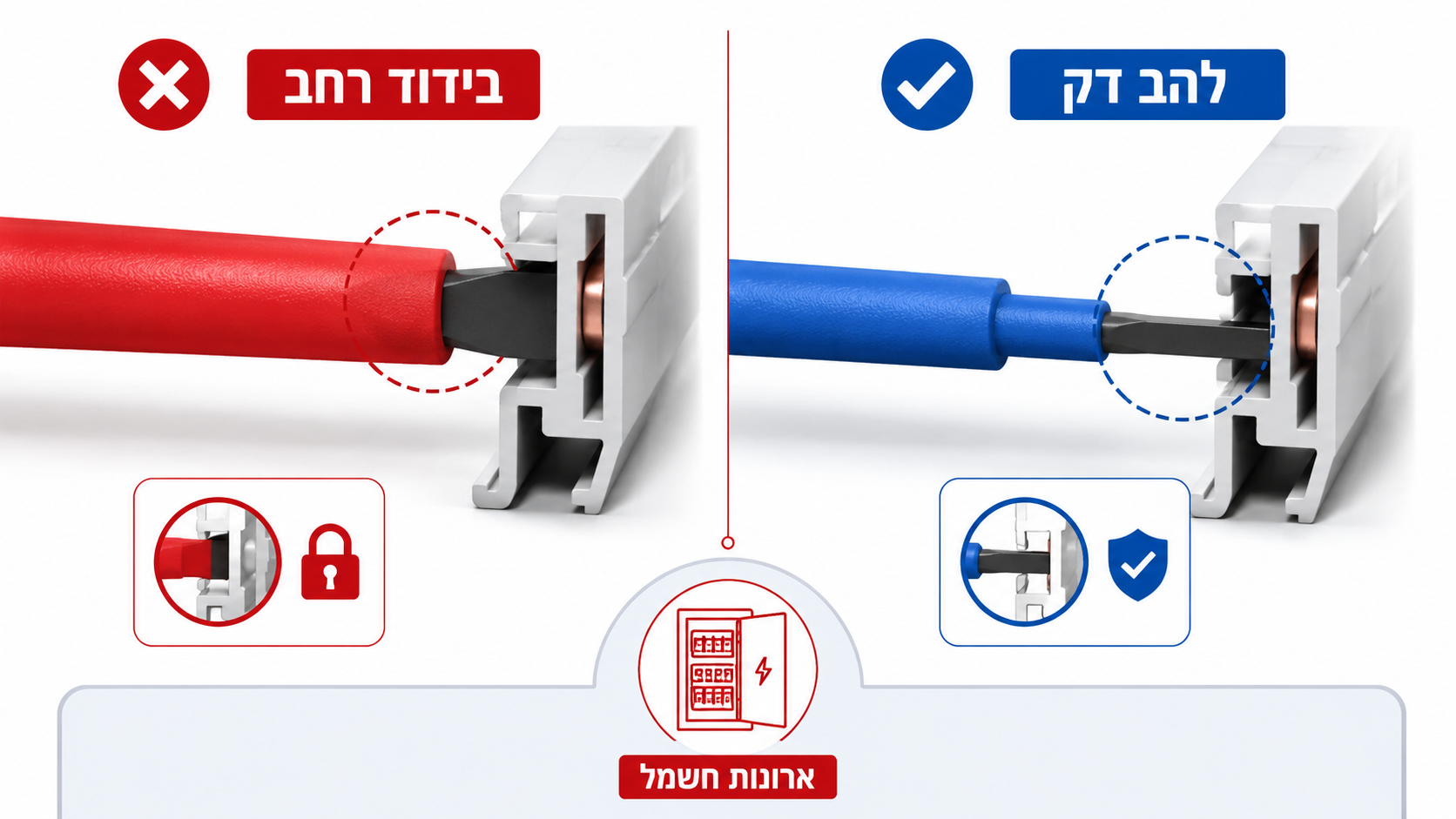

איך יודעים שהסט מתאים ללוחות וארונות חשמל
הבעיה עם בידוד רגיל היא הקוטר. שכבת בידוד שעולה עד קצה הלהב לא נכנסת למסילות מהדקים קטנות או ללוחות דין (DIN) צפופים. הלהב פשוט רחב מדי.
כאן נכנס פטנט ה-iS של WERA: הלהב דק במיוחד בקצהו, כך שהבידוד מוקטן רק באזור הקריטי. זה מאפשר עבודה בטוחה בתוך ארונות חשמל ביתיים ותעשייתיים בלי לפגוע בשכבת ההגנה. סט מברגים מבודדים לעבודה בלוחות אמיתי חייב את הפתרון הזה.
למה לקנות סט ולא מברגים בודדים
ההיגיון פשוט. סט מותאם נותן אופטימיזציה של עלויות לעומת רכישת כלים בודדים, פתרון נשיאה מובנה, ובעיקר מונע את המצב שבו אתם בשטח וחסר לכם בדיוק המברג במידה הנכונה. סט מברגים מקצועי לחשמל נבנה כמערך עבודה שלם.
חלק מהערכות כוללות גם טסטר (בוחן מתח). שימו לב: טסטר החשמלאים הזה הוא אביזר סיוע לזיהוי מהיר בלבד, ולא תחליף למד מתח תקני. אל תסמכו עליו לאישור סופי שמעגל מת.
השוואת סוגי מערכות מברגים מבודדים
הטבלה הזו מסדרת את כל מה שדיברנו עליו. בחרו לפי השורה שמתארת את יום העבודה שלכם.
| סוג מערכת | שימוש עיקרי | יתרון מרכזי | ניידות | סוגי ראשים | התאמה ייעודית |
|---|---|---|---|---|---|
| סט קלאסי 6-7 חלקים | עבודות שירות שוטפות בלוחות | כיסוי מדויק של הליבה, להב Slim | גבוהה | פיליפס, שטוח, קומבינציה | חשמלאי שטח |
| מערכת להבים מתחלפת קומפקטית | מעבר בין משימות מגוונות | משקל ונפח מינימליים, נרתיק | גבוהה מאוד | מגוון ביטים מתחלפים | תחזוקה רב-תחומית |
| ערכת Big Pack 14-18 חלקים | התקנות ופיקוד מורכבים | כיסוי כל צורך אפשרי כולל טסטר | בינונית | פיליפס, שטוח, PZ, טורקס, פלוס/מינוס | תחזוקת מפעלים והתקנות מורכבות |
