בורג שנשבר בתוך גוש מנוע יעלה לכם, במקרה הטוב, יום עבודה שלם של קידוח ותיקון הברגה. במקרה הרע, ראש צילינדר חדש. וכל זה קורה בגלל טעות אחת קטנה – לחיצה נוספת "ליתר ביטחון" אחרי שהטורקמטר כבר עשה קליק.
אנחנו ב"צלח" רואים את זה בשטח כל שבוע. מכונאים ותיקים, אנשי מקצוע עם עשרות שנות ניסיון, שממשיכים לעבוד לפי "הרגש ביד" ומגלים מאוחר מדי שהברגת אלומיניום לא סולחת. במדריך הזה נסדר לכם את כל מה שצריך לדעת על מפתח מומנט, מהפיזיקה ועד לטעויות שעולות כסף.
מפתחות מומנט מסוגים שונים לפי טווח עבודה ויישום
בתוך המאמר
- ההבדל בין טורקמטר לטכומטר ולמה זה חשוב לדעת
- הפיזיקה שמאחורי כוח הידוק ומדוע הידוק יתר או חסר מזיק
- איך קוראים ניוטון מטר ולמה אסור להאריך את הידית
- ההבדלים בין מפתח קליק, דיגיטלי ומחוג, ומתי כל אחד מתאים
- איך בוחרים טווח מומנט והינע נכונים לפי סוג העבודה
- תדירות כיול נכונה וטעויות נפוצות שגורמות לקלקול הכלי
תוכן העניינים
- טורקמטר או טכומטר, איך לא מתבלבלים
- מה זה טורקמטר ולמה הוא כלי חובה
- למה בכלל צריך למדוד מומנט בהידוק
- מה זה ניוטון מטר ואיך קוראים את הערך
- איך משתמשים בטורקמטר נכון
- איך מכוונים טורקמטר מתכוונן בדיוק
- האם אפשר לפתוח ברגים עם מפתח מומנט
- ההבדל בין קליק, דיגיטלי ומחוג
- מהו מפתח מומנט קליק ולמי הוא מתאים
- מהו טורקמטר דיגיטלי ולמי הוא מתאים
- מהו מברג מומנט ומתי צריך אותו
- איך בוחרים לפי טווח מומנט והינע
- איך יודעים איזה מומנט צריך לכל בורג
- טבלת השוואה בין סוגי הטורקמטרים
- כל כמה זמן צריך כיול לטורקמטר
- איך שומרים על דיוק לאורך זמן
- טעויות נפוצות ואיך להימנע מהן
כלים נבחרים
טורקמטר או טכומטר, איך לא מתבלבלים
זה מבלבל, אנחנו יודעים. שני מונחים שנשמעים דומה ומתכוונים לשני עולמות שונים לגמרי.
טורקמטר הוא מפתח מומנט, כלי עבודה פיזי שמודד ומגביל את כוח ההידוק של בורג או אום ביחידות ניוטון מטר (Nm). טכומטר הוא מד סל"ד, מכשיר שמודד את מהירות הסיבוב של מנוע ב-RPM. אם חיפשתם "טורקמטר" והתכוונתם לכלי שמהדק ברגים, אתם במקום הנכון.
לאורך כל המדריך הזה, כשאנחנו אומרים טורקמטר או ידית מומנט, אנחנו מדברים אך ורק על הכלי הפיזי שמהדק ברגים בדיוק מבוקר. עבודה נכונה עם כלי יד בסדנה מתחילה בשימוש בכלי הנכון למשימה הנכונה, כפי שמדגישות הנחיות הבטיחות במקצועות הטכנולוגיה והמלאכה.
מה זה טורקמטר ולמה הוא כלי חובה
מפתח מומנט הוא כלי יד שמאפשר להדק חיבור בורגי לערך מומנט שהוגדר מראש, ולעצור בדיוק שם. לא פחות, לא יותר.
למה זה קריטי? כי חיבור בורגי הוא בעצם משחק של כוח הידוק. הידוק חזק מדי מותח את הבורג מעבר לגבול הגמישות שלו, מחליש את החומר, ובסוף גוזר את הראש או תולש את ההברגה. הידוק חלש מדי משאיר את הבורג "רופף", והרעידות במנוע או במכונה משחררות אותו תוך שעות עבודה.
בשוק תמצאו מגוון מפתחות מכניים. דוגמה קלאסית לכלי חצי-אינץ' מקצועי לסדנאות רכב ותעשייה היא מפתח טורקמטר 1/2 אינץ' דגם B סיגנט 50-200NM, שמכסה בדיוק את טווחי העבודה הנפוצים ביותר. מד מומנט טוב הוא ההבדל בין חיבור שמחזיק שנים לבין תקלה חוזרת.
למה בכלל צריך למדוד מומנט בהידוק
תחשבו על בורג בתור קפיץ. כשאתם מהדקים אותו, אתם מותחים אותו, והמתיחה הזו יוצרת את מה שנקרא כוח הידוק (Clamp Load). זה הכוח שלוחץ את שני החלקים אחד אל השני ומחזיק אותם יחד.
אם הכוח הזה נמוך מדי, המאמצים הדינמיים והרעידות "מנצחים" את הבורג והוא משתחרר. אם הכוח גבוה מדי, הבורג מגיע לנקודת הכניעה של החומר, נמתח יתר על המידה ומאבד את היכולת לחזור. משם הדרך לגזירת הראש קצרה.
בהכשרה הטכנולוגית המקצועית לומדים חישוב מומנט סגירה וכוח הידוק כפרק בפני עצמו, כמו שמופיע בתכנית הלימודים של מה"ט בהנדסת רכב. זה לא גימיק, זו הנדסה.
מה זה ניוטון מטר ואיך קוראים את הערך

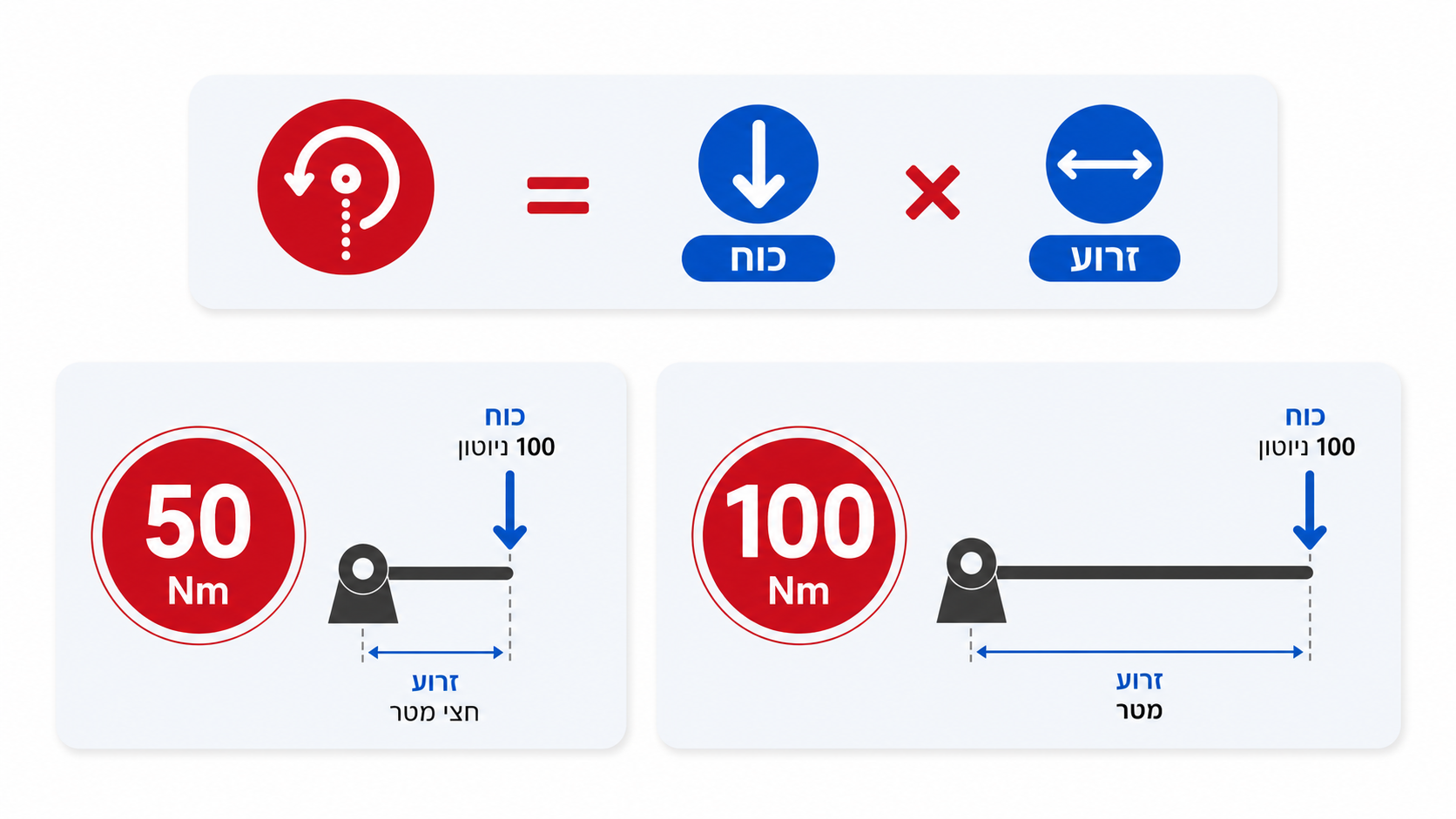

מומנט מחושב לפי כוח מוכפל בזרוע האחיזה
ניוטון מטר (Nm) היא יחידת המומנט במערכת המטרית. הנוסחה פשוטה – מומנט = כוח × זרוע, כלומר Nm = ניוטון × מטר.
מה זה אומר בשטח? אם אתם מפעילים כוח של 100 ניוטון על ידית באורך חצי מטר, אתם מייצרים מומנט של 50 Nm. אותו כוח בדיוק על ידית באורך מטר שלם ייצר 100 Nm. זו הסיבה שאסור להאריך את הידית של הטורקמטר בצינור, כי אתם משנים את הזרוע ומזייפים את הקריאה.
ההגדרה הרשמית של מומנט הכוח ביחידות ניוטון-מטר מופיעה גם בחומרי הלימוד במבוא לרובוטיקה. לקרוא ערך מומנט נכון פירושו להבין שהמספר על הסקאלה שווה בדיוק לכוח שאתם מפעילים כפול אורך זרוע האחיזה שהיצרן קבע.
איך משתמשים בטורקמטר נכון
העיקרון פשוט – מגדירים את הערך, מהדקים בהדרגה, ועוצרים ברגע שהכלי מודיע שהגעתם. הפעלת הכוח חייבת להיות רציפה וחלקה, בלי מכות ובלי תנועות קופצניות שמעוותות את הקריאה.
מה לעשות לפני ההידוק?
בדקו את דרישת המומנט של היצרן. בחרו בוקסה או ביט במידה המדויקת. נקו את התבריג מחלודה, גריז ולכלוך, אלא אם הוראות העבודה מחייבות שימון. תבריג מלוכלך מייצר חיכוך שמזייף את המומנט.
מה לעשות בזמן ההידוק?
החזיקו את הכלי בנקודת האחיזה המסומנת בידית, לא במרכז המוט. הפעילו כוח אחיד עד לאינדיקציה – קליק, רטט או צפצוף. עצרו מיד. לא "עוד לחיצה קטנה".
מה לעשות אחרי ההידוק?
בדיקה ויזואלית של החיבורים, שחרור המומנט לערך אחסון אם היצרן מנחה כך, ואחסון הכלי בקופסה הייעודית שלו. בוקסות וביטים למומנט נשמרים בנפרד כדי שלא יפגעו בכלי.
איך מכוונים טורקמטר מתכוונן בדיוק
למפתח קליק מכני יש שתי סקאלות. הסקאלה הראשית מסומנת על גבי מוט הכלי, והתת-סקאלה המיקרומטרית נמצאת על הידית המסתובבת ומאפשרת כוונון עדין של השברים.
התהליך פשוט – פותחים את מנגנון הנעילה בתחתית הידית, מסובבים לערך הרצוי (הערך הראשי מהמוט ועליו מוסיפים את ערך השבר מהמיקרו-סקאלה), ונועלים מחדש לפני שמתחילים לעבוד. מנגנון כוונון נוח ונעילה בטיחותית זה לא מותרות, זה מה שמפריד בין כלי מקצועי לצעצוע.
דוגמה מצוינת להנדסת אנוש ודיוק בלתי מתפשר בטווח 20 עד 100 ניוטון מטר היא מפתח מומנט טורקמטר מתכוונן 20-100NM WERA הינע 3/8 אינץ' B2. כלי גרמני שנעים לעבוד איתו ולא מתפשר על הכיול.
האם אפשר לפתוח ברגים עם מפתח מומנט
לא. חד וברור.
מפתח מומנט הוא מכשיר מדידה עדין, לא ידית כוח. כשאתם מנסים לשחרר בורג תקוע, אתם מפעילים עומסי שוק אקראיים על המנגנון הפנימי, ואלה מוציאים אותו מכיול או מקלקלים את קפיץ הדיוק. פתאום הקליק שלכם משקר, ואתם לא יודעים בכמה.
לשחרור ברגים תעבדו תמיד עם ידית כוח פשוטה, רצ'ט רגיל או מפתח מזלג. את הטורקמטר שומרים למטרה אחת בלבד, הידוק סופי ומבוקר.
ההבדל בין קליק, דיגיטלי ומחוג
שלוש טכנולוגיות, שלוש דרכים שונות לקבל את החיווי שהגעתם לערך.
קליק (Click) – קפיץ פנימי שמתכווץ לפי הכוונון ומפיק נקישה פיזית שנשמעת ומורגשת ביד. עבודה מכנית טהורה, בלי סוללות.
דיגיטלי (Digital) – חיישן מתיחה (Strain Gauge) שמציג את הערך על מסך בזמן אמת, עם התראות קוליות ורטט. דורש סוללה ורגיש יותר לנפילות.
מחוג (Beam) – מוט פשוט עם מחוג שמצביע על סקאלה תוך כדי הידוק. אין מנגנון קליק, אין מה שיתקלקל, אבל אתם חייבים מבט ישיר על המחוג כל הזמן. הדיוק תלוי לגמרי בעין שלכם.
מהו מפתח מומנט קליק ולמי הוא מתאים
זה הכלי הכי נפוץ בעולם המוסכים והתעשייה, וסיבה טובה לכך. הקפיץ הפנימי מכוונן לערך שקבעתם, וברגע שמגיעים למומנט היעד נשמעת נקישה פיזית. אתם שומעים אותה ומרגישים אותה ביד באותו רגע.
למי הוא מתאים? למכונאים, לסדנאות רכב ולמרכזי תחזוקה שעובדים שעות ארוכות. הוא מהיר, עמיד, ולא תלוי במקור מתח, סוס העבודה של עולם המומנט.
למי שצריך טווח מומנט רחב במיוחד לסדנה מכנית כבדה, כלי חזק שמגיע עד 270Nm כמו מפתח טורקמטר 1/2 אינץ' דגם B סיגנט 30-270NM מכסה כמעט כל יישום סטנדרטי בהינע חצי אינץ'. טווח אחד לרוב העבודות.
מהו טורקמטר דיגיטלי ולמי הוא מתאים

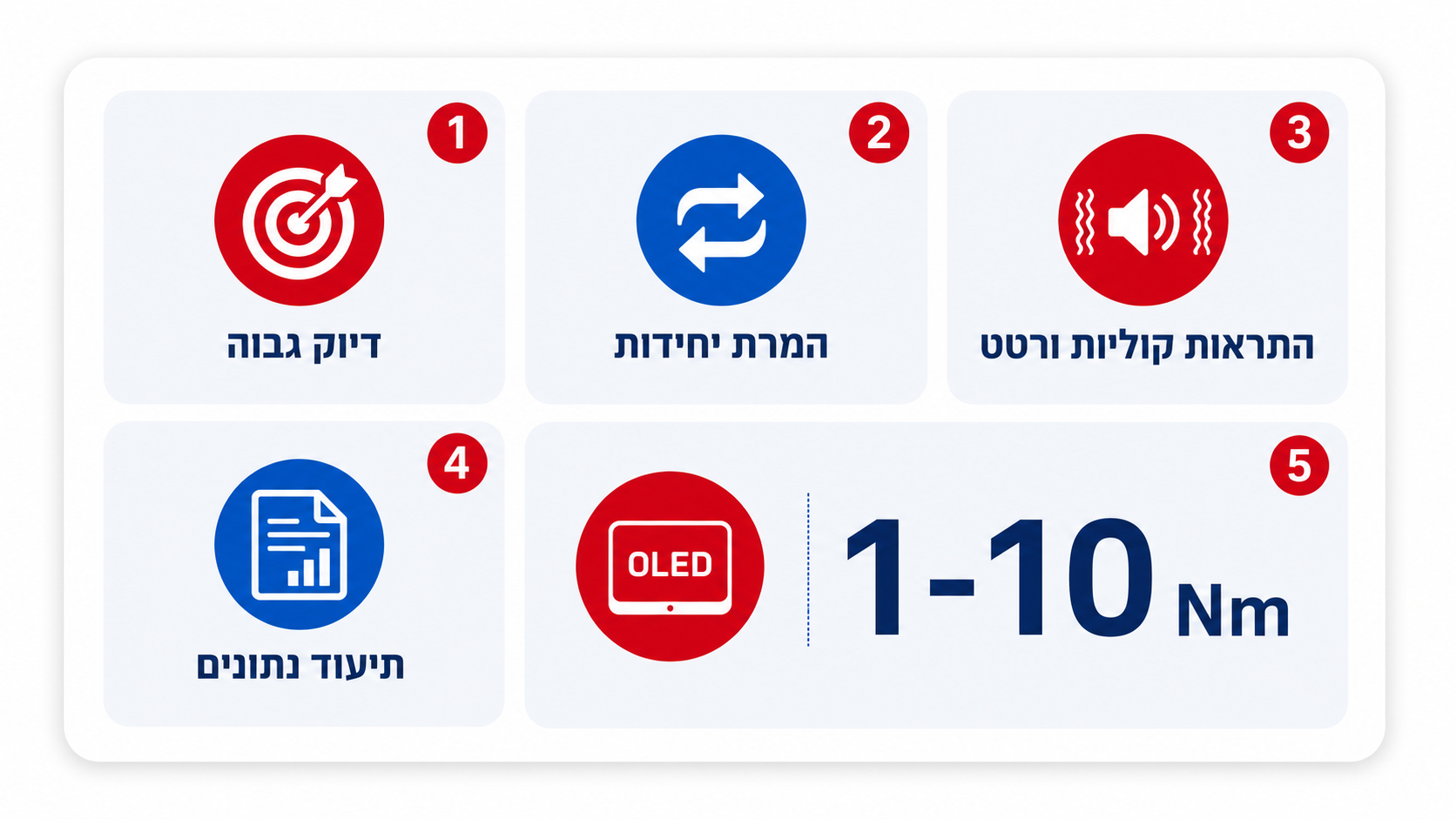

טורקמטר דיגיטלי עם צג לתצוגת ערך מומנט בזמן אמת
מפתח מומנט אלקטרוני עובד עם חיישן מתיחה שמציג את הערך המדויק על מסך. היתרונות הייחודיים הם דיוק גבוה במיוחד, המרת יחידות מידה בלחיצת כפתור, התראות קוליות ורטט לעבודה במקומות חשוכים או רועשים, ותיעוד נתוני הידוק לצורכי בקרת איכות ועקיבות (Traceability).
מתי הוא זורח באמת? בטווחים נמוכים ועדינים, שם כל שבריר ניוטון מטר קובע. פתרון דיגיטלי מתקדם למומנטים עדינים של 1 עד 10 ניוטון מטר הוא מפתח מומנט טורקמטר דיגטלי כניסה מרובעת 9X12 עם ראש רצ'ט 1/4 1-10NM, עם מסך OLED נוח לקריאה. אידיאלי לרכיבי אלקטרוניקה ומחברים רגישים.
מהו מברג מומנט ומתי צריך אותו
יש עבודות שמפתח מומנט סטנדרטי פשוט גדול ועדין מדי עבורן. שם נכנס מברג המומנט (Torque Screwdriver), כלי המיועד למומנטים נמוכים ביותר.
איפה משתמשים בו? הידוק ברגים בלוחות חשמל, חיבור רכיבי אלקטרוניקה רגישים, התקנת כוונות ועזרים על ציוד טקטי, ומערכות הידראוליקה עדינות. בכל מקום שבו החלקת הבורג או הידוק יתר קטן ישברו רכיב יקר.
הצורך במדי מומנט ובמברגי מומנט ייעודיים בסדנאות חשמל ואלקטרוניקה תעשייתית מופיע במפורש במסמך תקן סדנת חשמל של משרד העבודה.
איך בוחרים לפי טווח מומנט והינע
קודם כול, ההתאמה. הבינו את הקשר בין גודל ההינע (1/4, 3/8, 1/2, 3/4 אינץ') לבין עוצמת המומנט שהכלי מסוגל להפעיל. הינע גדול יותר לעומסים גבוהים יותר.
וזה כלל האצבע המקצועי הכי חשוב במדריך הזה – אל תעבדו בקצוות הטווח של הכלי באופן קבוע. בחרו מפתח שבו ערך העבודה העיקרי שלכם נופל בשליש האמצעי של הסקאלה, בערך בין 30% ל-80% מיכולת הכלי. שם הדיוק מקסימלי והשחיקה מינימלית.
בחירה לפי שימוש
לסדנה מכנית כבדה, מפתח קליק חזק בהינע גדול. להתקנות שטח ניידות, כלי קומפקטי או חצי-דיגיטלי עם חיווי ברור. למעבדות שירות ולוחות פיקוד, מברג מומנט עדין.
למקצוענים שעובדים בעומסים גבוהים במיוחד על משאיות, ציוד כבד וקונסטרוקציות מורכבות, כלי הינע 3/4 אינץ' שמגיע עד 400Nm כמו מפתח טורקמטר דיוק 0.03 3/4 אינץ' 60-400NM סיגנט הוא הפתרון המדויק. דיוק של 0.03 בעומסים כאלה זה לא מובן מאליו.
איך יודעים איזה מומנט צריך לכל בורג
המקור היחיד האמין הוא ספר היצרן של המכונה, הרכב או הרכיב שעליו אתם עובדים. תמיד. עבודה לפי הוראות יצרן היא לא המלצה, זו חובה מקצועית.
אין לכם נתון? קיימות טבלאות מומנט הנדסיות סטנדרטיות שמבוססות על שלושה פרמטרים, קוטר ההברגה, סוג החומר של הבורג (Steel Grade, למשל 8.8, 10.9 או 12.9), והאם ההברגה יבשה או משומנת. שימון מפחית את החיכוך ומשנה משמעותית את המומנט הנדרש, אז אל תתעלמו מזה.
כשאין נתון אמין, עצרו וברֵרו. אל תנחשו. ניחוש אחד שגוי עולה יותר מטלפון אחד ליצרן.
טבלת השוואה בין סוגי הטורקמטרים
הנה תמונה מסודרת שתעזור לכם להחליט מהר לפי סוג העבודה שלכם.
| סוג מפתח | יתרונות | חסרונות | למי מתאים |
|---|---|---|---|
| קליק (Click) | מהיר, מכני עמיד, ללא סוללות, מגוון אדיר | דורש תשומת לב לקליק, דיוק ממוצע | מוסכים, תחזוקה כללית, עבודה יומיומית |
| דיגיטלי (Digital) | דיוק גבוה מאוד, חיווי רב-שלבי, שמירת נתונים | רגיש למכות, דורש סוללות, יקר יותר | בקרת איכות, קווי ייצור, תעופה וחשמל |
| מחוג (Beam) | פשוט, עמיד ביותר, ללא כיול מסובך, זול | מחייב מבט ישיר, לא למקומות צפופים | מעבדות, חובבי DIY, עבודות בקרה באור יום |
| מברג מומנט | שליטה מושלמת בטווחים נמוכים, קומפקטי | מוגבל לברגים קטנים בלבד | לוחות חשמל, אופני קרבון, מכשור רפואי |
כל כמה זמן צריך כיול לטורקמטר

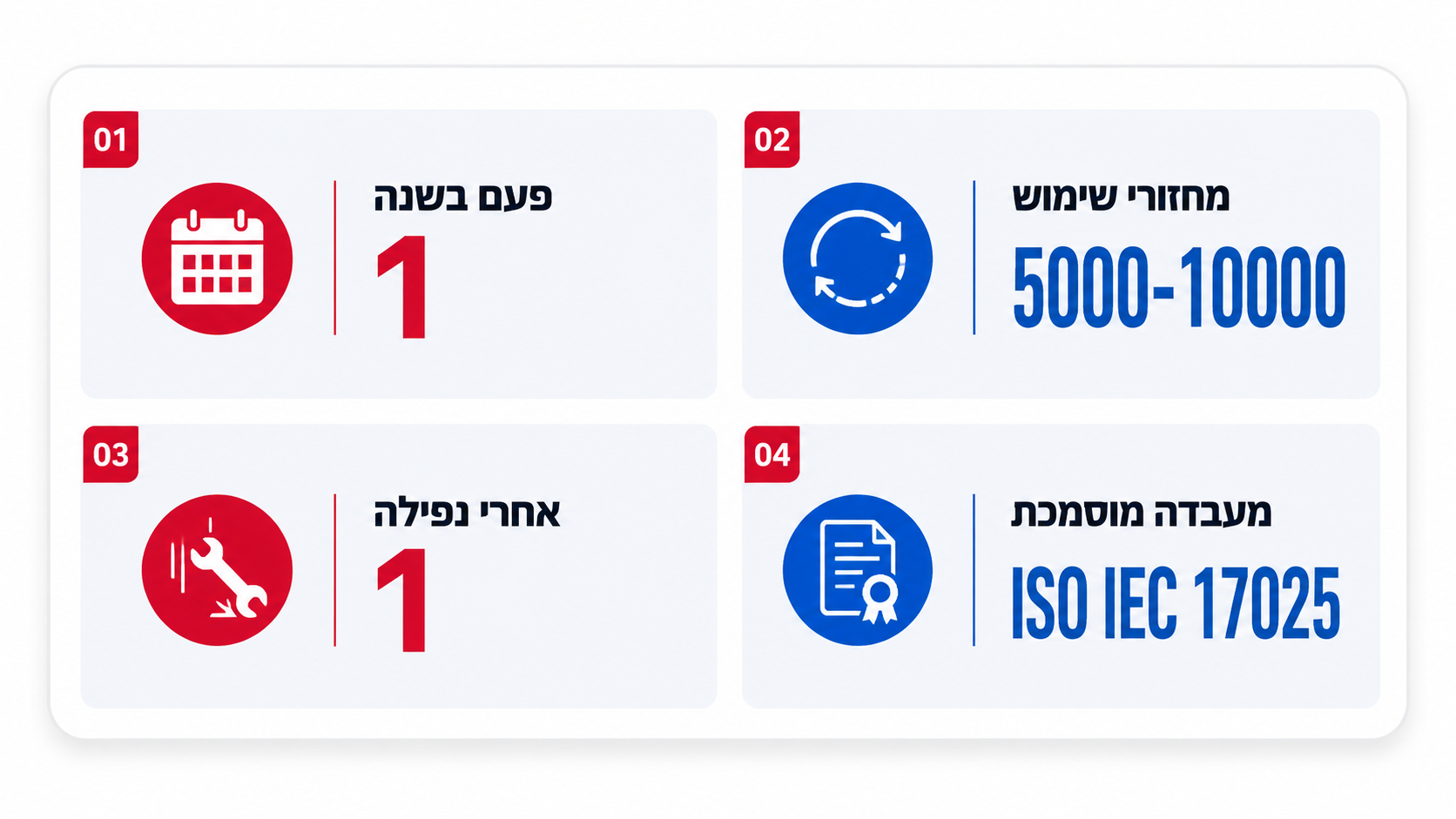

כיול תקופתי שומר על דיוק הקריאה של הכלי לאורך זמן
מפתח מומנט הוא מכשיר מדידה, ומכשירי מדידה מאבדים דיוק בהדרגה. בלאי הקפיץ הפנימי, זעזועים והשפעות סביבתיות גורמים לסטייה שאתם לא תרגישו עד שכבר יהיה מאוחר.
הכלל הנפוץ הוא כיול פעם בשנה, או אחרי כ-5,000 עד 10,000 מחזורי שימוש, המוקדם מביניהם. עסקים שעובדים תחת תו תקן רשמי מקדימים את התדירות. ואם הכלי נפל נפילה קשה או שהתעורר חשד שהקליק מופיע מוקדם או מאוחר מדי, שלחו אותו לבדיקה מיד.
כיול מומנט מבוצע במעבדות מוסמכות תחת תקן ISO/IEC 17025, כמו במרכז הכיול של מכון התקנים הישראלי. מאחורי כל כיול אמין עומדת מערכת מטרולוגיה ועקיבות לאומית, שאותה מפעילה המעבדה הלאומית לפיזיקה.
איך שומרים על דיוק לאורך זמן
כללי הזהב פשוטים, אבל אנשי מקצוע רבים מפרים אותם ומשלמים על כך.
במפתחות קליק מכניים, חובה להחזיר את הידית לערך המינימלי בסקאלה בתום כל יום עבודה. השארת הכלי דרוך במומנט גבוה לאורך זמן מעוותת את קפיץ הדיוק והורסת את הכיול. זה ההרגל שהכי משתלם לאמץ.
אל תשתמשו במאריכים מאולתרים על הידית, כמו צינורות. זה משנה את זרוע הכוח ומזייף את המומנט בפועל. והימנעו מרטיבות ולכלוך קיצוני. אחסנו תמיד בקופסת המקור שמגנה מזעזועים.
טעויות נפוצות ואיך להימנע מהן
גם ותיקים עושים את אלה. תכל'ס, הן הכי מסוכנות דווקא אצל אלה שבטוחים שהם יודעים.
"הקליק הכפול" – ממשיכים להדק שבריר שנייה אחרי הקליק הראשון, "עוד לחיצה ליתר ביטחון". הפעולה הזו מעלה את המומנט בפועל הרבה מעבר להגדרה, עוקפת את כל המנגנון.
עבודה מהירה מדי – סיבוב חד של הטורקמטר מונע מכם להגיב בזמן לקליק, ואתם עוברים את היעד. הידוק זו לא מהירות.
אחיזה לא נכונה – תפיסה במרכז המוט במקום בידית האחיזה משנה את חישוב זרוע הכוח של היצרן ומביאה להידוק שגוי לחלוטין.
כלים נוספים שכדאי להכיר
שאלות ותשובות נפוצות
אנחנו ב"צלח", ספק מורשה של משרד הביטחון ובעלי תקן ISO 9001, מלווים מכונאים וטכנאים מאז 1988. אם אתם מתלבטים איזה טווח Nm והינע מתאימים לעבודה שלכם, בואו להתייעץ פנים אל פנים ברחוב המלאכה 9 באור יהודה, או התקשרו 03-5337349. עדיף שאלה אחת עכשיו מאשר בורג שבור אחר כך.
