מדריך לקנייה ושימוש נכון בכלי מפתח מומנט

בורג ראש מנוע שנשבר באמצע ההידוק. אטם ראש בלוק שדולף אחרי שבועיים כי מישהו "הרגיש" שהוא סגר מספיק. אלה לא סיפורי אימה, אלה שיחות שאנחנו שומעים מעבר לדלפק כמעט כל שבוע. הידוק "לפי היד" הוא ההימור היקר ביותר שאיש מקצוע יכול לקחת.

מפתח מומנט קיים בדיוק בשביל להוציא את הניחוש מהמשוואה. במדריך הזה נעבור על השימוש הנכון, על הטעויות שעולות כסף, ועל איך בוחרים את הכלי המדויק לעבודה שלכם.

כלים נבחרים

מפתח מומנט טורקמטר PROXXON הנעה 1/4 אינץ' 6-30 Nm

מפתח קליק בהנעת רבע אינץ' לטווח 6-30 Nm, דיוק טיפוסי 3 אחוזים, ראצ'ט הפיך וסקאלה חרוטה.

הוסף לעגלה

מפתח מומנט טורקמטר PROXXON הנעה 1/2 אינץ' 40-200 Nm

מפתח קליק בהנעת חצי אינץ' לטווח 40-200 Nm, מתאים לגלגלים ועבודות רכב, דיוק טיפוסי 3 אחוזים.

הוסף לעגלה

מפתח מומנט לביטים WERA Safe-Torque A2 2-12 Nm עם ביטים ובוקסות

סט ידית מומנט עם ביטול טורק בטווח 2-12 Nm, כולל בוקסות וביטים פיליפס טורקס ואלן.

הוסף לעגלה

מפתח מומנט טורקמטר דיגיטלי HAZET כניסה 9X12 + ראש ראצ'ט 3/8 10-100 Nm

מפתח מומנט דיגיטלי עם כניסה 9×12 וראש ראצ'ט 3/8 אינץ', טווח 10-100 Nm, תצוגת LCD והתראה שמיעתית.

הוסף לעגלה

מברג מומנט WERA 7441 טווח 1.2-3.0 Nm

מברג מומנט מתכוונן בטווח 1.2-3.0 Nm עם מנגנון החלקה למניעת הידוק יתר ותפסנית ביטים מהירה.

הוסף לעגלה

מהו מפתח מומנט ולמה הוא חובה בעבודה

מפתח מומנט הוא כלי מדידה שמאפשר להדק ברגים ואומים לערך כוח פיתול מוגדר מראש, שנמדד בניוטון מטר (Nm). מומנט הסיבוב שאתם מפעילים על הידית מתורגם לכוח צירי מבוקר שמותח את הבורג לערך התכן שהמהנדס קבע.

למה זה חשוב? כי בורג שמהודק חלש מדי יתרופף מרעידות, ובורג שמהודק חזק מדי נמתח מעבר לגבול הגמישות שלו, מתעוות ונגזר. ההגדרה ההנדסית של כוח פיתול וחיבורי ברגים מפורטת היטב בתוכנית הלימודים להנדסת מכונות של מה״ט, וההיגיון פשוט – החיבור עובד לפי מספר, לא לפי תחושה.

מה המשמעות של הידוק מדויק ולמה זה קריטי

הידוק מדויק פירושו שהחיבור עובד בדיוק בנקודה שהיצרן תכנן. לא חלש מדי, שיביא להתרופפות ורעידות, ולא חזק מדי, שיוביל לעיוות חומרים או להרס הברגות.

בלוח חשמל, מסוף שלא הודק לפי המומנט הנכון יתחמם, ישרוף בידוד ועלול לגרום לשריפה. בצנרת בלחץ, הידוק לא אחיד של אוגן פותח דליפה. במכונאות, בורג ראש שהודק ביתר נגזר בזמן העבודה ומשאיר אתכם עם ראש בלוק פתוח. זה נושא בטיחותי ממדרגה ראשונה, לא עניין של "יופי בעבודה". חיבורים שמתוכננים לעמוד בעומסים דינמיים או בדרישות אטימה קריטיות מחייבים הידוק מוקדם מדויק כדי למנוע כשל מבני.

חיווי קליק חלש עשוי להעיד על טווח מומנט לא מתאים או כלי שיצא מכיול

הטעות שכולם עושים עם ה"קליק"

הנה מה שקורה בשטח: אדם מגיע לקליק, שומע אותו, וממשיך למשוך "עוד קצת ליתר ביטחון". ה"עוד קצת" הזה הוא בדיוק מה שגורם להידוק יתר. הקליק הוא לא נקודת התחלה, הוא נקודת עצירה מוחלטת.

העבודה הנכונה: משחררים את נעילת הכיוון בתחתית הידית, מסובבים את ידית האחיזה עד לערך ה-Nm המבוקש בלוח השנתות, נועלים מחדש, מלבישים את הבוקסה המתאימה, ומהדקים בתנועה חלקה ורציפה עד ל"קליק" הראשון. עצרו שם. מיד.

בחירה של כלי מומנט מקצועיים עם מנגנון אמין מאפשרת עבודה נוחה יותר וכיול פשוט של השנתה לאורך זמן, בלי לצוד את הערך המדויק בכל פעם מחדש.

סדר ההידוק כשיש כמה ברגים

באוגן, בכיסוי או בגלגל עם כמה ברגים, מהדקים בהצלבה ובשלבים. סבב ראשון ל-50% מהמומנט, סבב שני לערך המלא. זה מחלק את העומס ומונע עיוות של החלק. הידוק בורג אחד עד הסוף לפני השני מעקם את המשטח.

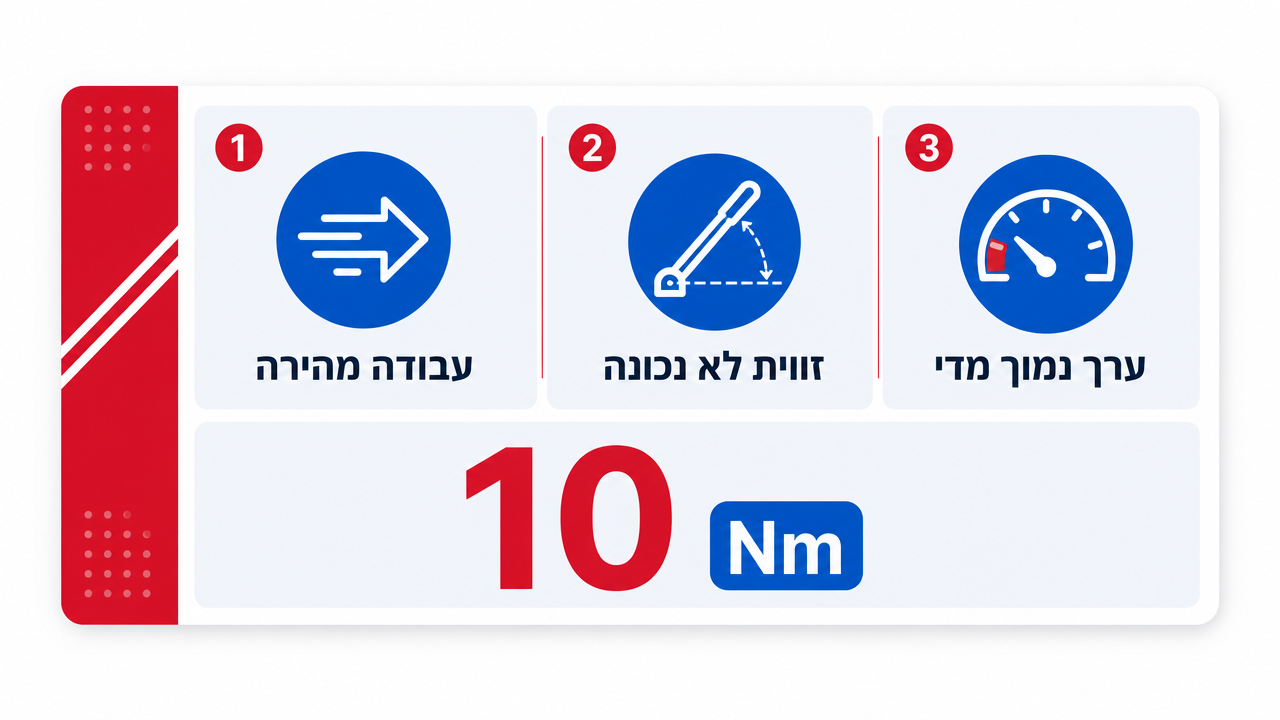

מה עושים אם הקליק חלש או לא מורגש

עצרו מיד. אל תמשיכו למשוך בהנחה ש"עוד לא הגיע". במומנטים נמוכים מאוד, מתחת ל-10 Nm, מנגנון הקליק עדין ביותר וכמעט לא נשמע. הוא מורגש כנקישה קלה ביד ולא כמכה שמעית ברורה.

שלוש סיבות נפוצות לפספוס החיווי: עבודה מהירה מדי שבולעת את הנקישה, זווית הפעלת כוח לא נכונה על הידית, או ערך מומנט שהוגדר נמוך מהקצה התחתון של הכלי. בדקו שהטווח מתאים לערך. אם הכל תקין והחיווי עדיין מוזר, הכלי כנראה יצא מכיול וצריך בדיקה. אחוז הסטייה בעבודה עם מפתח פגום יכול להגיע לעשרות אחוזים.

ההבדל בין מפתח מומנט לידיות מומנט

מפתח מומנט הוא בדרך כלל כלי קבוע עם מנגנון ראצ'ט מובנה והנעה מרובעת (1/4, 3/8 או 1/2 אינץ'). המונח "ידיות מומנט" מתייחס לרוב לידיות תעשייתיות ללא ראש מובנה, שאליהן מחברים ראשים מתחלפים לפי הצורך – ראש פתוח (מזלג), ראש רינג (עיני) או ראש ראצ'ט.

היתרון הגדול של הגישה הזו הוא הגישה למקומות צפופים. פתרון של מפתח מומנט וראשים מתחלפים מאפשר לעבור במהירות בין מידות וסגנונות הידוק ללא החלפת הכלי המרכזי, בדיוק בצנרת ובאוגנים שקשה להגיע אליהם. תושבת ראשים 14×18 מ"מ, למשל, נותנת גמישות מלאה סביב הבורג.

מפתח מומנט הוא כלי מדידה ולא כלי לפתיחת ברגים תפוסים

ההבדל בין מפתח מומנט למברג מומנט

ההבדל נעוץ בטווח ובסוג המחבר. מברג מומנט מיועד לעבודות זעירות ועדינות – ברגים קטנים, אלקטרוניקה, מסופי חשמל זעירים. הוא עובד בטווחים של סנטי-ניוטון-מטר או יחידות Nm בודדות עם הנעה 1/4 לביטים. מפתח מומנט מיועד לחיבורים מכניים גדולים יותר שדורשים הנעת בוקסות.

כשנדרשת עבודה עדינה עם ראשי הברגה מגוונים, כלי כמו מפתח מומנט לביטים בטווח 2-12 Nm מעניק שליטה אופטימלית בטווחים הנמוכים, עם ביטול טורק שמונע נזק לרכיבים רגישים. תכל'ס, אין טעם לקרוע מסוף פלסטיק עם כלי שמיועד לחישוקי גלגלים.

מהו צלח בהקשר של כלי מומנט

אנחנו ב"צלח" מלווים קבלנים, טכנאים, חשמלאים ומכונאים מאז 1988. חנות של 900 מ"ר באור יהודה שמשלבת אולם תצוגה ומחסן, ספק מאושר של משרד הביטחון עם תקן ISO 9001, ומפיצים רשמיים של מותגי פרימיום גרמניים כמו WERA ו-BLOSTA לצד BOSCH ו-MAKITA.

מה שחשוב לדעת לפני בחירה – אל תלכו על "הכי חזק". לכו על הכלי שהטווח שלו מתאים לעבודה השוטפת שלכם. ליווי טכני של מישהו שמבין את ההבדל בין מוסך לבין לוח חשמל שווה יותר מכל מפרט על הקופסה.

איזה טווח מומנט צריך לבחור

כלל הברזל המקצועי – לעולם אל תעבדו באופן קבוע בקצוות הטווח של הכלי, כלומר ב-10% התחתונים או העליונים של הסקאלה. שם אחוז הסטייה הוא הגבוה ביותר. בחרו כלי שהמומנט שאתם מהדקים בו רוב הזמן נמצא במרכז הסקאלה.

דוגמה מהשטח – אם רוב העבודה שלכם סביב 15-25 Nm, כלי שמכסה 6 עד 30 Nm יעבוד לכם באזור המדויק ביותר. מפתח מומנט 1/4 מסוג זה, עם דיוק טיפוסי של ±3%, מכסה את הטווחים הנמוכים בדיוק גבוה ומתאים ליישומים קלים שדורשים כלי קומפקטי. כלי גדול שיכול 400 Nm יהיה חסר תועלת ופשוט לא מדויק בעבודה עדינה כזו.

בחירת סוג מפתח המומנט תלויה בסוג העבודה ובצורך בתיעוד נתונים

איך יודעים מה המומנט הנדרש לכל בורג

לא מנחשים. אף פעם. ערך ההידוק נקבע לפי נתוני היצרן – ה-Service Manual של המכלול, הוראות ההתקנה של הציוד או הנחיה הנדסית מוגדרת. המומנט תלוי בקוטר הבורג, בחומר, בשימון, בשייבה ובשאלה אם מדובר בחיבור קריטי לבטיחות או לאטימה.

כשצריך לאתר ערך תקן מחייב בישראל עבור חיבור מסוים בתעשייה, אפשר להסתייע במנוע חיפוש התקנים הרשמיים של משרד הכלכלה במקום לנחש. אותו בורג M10 יכול לדרוש מומנטים שונים לגמרי בשתי מערכות שונות, אז המפרט הספציפי הוא המקור היחיד.

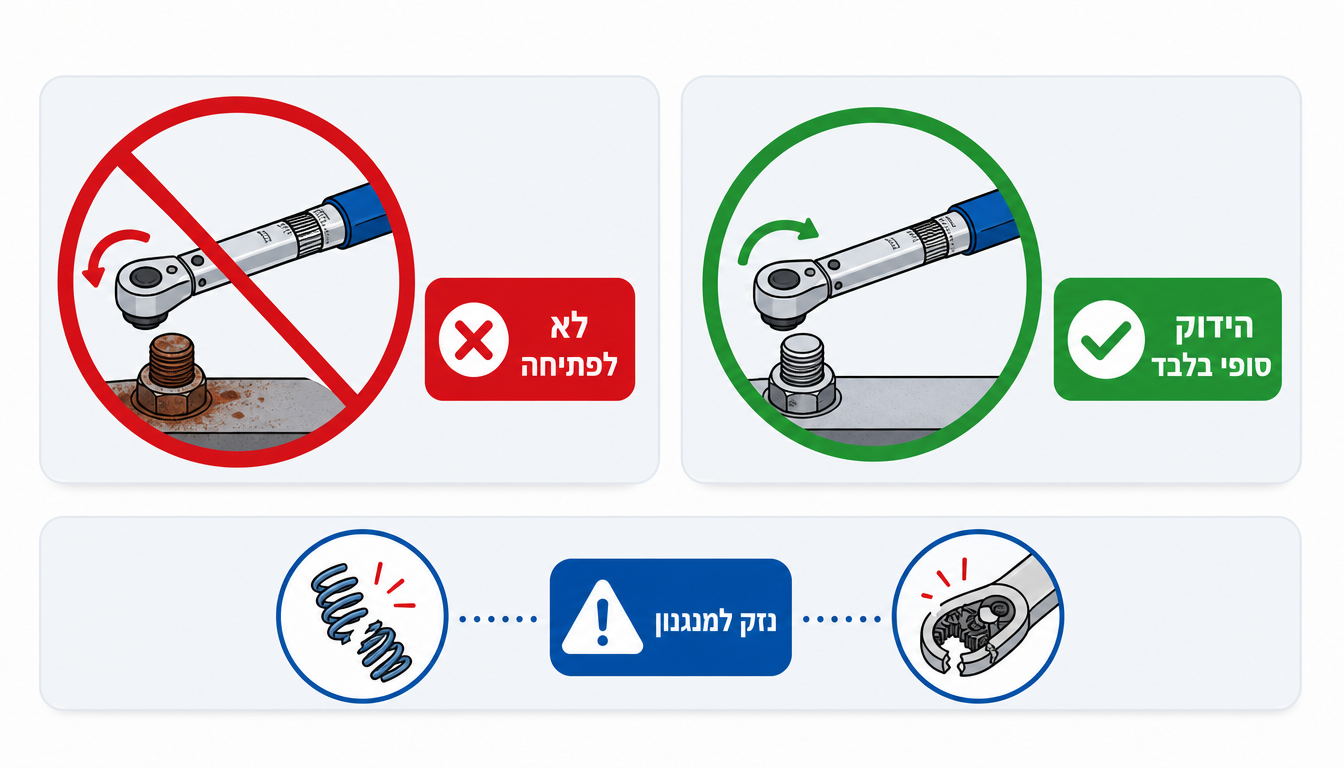

האם אפשר לפתוח ברגים עם מפתח מומנט

לא. חד-משמעית לא. מפתח מומנט הוא מכשיר מדידה מדויק, לא כלי כוח אימפקט ולא ידית שבירה (Breaker Bar). לפתיחת בורג תפוס או חלוד יש כלים ייעודיים.

מה קורה כשמשתמשים בו בכל זאת? הכוח הנדרש לפתיחת בורג תפוס עובר את קיבולת הכלי, הורס את מנגנון הראצ'ט העדין, מוציא את הקפיץ הפנימי מכיול ולפעמים מעוות את הכלי לגמרי. מפתח מומנט של 500 שקל שהפך למחזיק מפתחות בגלל בורג אחד תפוס. שמרו אותו לשלב ההידוק הסופי בלבד.

הטעויות הכי נפוצות בשימוש

ריכזנו את הכשלים שאנחנו רואים חוזרים שוב ושוב.

המשך הידוק אחרי הקליק (Double clicking). הקליק אומר עצור, לא "כמעט". כל משיכה נוספת היא הידוק יתר.

אחסון על ערך גבוה. השארת הכלי מכוון על מומנט גבוה משאירה את הקפיץ הפנימי תחת לחץ קבוע ומעוותת אותו לאורך זמן.

שימוש כפטיש או הפעלת מכות יבשות. זה מנגנון מדידה, לא ידית כוח. מכה אחת יכולה להוציא אותו מכיול.

הברגה מלוכלכת. חלודה או לכלוך משנים לחלוטין את מקדם החיכוך. הכלי יעשה קליק בזמן שהבורג בפועל מהודק חסר. נקו את ההברגה לפני העבודה.

האם הארכות ומתאמים משפיעים על המומנט

תלוי בסוג. הארכה אנכית ישרה (Extension bar), שמותקנת בקו ישר עם ראש הראצ'ט, לא משנה את אורך המנוף ולכן לא משפיעה על ערך המומנט. עדיין מומלץ להימנע מהארכות ארוכות במיוחד, שעלולות לייצר גמישות ופיתול פנימי במתכת ולאבד חלק מהכוח.

לעומת זאת, מתאם שמאריך את זרוע הכלי לרוחב, כמו מתאמי Crowfoot בזווית, משנה את אורך המנוף האפקטיבי. במקרה כזה חובה לבצע חישוב מתמטי מחדש כדי לא לייצר הידוק יתר. הוספת 5 ס"מ לזרוע יכולה לשנות את המומנט בפועל באחוזים ניכרים. אם אתם לא בטוחים בחישוב, השתמשו בראש ישיר.

כל כמה זמן צריך כיול

מפתח מומנט הוא כלי מדידה שדורש בדיקה תקופתית. בתעשיות תעופה, רכב ומערכות ביטחוניות החובה היא לרוב כיול פעם בשנה או אחרי כל 5,000 שימושים, המוקדם מביניהם. אם הכלי ספג נפילה קשה או מכה, אל תמשיכו להשתמש בו לפני בדיקה במעבדת כיול מוסמכת.

בישראל בדיקות והסמכות מבוצעות לפי תקן ISO/IEC 17025. אפשר לקבל שירותי כיול מומנט מוסמך דרך מכון התקנים הישראלי, שמכייל מפתחות מומנט וכיילים, או דרך מעבדות שהוסמכו על ידי הרשות הלאומית להסמכת מעבדות לפי ISO/IEC 17025. תעודת כיול היא לא בירוקרטיה, היא ההוכחה שהמספר שאתם קוראים הוא המספר האמיתי.

איך שומרים על הכלי מדויק לאורך זמן

בסיום העבודה עם מפתח מבוסס קפיץ (קליק), שחררו את המתח והחזירו את השנתה לערך המינימלי שהיצרן מגדיר. שימו לב – לא מתחת לערך המינימלי, כדי לא לנתק את המנגנון הפנימי.

אחסנו את הכלי אך ורק בקופסת הפלסטיק הקשיחה שלו, הרחק מרטיבות, שמנים ישירים וטמפרטורות קיצוניות. נקו שאריות לכלוך אחרי כל שימוש. הכלים שלכם הם שותפים מלאים לעבודה יומיומית, ומפתח מומנט מטופל היטב שומר על הדיוק שלו שנים.

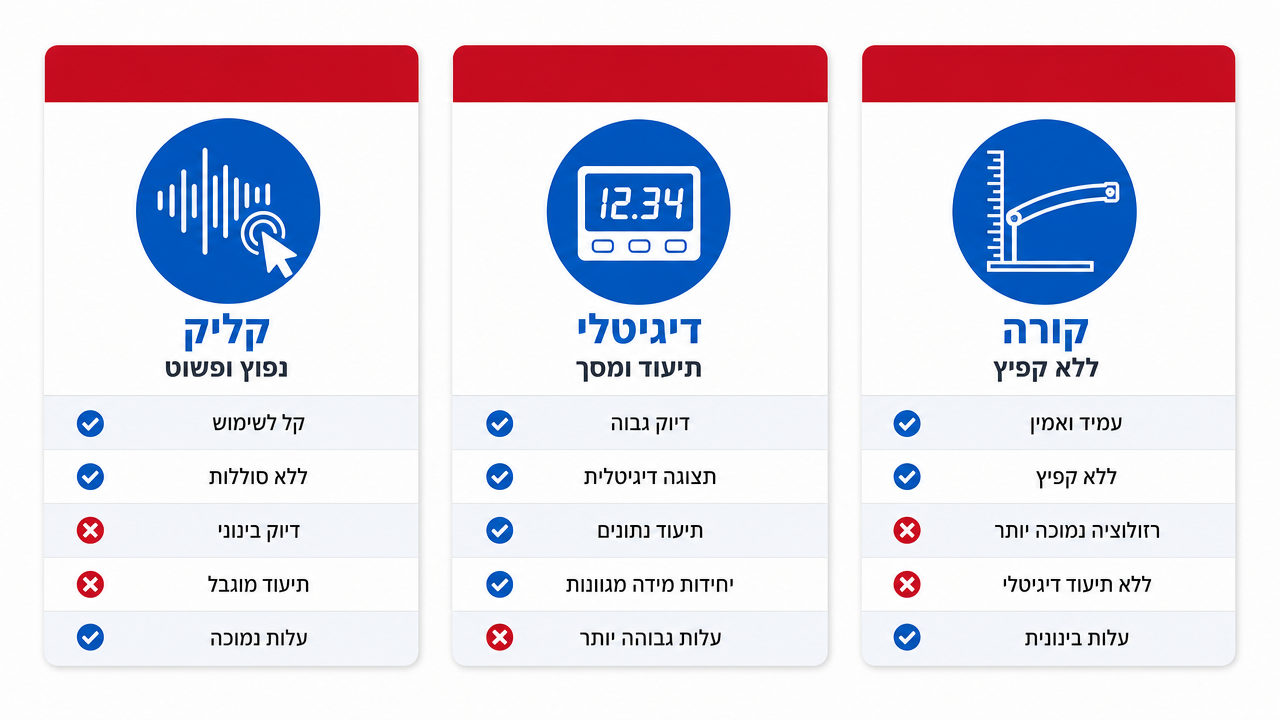

קליק, דיגיטלי או קורה – איך בוחרים

מפתח קליק הוא הנפוץ והפופולרי ביותר. פשוט לתפעול, משלב חיווי קולי ותחושתי ברגע ההגעה לערך. מתאים לרוב המוחלט של המשתמשים.

מפתח דיגיטלי מציג קריאת מומנט מדויקת בזמן אמת על מסך LCD, עם צפצוף, רטט ונורות לד. חלק מהדגמים שומרים ומתעדים נתונים לדוחות בקרת איכות.

מפתח קורה (Deflecting Beam) הוא הכלי הפשוט ביותר, ללא קפיץ פנימי, כמעט ולא יוצא מכיול. עובד על כיפוף פיזי של זרוע אל מול שנתה קבועה, אבל פחות נוח לקריאה מהירה תוך כדי עבודה.

לעבודות קריטיות שדורשות מעקב הדוק אחר עוצמת ההידוק, מפתח מומנט דיגיטלי עם ראשים מתחלפים ובקרה חכמה נותן חיווי מדויק ותיעוד מלא. טיפ המומחים של צלח – לרוב האנשים מפתח קליק איכותי הוא ההשקעה הנכונה. אל תשלמו על דיגיטלי אם אתם לא צריכים תיעוד.

טבלת השוואה בין הכלים

כלים נוספים שכדאי להכיר

מפתח מומנט טורקמטר PROXXON הנעה 1/4 אינץ' 6-30 Nm

מפתח קליק בהנעת רבע אינץ' לטווח 6-30 Nm, דיוק טיפוסי 3 אחוזים, ראצ'ט הפיך וסקאלה חרוטה.

הוסף לעגלה

מפתח מומנט טורקמטר PROXXON הנעה 1/2 אינץ' 40-200 Nm

מפתח קליק בהנעת חצי אינץ' לטווח 40-200 Nm, מתאים לגלגלים ועבודות רכב, דיוק טיפוסי 3 אחוזים.

הוסף לעגלה

מפתח מומנט לביטים WERA Safe-Torque A2 2-12 Nm עם ביטים ובוקסות

סט ידית מומנט עם ביטול טורק בטווח 2-12 Nm, כולל בוקסות וביטים פיליפס טורקס ואלן.

הוסף לעגלה

מפתח מומנט טורקמטר דיגיטלי HAZET כניסה 9X12 + ראש ראצ'ט 3/8 10-100 Nm

מפתח מומנט דיגיטלי עם כניסה 9×12 וראש ראצ'ט 3/8 אינץ', טווח 10-100 Nm, תצוגת LCD והתראה שמיעתית.

הוסף לעגלה

מברג מומנט WERA 7441 טווח 1.2-3.0 Nm

מברג מומנט מתכוונן בטווח 1.2-3.0 Nm עם מנגנון החלקה למניעת הידוק יתר ותפסנית ביטים מהירה.

הוסף לעגלה

שאלות ותשובות נפוצות

צריכים עזרה בבחירת הכלי המדויק לעבודה שלכם? צוות המומחים של צלח בכתובת רחוב המלאכה 9, אור יהודה, ישמח לייעץ. טלפון 03-5337349 או דרך עמוד יצירת הקשר. משלוח חינם ברוב המוצרים בהזמנה מעל 499 ₪.

בחירת מפתח המומנט הנכון היא עניין של התאמת הטווח לעבודה השוטפת, לא של כוח מקסימלי. עבודה נכונה עם הכלי, שמירה על כיול תקופתי ואחסון מסודר שומרים על הדיוק לאורך שנים ומונעים כשלים יקרים בשטח.
