בורג שנגזר בתוך גוש אלומיניום של ראש מנוע. אטם ראש שדולף אחרי יומיים. גלגל שהתרופף בכביש. שלושת המקרים האלה מתחילים באותה נקודה בדיוק – מפתח מומנט שכולם היו בטוחים שהוא מדויק, ואף אחד לא טרח לבדוק. כיול מפתח מומנט הוא בדיוק ההבדל בין הידוק שמחזיק שנים לבין תיקון חוזר שאתם משלמים עליו מהכיס.
אנחנו ב'צלח' רואים את זה כל שבוע מאחורי הדלפק – מקצוענים שמביאים מפתח בן שבע שנים שמעולם לא נבדק, ומופתעים שהוא מזייף בכ-9% כלפי מטה. במאמר הזה נעבור על מתי חובה לכייל, איך מבצעים בדיקת אימות בסיסית בעצמכם, מה בדיוק אומרים התקנים, ואיך שומרים על הכלי שיישאר מדויק לאורך זמן.
כיול מפתח מומנט הוא תהליך בקרת איכות בסיסי לכל בעל מקצוע
במאמר הזה תמצאו
- ההבדל המדויק בין בדיקת אימות, כיוון וקליברציה מלאה
- לוח זמנים מומלץ לכיול, כולל גורמים שמקצרים את המרווח
- שיטה ביתית פשוטה לבדיקת דיוק בעזרת משקל ידוע
- הסבר על תקן ISO 6789 ומה חייב להופיע בתעודת כיול
- טעויות שכיחות באחסון ובטכניקת הידוק שפוגעות בדיוק
כלים נבחרים
מה זה כיול מפתח מומנט ולמה זה חשוב?
המונח כיול מפתח מומנט מתאר תהליך שבו משווים את הערך שהוגדר או מוצג במפתח אל מול ערך ייחוס מדויק (סטנדרט מדידה), כדי לוודא שהכלי פועל בתוך טווח הסטייה התקין. פשוט – המפתח אומר 80 ניוטון-מטר, ואתם בודקים כמה הוא באמת מוציא.
עבודה בלי דיוק עולה בשני כיוונים. הידוק חסר מוביל להתרופפות, רעידות ונזילות. הידוק יתר גוזר ברגים, הורס הברגות ומעיק אטמים עד עיוות. שני המצבים גומרים באותו מקום – החזרת הלקוח וחשבון על חשבונכם. מומנט הידוק מדויק הוא רכיב בקרת איכות לכל דבר, בין אם אתם מכונאים במוסך עמוס או טכנאי תחזוקה במפעל.
לפני שצוללים לתהליכי הכיול, חשוב להכיר את מגוון כלי מומנט הקיימים בשוק והתאמתם לסוגי העבודה השונים.
מה ההבדל בין "כיול", "בדיקת אימות" ו"כיוון"?
שלושה מונחים שמתבלבלים בשטח כל הזמן, וההבדל ביניהם קריטי.
בדיקת אימות (Verification) – בדיקה מהירה של הכלי מול נקודת ייחוס, כדי לקבוע אם הוא עומד בגבולות הסטייה. התוצאה בינארית – עובר או נכשל. לוקח דקה מול בודק מומנט.
כיוון (Adjustment) – פעולה מכנית או דיגיטלית ששולטת במתיחת הקפיץ או ברכיב הכיול הפנימי, כדי להחזיר את הכלי לטווח הדיוק שלו. לא כל מפתח ניתן לכיוון.
קליברציה (כיול מלא) – תהליך מקיף ומתועד שמשווה את הכלי לאורך כמה נקודות בדיקה, כולל חישוב אי-ודאות מדידה והנפקת תיעוד רשמי. זה מה שמעבדה מוסמכת מבצעת. בארגון מסודר, אימותי ביניים תכופים חוסכים הפתעות בכיול השנתי.
איך יודעים שהמפתח יצא מכיול?
יש סימנים שכל בעל מקצוע מזהה מיד. חוסר עקביות בתחושת ה"קליק" הוא הדגל הראשון – פעם הוא מנתק מהר, פעם מתעכב. הברגות שמרגישות רכות מדי למרות שהמנגנון עוד לא נותק. ברגים שאתם מהדקים באותו חומר בדיוק, ומקבלים תחושה אחרת בכל פעם.
הסימן הכי חד הוא ברגים שחוזרים להתרופף כמה ימים אחרי ההידוק, למרות שעבדתם "לפי הספר".
נפילה או מכה חזקה משנות הכל. ברגע שהמפתח נפל מהשולחן על רצפת בטון, מתייחסים אליו כפסול לשימוש קריטי עד שיעבור בדיקה מחדש. זה לא הגזמה. פגיעה מכנית היא הגורם השכיח ביותר לסטייה פנימית פתאומית ולפגיעה בדיוק מפתח מומנט.
כל כמה זמן צריך לכייל? פורמט שלבים
כלל האצבע התעשייתי פשוט – בדיקה תקופתית כל 12 חודשים או אחרי 5,000 מחזורים, המוקדם מביניהם. אבל בשטח כדאי לעבוד בשלבים.
שלב 1 – רשמו תאריך כיול ראשוני ברגע שהכלי נכנס לעבודה. זו נקודת ההתחלה של כל שגרת תחזוקת כלי מדידה.
שלב 2 – בצעו אימות ביניים קצר בתחילת כל שבוע עבודה מול בודק מומנט. דקה, לא יותר.
שלב 3 – ספרו מחזורי הידוק בסביבות אינטנסיביות. במוסך עמוס 5,000 מחזורים מגיעים תוך חודשים.
שלב 4 – קבעו בדיקה שנתית מלאה במעבדה עם תעודה, גם אם הספירה עוד לא הגיעה ל-5,000.

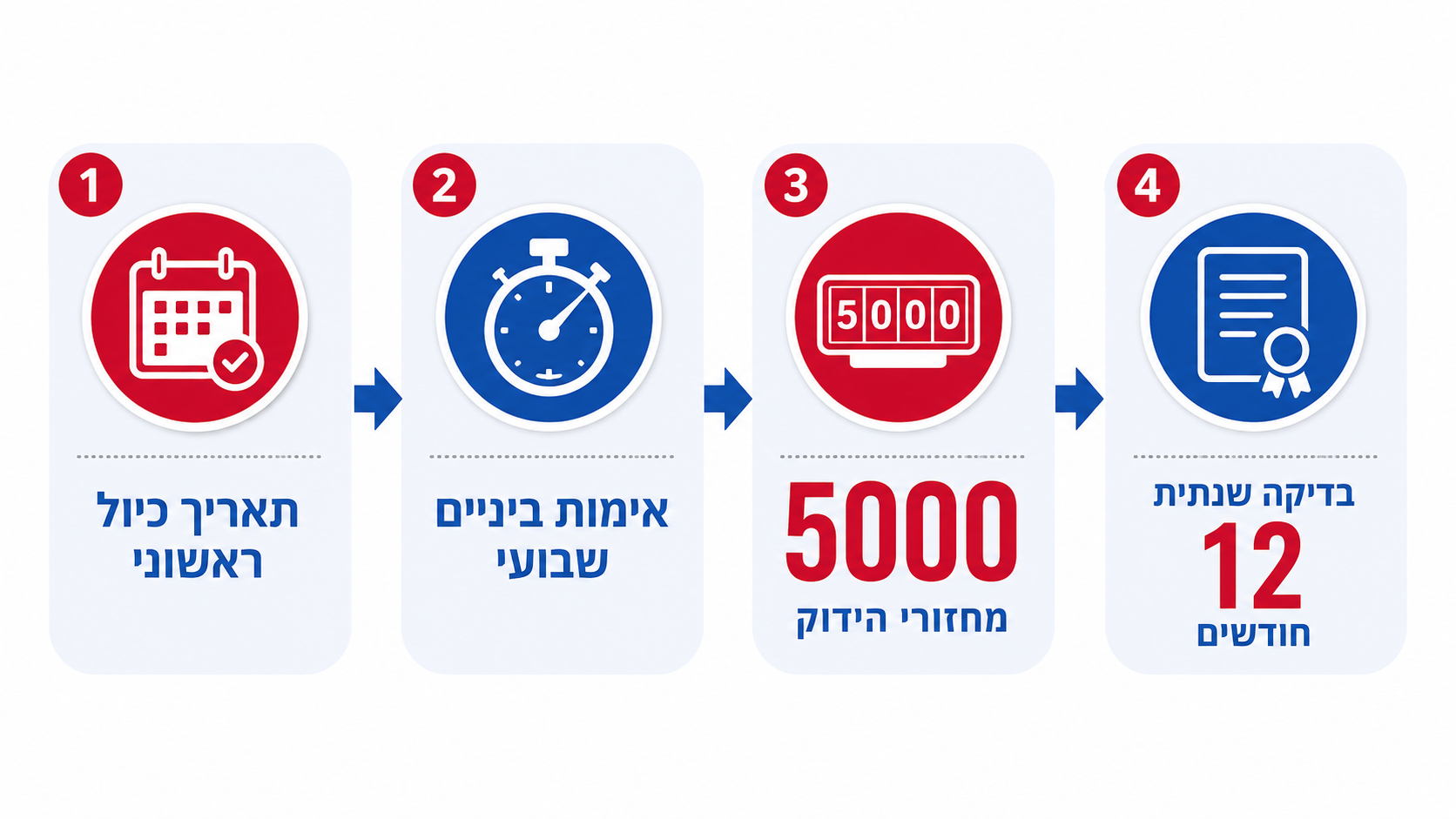

שגרת כיול מומלצת לפי שלבי עבודה
אילו גורמים מקצרים תדירות כיול?
תנאי סביבה קשים משפיעים ישירות – לחות, אבק וטמפרטורות קיצון פוגעים במנגנון. שימוש קבוע בקצה העליון של טווח המומנט שוחק את הקפיץ מהר יותר. עבודה של כמה משמרות ביום מכפילה את קצב מחזורי ההידוק. אם אתם מזהים אחד מאלה, קצרו את המרווח והחמירו את התיעוד.
חייבים לכייל מפתח חדש מהקופסה?
כלי חדש מגיע ברוב המקרים עם תעודה מהמפעל. אבל תעודה נחתמה במפעל, והכלי עבר מאז שינוע ימי או אווירי, אחסון ממושך במחסן ולעיתים טלטולים לא עדינים. כל אלה משפיעים על המנגנון הפנימי.
ההמלצה שלנו לארגונים – ערכו בדיקת קבלה רשמית לפני הכנסת הכלי לעבודה קריטית. זה נותן תאריך כיול אחרון אמין במערכות ניהול האיכות, ומקים קו בסיס להשוואה בכיול הבא. הדביקו מדבקת כיול על הכלי מהיום הראשון. זה נשמע בירוקרטי, אבל זה חוסך ויכוחים ביום שבו לקוח שואל מתי הכלי נבדק לאחרונה.
אפשר לעשות כיול מפתח מומנט לבד בבית?
אפשר לבצע בדיקת דיוק בסיסית בעצמכם, אבל בואו נגדיר גבולות ברורים. בדיקה עצמאית אינה מחליפה מעבדת כיול מוסמכת הפועלת תחת תקנים רשמיים. היא לא תפיק תעודה קבילה ולא תחשב אי-ודאות מדידה.
מה כן? היא מצוינת כבדיקת סטייה גסה ולזיהוי מהיר של כלי שמזייף לחלוטין. עבור סדנאות קטנות וחובבים מתקדמים, אימות תקינות ביתי נותן שקט נפשי ותופס בעיה גדולה לפני שהיא הופכת לנזק. אם אתם צריכים תיעוד מסודר לדרישת לקוח או תקן, שם עוברים לבודק מומנט ייעודי או למעבדה.
איך עושים בדיקת אימות פשוטה בלי מעבדה?
הבסיס פיזיקלי ופשוט – מומנט הוא מכפלה של כוח במרחק קבוע מציר הסיבוב. במילים אחרות, מומנט שווה כוח כפול זרוע. לפי מקורות לימוד רשמיים בעברית, המומנט נוצר כאשר כוח פועל במרחק מסוים מציר הסיבוב, ביחידות של ניוטון-מטר (Nm), כפי שמוסבר בלקסיקון של משרד החינוך.
אם תולים משקל ידוע במדויק במרחק ידוע מציר המפתח, אתם יודעים בדיוק איזה מומנט הכלי אמור לנתק בו. ההשוואה בין החישוב לבין נקודת ה"קליק" חושפת סטייה.
מה צריך כדי לבדוק?
מלחציים חזקים ומפולסים היטב (הכלי חייב להיות מקובע לחלוטין), סרט מדידה, משקולות עם משקל ידוע במדויק או משקל תלייה אמין, ומתאם או בוקסה מתאימה לקיבוע. סמנו נקודת אחיזה קבועה על הידית והפעילו את הכוח תמיד מאותה נקודה.
איך מתעדים תוצאות?
בנו דף מעקב פשוט עם חמישה טורים – תאריך הבדיקה, הערך שהוגדר במפתח, המומנט המחושב בפועל, החריגה באחוזים, והחלטת "עובר/נכשל". דף כזה תופס מגמת עקביות נמוכה לפני שהיא הופכת לתקלה בשטח.
איך בודקים דיוק לאורך כל הטווח?
הטעות הנפוצה היא לבדוק נקודה אחת ולהיות רגועים. מנגנון יכול להיות מדויק באמצע ולזייף בקצוות. בדקו לפחות שלוש נקודות – הקצה התחתון (בערך 20% מהטווח), מרכז הטווח (בערך 60%), והקצה העליון (בערך 100% מהקיבולת).
וכאן נכנס מושג שחזרתיות (Repeatability). חזרו על הבדיקה בכל נקודה שלוש עד חמש פעמים ברצף. כלי טוב מגיב בדיוק באותו אופן בכל פעם. אם פעם עובר ופעם נכשל באותה נקודה, יש בעיה במנגנון או בשיטת העבודה, גם אם הממוצע נראה תקין. בדקו רק בתוך תחום העבודה המוצהר, לעולם לא מתחת למינימום המסומן. הטולרנס והסטייה מותרת משתנים לפי סוג הכלי.
מהו טווח עבודה מומלץ ולמה זה קשור לדיוק?
לכל כלי יש טווח שבו הדיוק שלו אופטימלי, לרוב בין 20% ל-100% מהערך המקסימלי. עבודה קבועה מתחת ל-20% מכניסה אתכם לאזור רגיש שבו כל טעות אנוש קטנה מתורגמת לסטייה גדולה באחוזים.
דוגמה מהשטח – מי שמהדק בעיקר רכיבי אלקטרוניקה או ברגים קטנים באלומיניום סביב 3 עד 5 ניוטון-מטר, לא צריך מפתח 20-100 ניוטון-מטר. הוא יעבוד כל הזמן בקצה טווח התחתון, שם הדיוק הכי גרוע. עדיף כלי שמרכז הטווח שלו מתאים לעבודה בפועל. הערך מינימום-מקסימום של הכלי צריך להתאים למשימות שלכם, לא להיפך.
עבור עבודות עדינות הדורשות ערכים נמוכים ודיוק ללא פשרות, מומלץ להשתמש בכלי ייעודי דוגמת מפתח מומנט קבוע 3.1NM WERA המכויל מראש לעבודה מדויקת ברכיבים קטנים.
מה זה טורקמטר ואיך הוא עוזר לכיול?
טורקמטר (Torque Meter), שנקרא גם מד מומנט או בודק מומנט, הוא מכשיר ייחוס דיגיטלי או אנלוגי שמציג את המומנט בפועל. אתם מפעילים עליו את מפתח המומנט הידני, והוא מראה כמה באמת יצא מהכלי לעומת מה שהגדרתם.
מכשיר כזה בבית המלאכה משנה את כל שגרת בקרת האיכות. במקום לשלוח כלי למעבדה חיצונית בכל חשד, אתם מבצעים בדיקת פתיחה בתחילת כל משמרת ובדיקה מיידית אחרי כל נפילה. תוך דקה אתם יודעים אם הכלי כשיר. זה חוסך זמן השבתה יקר ומונע שליחת כלים תקינים לחינם. בסדנאות תחזוקה מקצועיות זה כבר מזמן חלק מהנוהל היומי.
מה זה תעודת כיול ומה חייב להופיע בה?
תעודת כיול היא מסמך טכני ומשפטי שמעיד על עקיבות למדידים לאומיים. בישראל, הרשות הלאומית להסמכת מעבדות ומכון התקנים פועלים תחת אימוץ תקן ISO/IEC 17025, כפי שמפורט באתר הרשות הלאומית להסמכת מעבדות.
תעודה רשמית ומקצועית נושאת לרוב את סמליל ההסמכה, וחייבת לכלול את פרטי המכשיר המדויקים (מספר סידורי), הטמפרטורה שבה בוצע הכיול, תוצאות המדידה הגולמיות בכל נקודת בדיקה, והסטייה. כנוהל איכות, המעבדה המכיילת אינה אמורה לקבוע עבורכם את מועד הכיול הבא. ההחלטה הזו שייכת למחלקת האיכות של הארגון המשתמש בכלי. תעודה בלי סמליל הסמכה לרוב אינה נחשבת תעודה "בהסמכה" לצורכי דרישות איכות.
מה ההבדל בין תעודת יצרן לתעודת מעבדה?
תעודת יצרן (Declaration of Conformity) מעידה שהכלי יצא תקין מקו הייצור. זו נקודת פתיחה. תעודת מעבדה מוסמכת מציגה בדיקה אובייקטיבית ודקדקנית בכמה נקודות, עם חישובי אי-ודאות, ונותנת תיעוד חזק בהרבה לתהליכי ניהול ציוד מדידה ונוהל איכות.
מהו תקן ISO 6789 ולמה כולם מזכירים אותו?
תקן ISO 6789 הוא התקן הבינלאומי המוביל שמגדיר את התחום של כלי מומנט ידניים. הוא קובע את שיטות הבדיקה, את תנאי הסביבה של הכיול (למשל בדיקה בטמפרטורה קבועה סביב 20 עד 22 מעלות צלזיוס), ואת אחוז הסטייה המותר שמשתנה לפי סוג הכלי.
התקן מבחין בין הסוגים השונים. למפתח קליק מכני יש דרישות סטייה שונות ממפתח מחוג או מפתח דיגיטלי. במקום עבודה, אזכור התקן יוצר שפה אחידה בין תחזוקה, איכות ורכש, ומונע ויכוחים על מה נחשב "תקין".

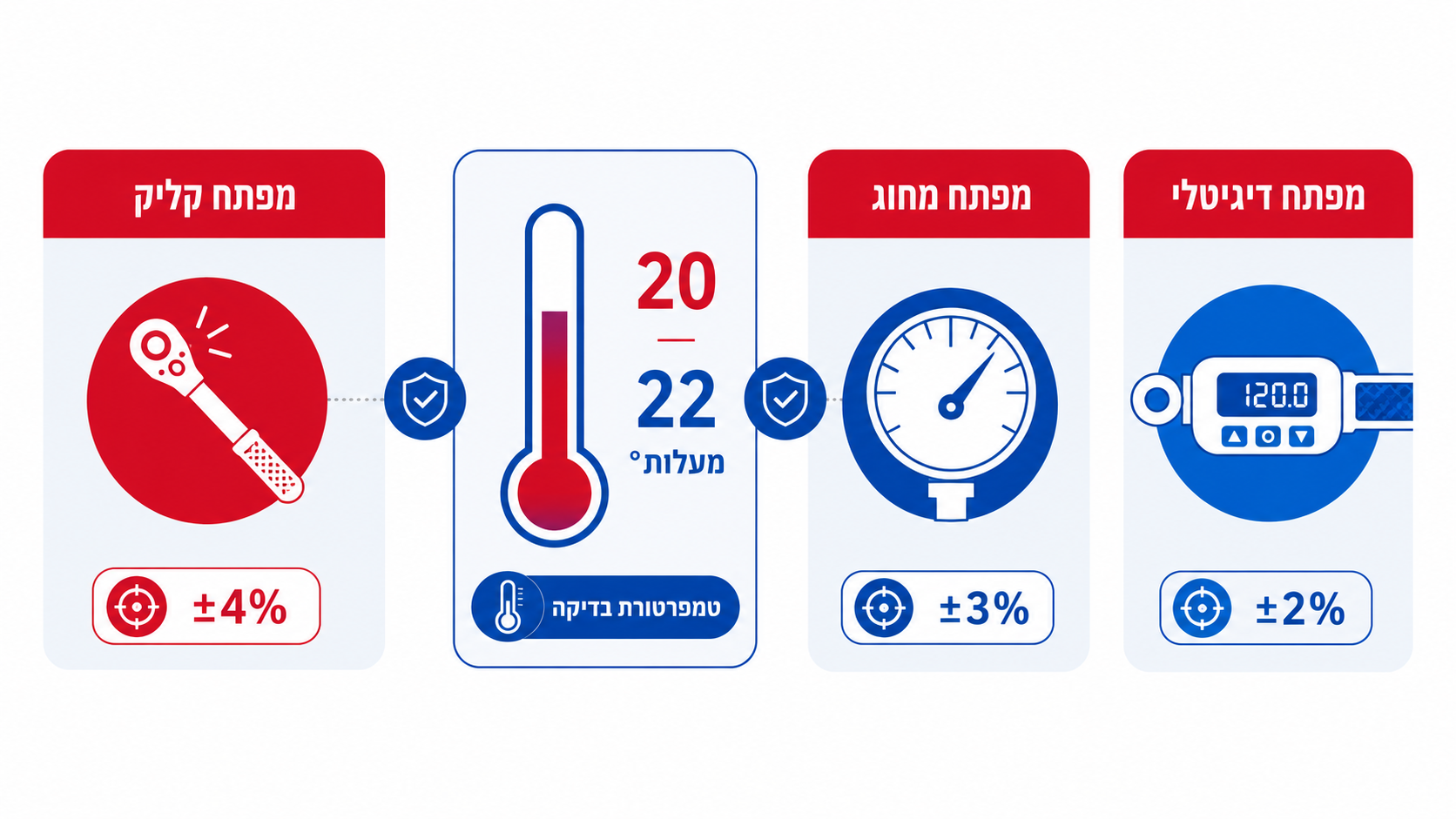

תקן ISO 6789 מגדיר שיטות בדיקה וסטיות מותרות לכלי מומנט
האם הארכה או מתאם משנים את המומנט?
כן, חד משמעית. כל תוספת שמאריכה את ציר המפתח משנה את אורך זרוע הכוח הפיזית, ולכן משנה את המומנט בפועל שמגיע לבורג ביחס לערך שהגדרתם בידית. עיקרון המומנט כמכפלת כוח בזרוע מופיע גם במסמכי בחינה מקצועיים של gov.il.
מתאם "ראש עורב" (Crowfoot) שמותקן בקו ישר עם הזרוע מוסיף אורך ומחייב חישוב מומנט מתוקן. אם אין לכם נוסחה או נוהל, הימנעו מאלתורים בהידוקים קריטיים.
איך עובדים נכון כשחייבים מתאם?
הטריק המקצועי – התקינו את המתאם בזווית של 90 מעלות לזרוע. בזווית הזו אורך הזרוע האפקטיבי כמעט לא משתנה, והשינוי זרוע זניח. אם אתם חייבים לעבוד בקו ישר, השתמשו בנוסחת התיקון המתאימה ואמתו את התוצאה מול בודק מומנט לפני עבודה קריטית.
למה חשוב לשחרר את ההגדרה לפני אחסון?
הנה מכניקה שרוב האנשים לא מכירים. המפתח קליק עובד על קפיץ. אחסון ממושך תחת עומס מלא גורם לעיוות פלסטי זעיר בקפיץ ומחליש אותו. התוצאה – בעתיד הכלי יעשה "קליק" מוקדם מדי, כלומר יצא מכיול מהר יותר.
טיפ המומחים של צלח – אחרי כל יום עבודה, הורידו את ההגדרה. אבל שימו לב, השחרור קפיץ חייב להיות מדויק.
מינימום מסומן או עד הסוף?
לעולם אל תשחררו את הידית מתחת לערך המינימלי המסומן בסקאלה. החלשת יתר עלולה לגרום לניתוק חלקי פנימי ולפגוע במנגנון. אחסון על מינימום נכון פירושו להביא את הידית בדיוק לערך התחתון הרשמי של הכלי, ולא לדחוף מעבר לעצירה.
מה עושים אם המפתח נפל?
פרוטוקול מיידי, בלי התלבטויות. סמנו את המפתח במדבקה בולטת שאוסרת שימוש זמני. עצרו כל שימוש בהידוקים קריטיים. בצעו בדיקת אימות מהירה מול בודק מומנט. אם מתגלה סטייה מעבר לטווח המותר, העבירו את הכלי מיד למעבדת כיול מחדש וכיוון.
הכלל הפשוט שכדאי לתלות במוסך – "נפל, אימות". ותעדו את האירוע. בדיקה אחרי נפילה לוקחת דקה ומונעת נזק של אלפי שקלים. נפילה היא הגורם השכיח ביותר לנזק פנימי פתאומי, ואי אפשר לראות אותו מבחוץ.
איך לשפר דיוק בהידוק גם עם כיול תקין?
גם המפתח הכי מכויל ייתן תוצאה גרועה עם טכניקת עבודה גרועה. אחזו במרכז הידית בדיוק, במקום שהיצרן תכנן. משכו בתנועה חלקה ואיטית, בלי "מכות" ובלי קפיצות, שמשנות את הכוח הרגעי. עצרו את הפעלת הכוח ברגע שנשמע או מורגש הנקודת ניתוק, ה"קליק".
הטעות הנפוצה ביותר – לבדוק את הקליק שוב ושוב על אותו בורג. כל "קליק" נוסף דוחף את הבורג מעבר למומנט יעד ומבטל את הדיוק. טריגר אחד לכל בורג, נקודה. הידקתם, שמעתם קליק, עברתם הלאה.
מתי עדיף להחליף מפתח במקום לתקן?
יש נקודה שבה הכיול והתיקון כבר לא משתלמים. אם עלות הכיול והחלפת המנגנון הפנימי מתקרבת ל-50% ומעלה ממחיר כלי חדש, ההיגיון הכלכלי אומר להחליף. כנ"ל כשמדובר בכלי ישן שכבר לא מצליח לשמור על עקביות בבדיקות רצופות – פעם עובר, פעם נכשל, בלי סיבה ברורה.
אם הכלי משמש לבקרת איכות קריטית, דיוק מפתח מומנט אמין עם תיעוד עקבי שווה כל שקל. אל תתקעו עם כלי שמזייף רק כדי לחסוך.
במידה והמפתח הישן אינו שומר על דיוק, מומלץ לבחון שדרוג למכשיר תעשייתי מתקדם כמו מפתח מומנט 12-60 ניוטון מטר PROXXON המציע מנגנון MicroClick מעולה ורמת דיוק גבוהה.

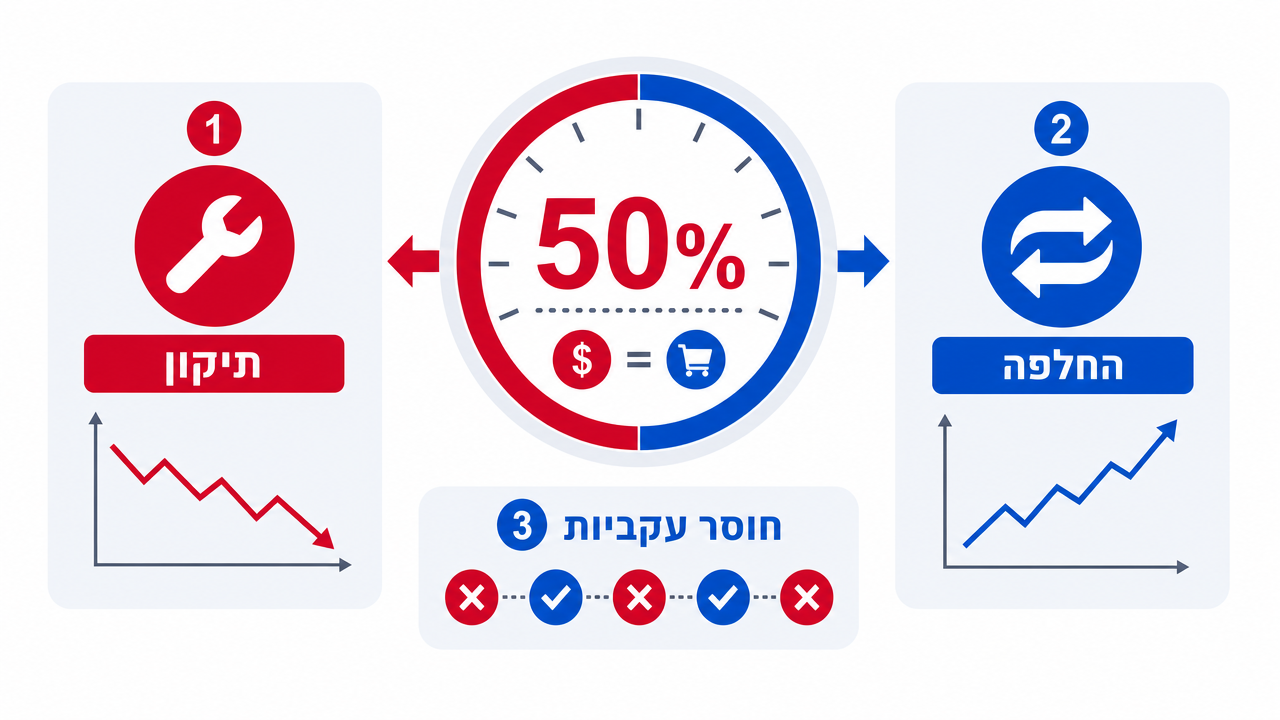

שיקולי עלות בהחלטה בין תיקון להחלפת מפתח מומנט
איך בוחרים מפתח שמתאים לדרישות כיול?
התחילו מהמשימות בפועל. הגדירו את טווחי ההידוק שאתם עובדים בהם רוב הזמן, ובחרו כלי שהמשימות נופלות באמצע הטווח שלו, לא בקצוות. החליטו בין מפתח מכני (קליק או מחוג) לבין דיגיטלי לפי הצורך שלכם בדיוק ובתיעוד. אם אתם חייבים לרשום כל הידוק לדרישת לקוח או תקן, כלי דיגיטלי עם יכולת שמירת נתונים חוסך עבודת נייר.
עבור צרכים ייחודיים במעבדות פיתוח או מפעלים מדויקים, ניתן לבחור בכלים ייעודיים כמו מפתח מומנט טורקמטר BLOSTA לאלקטרוניקה או לבחור בפתרונות דיגיטליים רב-שימושיים הכוללים מפתח מומנט טורקמטר דיגיטלי כניסה מרובעת המעניקים חיוויים מתקדמים ושמירת נתוני עבודה.
השוואה מהירה – איפה כדאי לבדוק
שלוש שיטות לבדיקת מפתח, כל אחת מתאימה למצב אחר. הטבלה הבאה מסייעת להחליט.
| מאפיין | אימות ביתי בסיסי | אימות עם בודק מומנט | כיול מקצועי עם תעודה |
|---|---|---|---|
| רמת דיוק ואמינות | בינונית | גבוהה מאוד | מקסימלית |
| סוג התיעוד | רישום ידני | פנימי במחשב או בודק | תעודה רשמית ISO 17025 |
| זמן ביצוע | קצר, 10 עד 15 דקות | מיידי, דקה בשטח | מספר ימים |
| מתאים במיוחד ל | זיהוי סטיות גדולות אחרי נפילה | שגרת בקרה יומית במפעל | תקני איכות ודרישות לקוח |
| מתי לבחור | חשד ספציפי או עבודה עצמית | תחילת כל משמרת או שבוע | לפחות פעם בשנה |
איך הסטייה מתפתחת ואיפה הדיוק הכי טוב
שתי סקיצות טקסטואליות שמסבירות את התנהגות הכלי לאורך זמן ולאורך הטווח.
סקיצה 1 – קצב עליית הסטייה לאורך זמן
[ציר Y: גובה הסטייה מ-0% עד 15%+] ^ | /\ (אחרי נפילה או מכה קשה) | / \ | / \ | ______________/ \ | _____________/ \_________ (אחרי כיול ואיפוס) |__________/ +---------------------------------------------------------------> [זמן ושימוש] כלי חדש עבודה שוטפת שחיקת קפיץ אירוע חריג מעבדת כיול
סקיצה 2 – יציבות הדיוק לאורך הטווח
[ציר Y: אחוז יציבות הדיוק והחזרתיות] ^ | _________________________________ | / \ | / \ |______/ \______ +----------------------------------------------------> [פריסת טווח המפתח] 0% 20% 80% 100% (אזור רגיש) (טווח עבודה אידיאלי) (קצה עליון אלסטי)
