שתי עשיריות המילימטר. זה כל ההבדל בין רגל רכיב שנחתכה נקי לבין קבל קרמי סדוק שיחזור אליכם כתקלה לסירוגין בעוד שלושה שבועות, אחרי שהלוח כבר יצא ללקוח.
אנחנו רואים את זה כל שבוע מעבר לדלפק באור יהודה: טכנאי מנוסה שמגיע עם לוח בקרה שרוף ביד, ומספר שקיצר רגלי נגדים עם קטר החשמלאים שהיה במגירה. הכלי חתך. הוא גם העביר זעזוע מכני לאורך הליד, כיווץ את ההלחמה ויצר סדק שערה בגוף הרכיב. תיקון של 12 שקלים הפך לשעתיים דיבוג. במאמר הזה נפרק את מה שבאמת מבדיל קטרים לאלקטרוניקה משאר משפחת הקטרים, ואיך בוחרים כלי שיחזיק שנים במקום עונה.
בחירת קטר לאלקטרוניקה לפי גיאומטריה, אורך וכושר חיתוך
במאמר הזה
- ההבדל הגיאומטרי בין קטר אלקטרוניקה לקטר צד תעשייתי
- שלושת סוגי החיתוך, Flush, חצי שטוח ואלכסוני, ומתי משתמשים בכל אחד
- כושר חיתוך לפי חומר וקוטר, וטבלת התאמה מלאה
- הבדלים בין ראש מחודד לראש אובלי, וקטר צד מול קטר מצח
- הגנת ESD, בטיחות עבודה ותחזוקה שמאריכה חיי כלי
- חמש טעויות נפוצות שמקצרות את חיי הלהב
תוכן העניינים
- למה קטר אלקטרוניקה הוא לא "קטר קטן"
- שבעה מאפיינים שמגדירים כלי חיתוך לאלקטרוניקה
- מה באמת חותכים איתו על שולחן העבודה
- Flush, חצי שטוח ואלכסוני, שלוש גיאומטריות
- קיצור רגלי רכיבים בלי לסדוק את הרכיב
- קפיץ החזרה, או למה כף היד כואבת בסוף המשמרת
- הגנת ESD, מתי זו חובה ולא המלצה
- כושר חיתוך, המספר שמונע שבירת שפיץ
- ראש מחודד מול ראש אובלי מחוזק
- מתי קטר מצח מציל את העבודה
- הלידים שעפים לכיוון העיניים
- קטר אלקטרוניקה מול פלייר קפיצים
- אורך הכלי, 115 מ"מ מול 135 מ"מ
- תחזוקה, איך קטר שורד עשור במעבדה
- חמש טעויות שמקצרות חיי קטר
- איך בוחרים בפועל, בלי לקנות ארבעה כלים
- שאלות נפוצות
כלים נבחרים
למה קטר אלקטרוניקה הוא לא "קטר קטן"
קטר לאלקטרוניקה הוא כלי גזירה זעיר ומדויק, שנועד לחתוך מוליכי נחושת דקים ורגלי רכיבים על מעגל מודפס בלי להפעיל כוח מחיצה גס. הוא לא גרסה מוקטנת של קטר חשמלאים, הוא גיאומטריה אחרת לגמרי.
קטר צד תעשייתי (בעגה המקצועית: קטר אלכסוני) בנוי לרסק את החומר בין שתי פאזות עבות ולהפריד אותו בכוח. לסתות עבות, זווית השחזה גדולה, וכמות "בשר" פלדה שנועדה לספוג עומס. קטר אלקטרוניקה עובד הפוך: לסתות דקות, שיפוע להב עדין, וקצה שנכנס בין רכיב לרכיב במרווח של 2 מ"מ. המטרה שלו היא חיתוך מדויק בגזירה נקייה, בלי לעוות את המוליך ובלי להעביר רטט להלחמה שמתחתיו.
שבעה מאפיינים שמגדירים כלי חיתוך לאלקטרוניקה
כשמנהל רכש שואל אותנו מה מצדיק את הפער במחיר בין קטר כללי לקטר מעבדה, זו הטבלה שאנחנו מציגים.
| מאפיין | קטר לאלקטרוניקה | קטר צד כללי |
|---|---|---|
| עובי הלסת בקצה | דק במיוחד, גישה לחללים צפופים | עבה, חוסם ראות |
| שיפוע הלהב | עדין עד אפס, גימור שטוח | פאזה גסה, קצה משולש |
| כושר חיתוך | נחושת 0.2 עד 1.6 מ"מ | עד 2.5 מ"מ ומעלה, כולל ברזל רך |
| מנגנון החזרה | קפיץ אוטומטי כמעט תמיד | לרוב ללא קפיץ |
| ידיות | ארגונומיות, לרוב מוגנות ESD | בידוד 1000V או ידית פשוטה |
| משקל טיפוסי | 60 עד 90 גרם | 180 עד 300 גרם |
| אורך כולל | 115 עד 135 מ"מ | 160 עד 200 מ"מ |
מה באמת חותכים איתו על שולחן העבודה
השימוש המרכזי במעבדה הוא קיצור רגלי רכיבים (לידים) אחרי הלחמה, חיתוך מגשרי נחושת (ג'מפרים), עבודות חיווט והרכבה על מעגלים מודפסים, וגיזום עדין של בידוד וחוטי שזור דקים.
הכלי הזה חי בשלוש סביבות: מעבדת אלקטרוניקה קלאסית, מעבדת תיקוני סלולר ומחשבים שבה כל הרכיבים במידות 0402 ו-0603, וקווי ייצור והרכבה עדינה שבהם מבצעים מאות חיתוכים במשמרת.
מה שלא חותכים איתו: חוטי פלדה, סיכות, קפיצים, ברגי מארז, כבלי מתח עבים ואזיקוני ניילון קשיחים. פלדה קשה יותר מלהב מושחז לחומרים רכים, והתוצאה היא שקע קטן בשפת החיתוך שכבר לא ייעלם. משם הכלי מפסיק לחתוך ומתחיל למעוך.
Flush, חצי שטוח ואלכסוני, שלוש גיאומטריות
זה ההבדל שהכי הרבה טכנאים מפספסים בקטלוג.

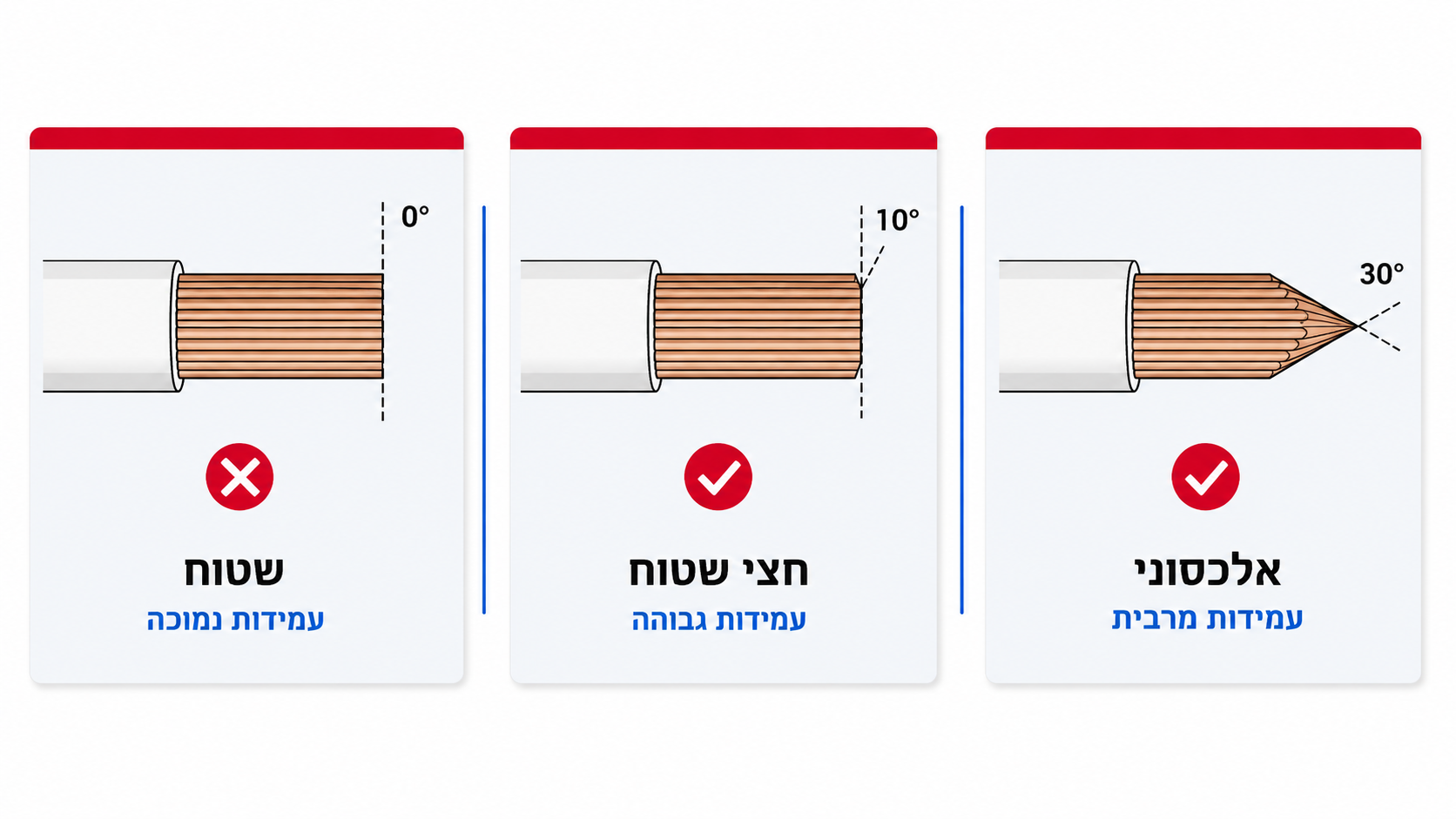

חיתוך שטוח לחלוטין (Flush) משאיר קצה ישר לגמרי, בלי שפיץ ובלי בליטה. זו הבחירה ללוחות צפופים שבהם קצה בולט אחד יכול ליצור קצר מול מסילה שכנה. חיתוך חצי שטוח (Semi Flush) משאיר שיפוע מזערי בקצה, ובתמורה מקבלים להב עמיד בהרבה. חיתוך אלכסוני רגיל משאיר קצה משולש ובולט, והוא פשוט לא כלי לעבודה על PCB.
בעבודה אינטנסיבית של קו ייצור אנחנו ממליצים על שפה משופעת דווקא, כי היא מחזיקה את החדות לאורך אלפי חיתוכים. קטר מקצועי לאלקטרוניקה עם שפה משופעת בתצורת ראש אובאלי הוא הפשרה הנכונה בין גימור לעמידות.
השוואה בין חיתוך שטוח, חצי שטוח ואלכסוני
| סוג חיתוך | רמת גימור | עמידות הלהב | שימוש מומלץ |
|---|---|---|---|
| שטוח (Flush) | קצה ישר ללא בליטה | נמוכה עד בינונית | קיצור לידים בלוח צפוף |
| חצי שטוח (Semi Flush) | שיפוע מזערי | גבוהה | ייצור, חיווט, שימוש יומיומי |
| אלכסוני רגיל | קצה משולש בולט | גבוהה מאוד | חיתוך חוטים מחוץ ללוח |
איך מזהים חיתוך שטוח אמיתי במבנה הלהב
הפכו את הכלי והסתכלו על הצד החיצוני של הלסת. בלהב שטוח אמיתי הצד החיצוני מלוטש במישור אפס, בלי פאזה (Bevel), כך שאפשר להצמיד את הכלי לפני השטח של המעגל ולחתוך את הליד ממש בגובה ההלחמה.
סימן שני: הניחו את הקטר על משטח שיש והצמידו. אם יש מרווח אור מתחת ללסת, זה חצי שטוח. בנוסף לזה, שימו לב לכיוון פעולת הגזירה. להב אמיתי גוזר את החומר בתנועת מספריים מבוקרת ולא "קורע" אותו, וזה מה שמונע קצה מרוסק שנתפס בציפוי המסכה של הלוח.
קיצור רגלי רכיבים בלי לסדוק את הרכיב
לעבודה הזו צריך ראש צר או מחודד עם חיתוך שטוח. הראש הצר מאפשר כניסה בין רכיבים סמוכים, והחיתוך השטוח מקצר את הרגל צמוד לנקודת ההלחמה בלי להשאיר קוץ.
העניין המהותי הוא שוק מכני (Mechanical Shock). כשלהב קהה נסגר על ליד, הוא לא גוזר אותו אלא מועך אותו עד שהוא נשבר. הרגע הזה משחרר גל הלם שנוסע לאורך הרגל אל תוך גוף הרכיב. בקבל קרמי רב שכבתי או ברכיב SMD זה מספיק לפתיחת סדק מיקרוסקופי שיתגלה רק בחימום, אחרי חודש.
לעבודה בין רכיבים בצפיפות גבוהה, קטר לאלקטרוניקה ראש מחודד וחיתוך עדין באורך 135 מ"מ נותן גישה אופטימלית וראות מלאה לנקודת החיתוך.
קפיץ החזרה, או למה כף היד כואבת בסוף המשמרת
טכנאי הרכבה מבצע בין 800 ל-1,500 חיתוכים במשמרת. בלי קפיץ החזרה, כל אחד מהחיתוכים האלה דורש מכם לפתוח את הלסתות באצבעות. זו עבודת שרירים כפולה, והיא זו שיוצרת דלקות גידים בכף היד.
קפיץ עלה כפול פנימי הוא הפתרון היציב יותר. הוא מוגן בתוך גוף הכלי, לא נתפס בשבבי מתכת, ונותן תחושת פתיחה חלקה ורציפה. קפיץ סלילי חיצוני זול יותר לייצור, אבל אחרי כמה חודשים מרגישים בו "מדרגות" בתנועה והוא נוטה לקפוץ החוצה בזמן ניקוי.
הידיות משלימות את התמונה: ציפוי רך מונע החלקה גם כשהאצבעות שמנוניות משאריות פלקס. ב"צלח" אנחנו מחזיקים כלים גרמניים שבהם הידית מולבשת על גוף מלא ולא רק תקועה עליו.
הגנת ESD, מתי זו חובה ולא המלצה
פריקה אלקטרוסטטית של 100 וולט, מתח שאתם בכלל לא מרגישים כשאתם קמים מהכיסא, מספיקה כדי להרוג טרנזיסטור MOSFET או שבב זיכרון.
ידית מוגנת ESD אינה מבודדת ואינה מוליכה לגמרי. היא מוליכה בהתנגדות מבוקרת, כך שהמטען הסטטי שהצטבר בגופכם נפרק לאט לאדמה במקום לקפוץ בבת אחת אל הרכיב שבידיים. בעבודה על מעבדים, מודולי זיכרון ורכיבי CMOS זו לא הידור, זו דרישה בסיסית.
הכלי לבדו לא פותר כלום. צריך שרשרת שלמה: משטח עבודה אנטי סטטי מוארק, צמיד הארקה על פרק היד, וכלים עם ידיות מוליכות. עקרונות ההארקה ומניעת הצטברות חשמל סטטי מוסדרים גם ברמת הנחיות המדיניות הרשמיות בנושא, וכדאי לקרוא אותן לפני שמקימים עמדת עבודה חדשה.
כושר חיתוך, המספר שמונע שבירת שפיץ
כל יצרן רציני מציין בקטלוג את כושר החיתוך המקסימלי לפי חומר וקוטר. זה לא נתון שיווקי, זו גבול העומס שמעבר לו הלהב מתחיל להתעייף.
החלוקה פשוטה. חומרים רכים כמו נחושת ואלומיניום מתאימים לכל קטר אלקטרוניקה. ברזל רך מותר רק בכלים שמוגדרים לכך במפורש. פלדה מוקשית, קפיצים ומיתרי פסנתר אסורים בכל מקרה.
כשצריך לחתוך חומרים קשיחים יותר בלי לוותר על עדינות, הפתרון הוא בקים מרותכים מטונגסטן קרביד. קטר לאלקטרוניקה נירוסטה עם בקים טונגסטן קרביד שומר על חדות פי כמה מלהב פלדה רגיל, וזה מורגש בעיקר במעבדות שעובדות עם חוטי התנגדות ומוליכים מצופים.

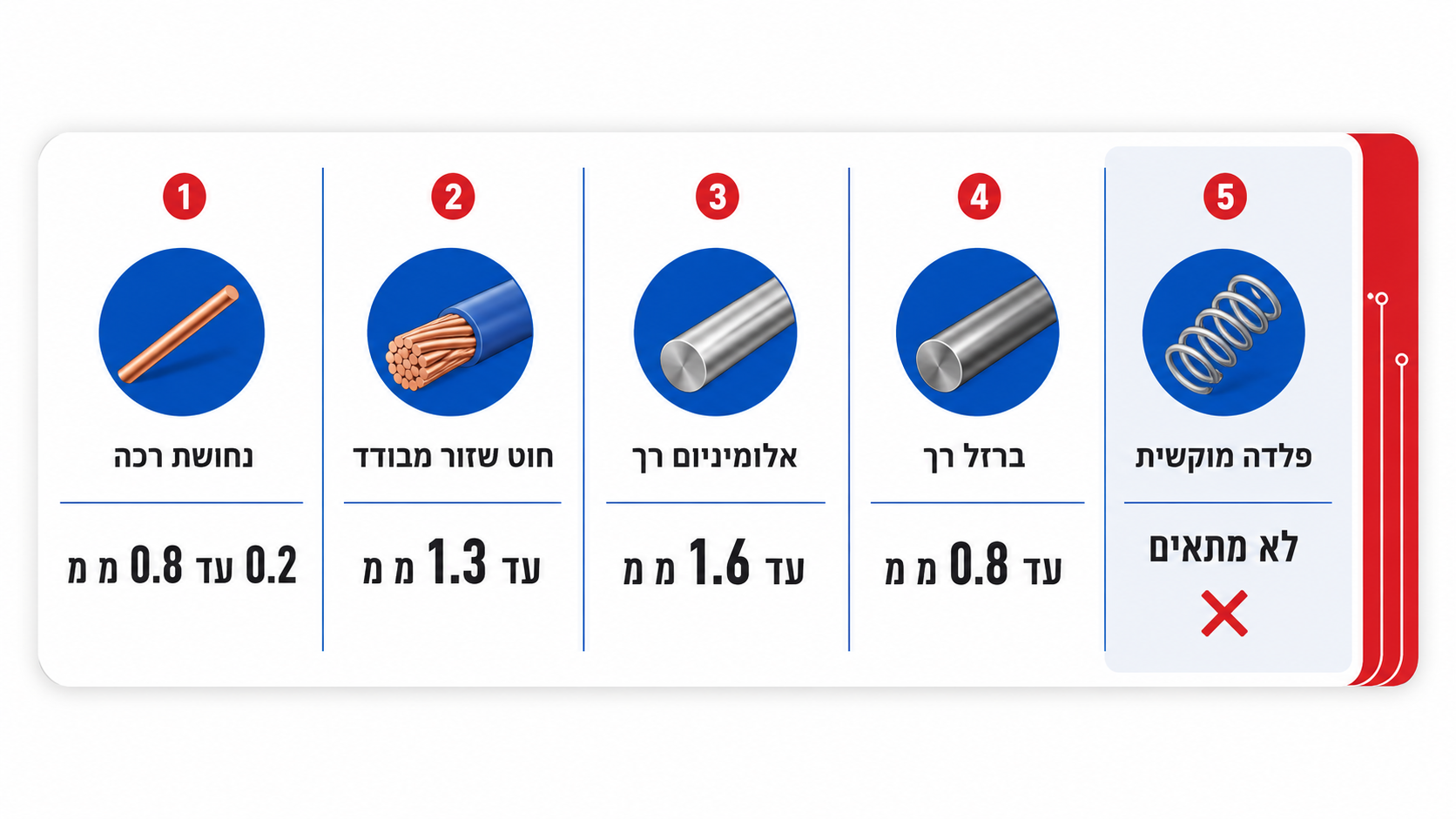

התאמת כושר חיתוך לחומר ולקוטר מונעת שבירת להב
| חומר | קוטר טיפוסי | מתאים לקטר אלקטרוניקה |
|---|---|---|
| נחושת רכה, ליד של נגד | 0.2 עד 0.8 מ"מ | כן, גם בלהב Flush עדין |
| חוט נחושת שזור מבודד | עד 1.3 מ"מ | כן, עדיף שפה משופעת |
| אלומיניום רך | עד 1.6 מ"מ | כן, בכלי בכושר חיתוך מתאים |
| ברזל רך | עד 0.8 מ"מ | רק בלהב קרביד ייעודי |
| פלדה מוקשית, קפיץ, סיכה | כל קוטר | לא, נזק מיידי ללהב |
ראש מחודד מול ראש אובלי מחוזק
שאלה שחוזרת אצלנו בטלפון כמעט כל יום, והתשובה תלויה לגמרי במה שמונח לכם על השולחן.
ראש מחודד או צר נותן ראות מצוינת וגישה לחללים של פחות מ-3 מ"מ בין רכיבים. הוא הכלי של תיקוני מיקרו אלקטרוניקה, לוחות אם וטלפונים. החיסרון: פחות מסה מאחורי הקצה, ולכן עומס צדדי או תנועת פיתול קטנה שוברת אותו.
ראש אובלי או מעוגל מכיל יותר פלדה מאחורי הלהבים. הוא מיועד לחיתוך חוזר של חוטים מעט עבים יותר ולעמידות מקסימלית בעבודה סדרתית, במחיר של גישה פחות טובה לפינות.
טיפ המומחים של צלח: אל תנסו לכסות את שני התרחישים בכלי אחד. שני קטרים ייעודיים על השולחן עולים פחות מכלי אחד שנשבר בכל רבעון.
מתי קטר מצח מציל את העבודה
קטר מצח (End Cutter, ידוע גם ככלי חיתוך אנכי) חותך במאונך למשטח העבודה ולא במקביל לו. במקום להיכנס מהצד, אתם יורדים מלמעלה ישר על הרגל הבולטת.
מתי זה קריטי: לוח שמורכב בתוך מארז סגור ואין גישה צידית, רגלי מחברים שבולטות כלפי מעלה בין קירות פלסטיק, או חיתוך אזור פנימי בלוח שבו קטר צד פשוט לא נכנס בזווית. הגיאומטריה של הראש מאפשרת להניח את הלסתות שטוח על הלוח ולקצר את הליד לגובה אחיד לכל השורה, וזה משנה את הגימור של עבודה שלמה.
לעבודות האלה נכון להחזיק קטר מצח לאלקטרוניקה חיתוך עדין באורך 120 מ"מ בתור כלי ייעודי, ולא כתחליף לקטר הצד.
הלידים שעפים לכיוון העיניים
רגל נגד באורך 4 מ"מ שנחתכת בלחיצה עוזבת את הכלי במהירות מפתיעה. היא לא תמיד נופלת. לפעמים היא עפה.
שתי דרכים למנוע: קטרים עם מנגנון תפיסת שבבים (Lead Catcher) שמחזיק את הפסולת בתוך הלסתות, או אחיזה של קצה הרגל בפינצטה ייעודית בזמן החיתוך. השיטה השנייה עובדת מצוין ואפשרית בכל כלי.
הסיכון כפול. קצה מתכת קפיצי שנכנס לעין הוא פציעה בלתי הפיכה, ואותו קצה שנופל לתוך מעגל מופעל יוצר קצר וגורר שריפת רכיבים. משקפי מגן תקניים הם דרישה מפורשת בתקנות הבטיחות בעבודה בנושא ציוד מגן אישי, וזה תקף גם לשולחן מעבדה נקי ומסודר.
קטר אלקטרוניקה מול פלייר קפיצים
הבלבול הזה עולה לנו בשני כלים בשנה, לפחות אצל לקוחות שאנחנו מכירים בשם.

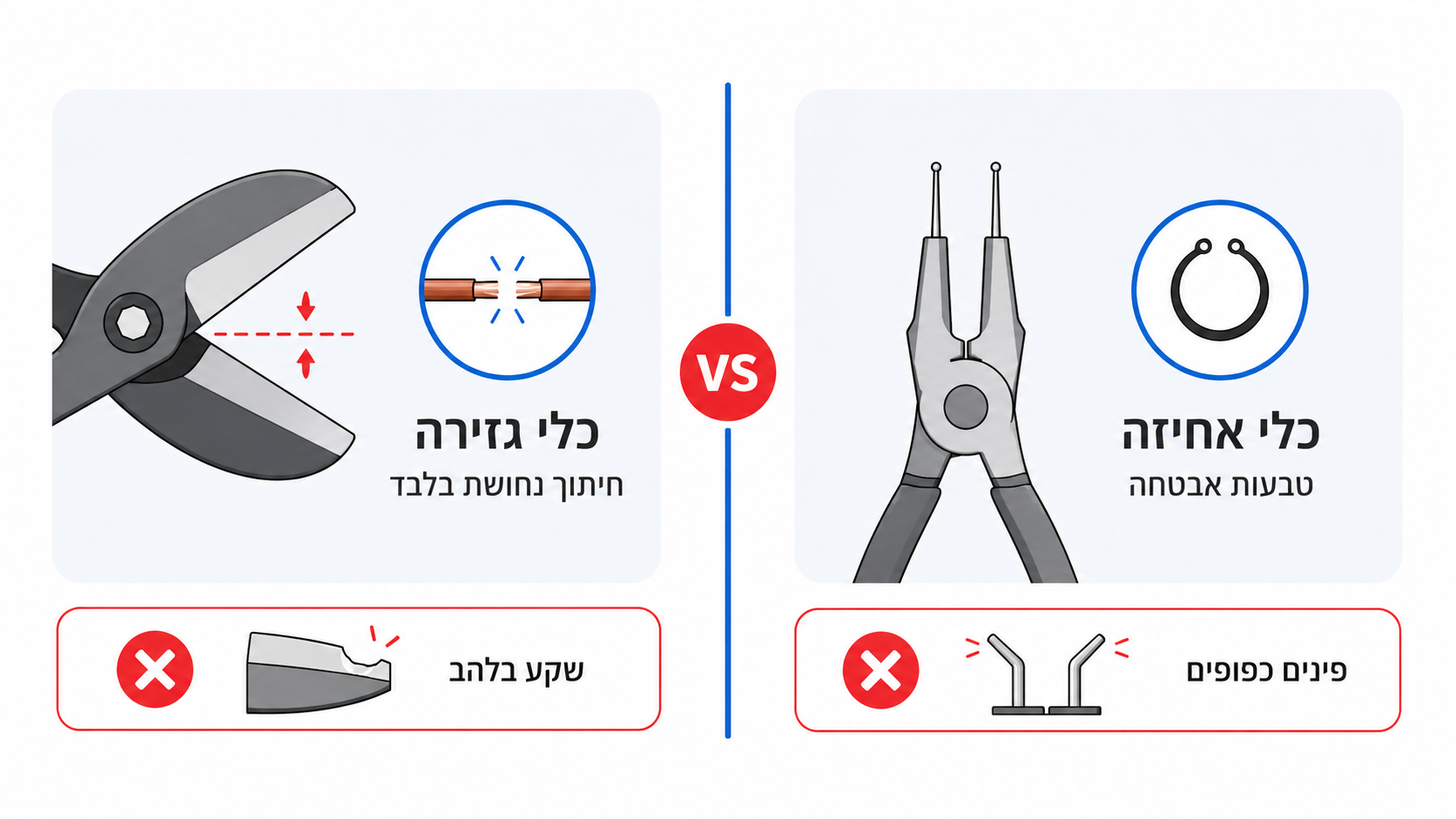

פלייר קפיצים (פלייר לטבעות זיגר, Seeger rings) הוא כלי אחיזה. הוא נועד לכווץ או להרחיב טבעות אבטחה במנגנונים מכניים, ויש לו פינים דקים בקצה במקום להבים. הוא לא חותך כלום, אף פעם.
קטר לאלקטרוניקה הוא כלי גזירה בלבד. אם ניסיתם לחתוך טבעת פלדה עם הקטר, נשארתם עם שקע בלהב. אם ניסיתם ללחוץ חוט בין פיני פלייר הקפיצים, כופפתם את הפינים והכלי איבד את היכולת להיכנס לחורי הטבעת.
מעבדה שעוסקת גם במכניקה עדינה, למשל תיקוני מארזים ומנגנוני צירים, צריכה את שני הכלים במגירה. לא אחד מהם.
קטר אלקטרוניקה כלי גזירה, פלייר קפיצים כלי אחיזה, שני כלים נפרדים
אורך הכלי, 115 מ"מ מול 135 מ"מ
האורך משפיע ישירות על שתי תכונות מנוגדות, שליטה מול מומנט.
קטר באורך 115 עד 125 מ"מ מתנהג ביד כמו עט. אתם מרגישים את רגע הגזירה באצבעות, והתנועה קטנה ומדויקת. זה האורך הנכון לעבודת מעבדה על לוחות צפופים ולתיקוני סלולר.
קטר באורך 130 עד 140 מ"מ נותן זרוע ארוכה יותר ולכן פחות כוח אצבעות לכל חיתוך. הוא נוח לחיווט לוחות חשמל ואלקטרוניקה כללית ולחוטי חיווט בקוטר 1.3 מ"מ ומעלה, אבל בעבודה בין רכיבים הוא מסתיר לכם את שדה הראייה.
מי שעובד שמונה שעות ביום ומרגיש עייפות ביד, לרוב לא צריך כלי חדש אלא כלי ארוך ב-15 מ"מ.
תחזוקה, איך קטר שורד עשור במעבדה
קטר אלקטרוניקה איכותי מתוצרת גרמניה הוא השקעה של שנים, בתנאי שמתייחסים אליו כמו למכשיר מדידה ולא כמו לפטיש.
נקו שאריות פלקס, אבק ושבבי מתכת בסוף כל יום עבודה. שאריות פלקס מתקשות בציר והופכות את התנועה לחורקת. שמנו טיפה אחת של שמן מכונות דק על הציר המרכזי אחת לחודש, לא יותר, ונגבו את העודף כדי שלא ידבק אליו אבק.
אחסון הוא החלק שרוב הטכנאים מדלגים עליו. מגירה שבה הכלים נוגעים אחד בשני היא מתכון ללהבים פגומים. מתלה ייעודי או מגירת ספוג חתוכה פותרים את זה.
וכלל הזהב: כלי אחד מוגדר לנחושת בלבד, "קודש הקודשים" של השולחן, וכלי אחר לכל השאר. מי שמערבב, מגלה תוך חצי שנה שהכלי היקר כבר לא חותך נקי.
חמש טעויות שמקצרות חיי קטר
מהשטח, אחרי יותר משלושה עשורים שבהם אנחנו מלווים טכנאים ומעבדות.
הראשונה היא תנועת פיתול בזמן החיתוך. אתם לוחצים, החוט לא נחתך עד הסוף, ואתם מסובבים את היד. זה בדיוק מה ששובר את שפיץ הלהב. סוגרים עד הסוף בלחיצה אחת ישרה או משתמשים בכלי חזק יותר.
השנייה, חיתוך קפיצים, סיכות פלדה וברגי מארז. השלישית, שימוש בקטר כמלקחיים למשיכת רכיב תקוע, מה שמכופף את הצירים ומאבד את האיפוס. הרביעית, נפילה מהשולחן על רצפת בטון, שגם אם היא לא משאירה סימן חיצוני מזיזה את הלסתות ממישור אפס.
החמישית והשקטה מכולן: חיתוך בקצה הלהב במקום באמצע. הקצה הוא האזור החלש ביותר בכלי.
איך בוחרים בפועל, בלי לקנות ארבעה כלים
אצלנו בחנות באור יהודה, 900 מ"ר של אולם תצוגה ומחסן, אנחנו מתחילים כל שיחה בשאלה אחת: מה מונח לכם על השולחן ברוב השעות.

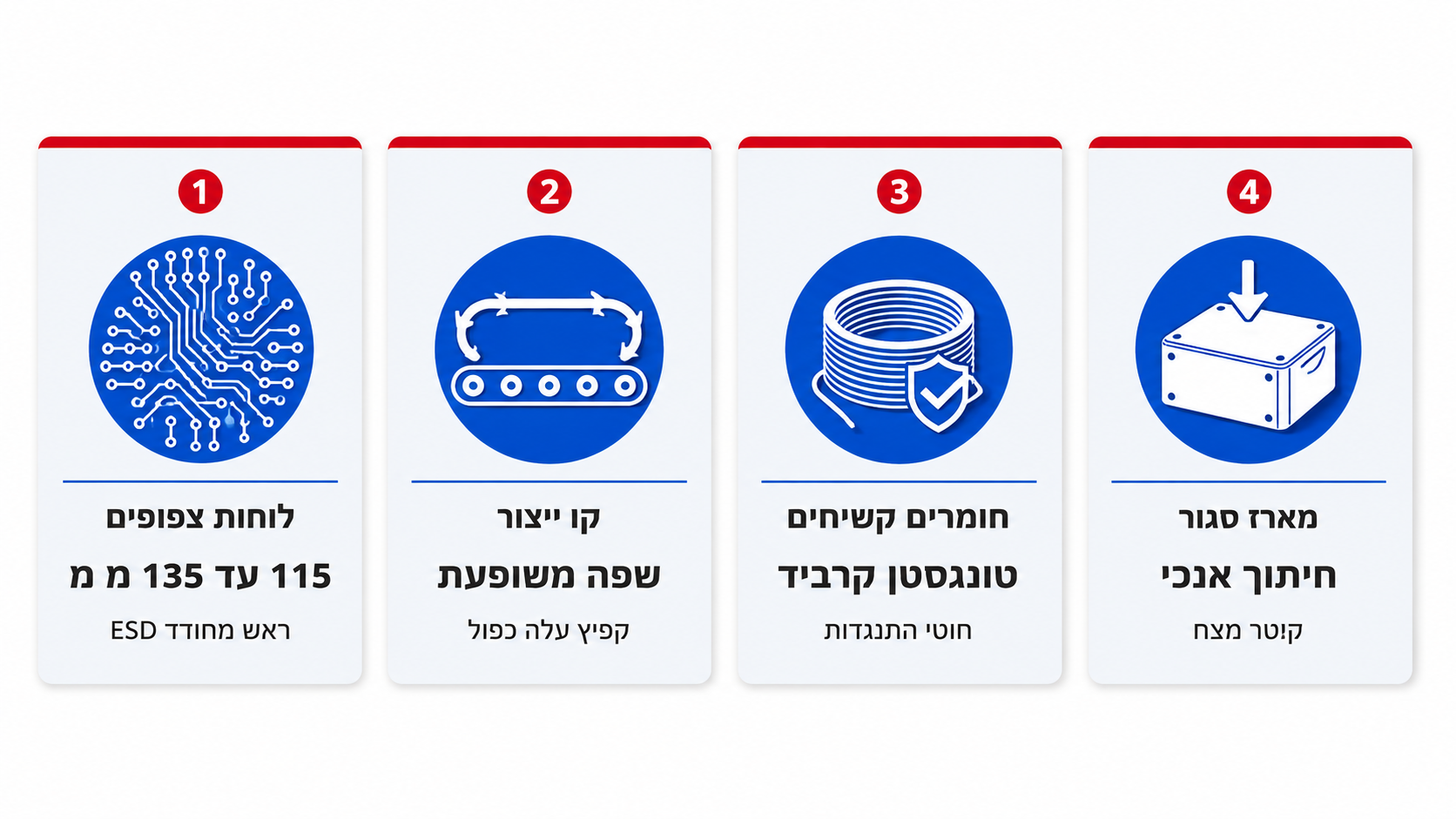

מעבדת תיקונים על לוחות צפופים: ראש מחודד, חיתוך שטוח, 115 עד 135 מ"מ, ידיות ESD. קו ייצור והרכבה: ראש אובאלי עם שפה משופעת וקפיץ עלה כפול, כי עמידות חשובה שם יותר מגימור אפס. עבודה עם חומרים קשיחים או חוטי התנגדות: בקים טונגסטן קרביד. מארזים סגורים וחיתוך אנכי: קטר מצח ייעודי.
