חשמלאי שקונה קטר צד בעשרים וחמישה שקלים בחנות כלבו חוזר אלינו בדרך כלל בתוך חודשיים. הסיפור זהה כמעט בכל פעם. הלהבים נגסו פעם אחת בחוט ברזל קשה מדי, נשאר בהם ניקור זעיר בשפת החיתוך, ומאותו רגע הכלי לא גוזר יותר. הוא ממעך.
קטר צד, בשמו הנוסף חותך צד, ובעגה הטכנית בשטח פשוט קטר, הוא כלי יד ייעודי שמבוסס על מנגנון גזירה אלכסוני, לביצוע חיתוך תיל, חוטי נחושת ואלומיניום, אזיקונים ורגלי רכיבים. המבנה המכני הוא כל הסיפור. הלהבים ממוקמים בזווית ביחס לידיות האחיזה, כך שהיד שלכם לא מסתירה את נקודת החיתוך ואפשר להיכנס לתעלה צפופה או לחתוך קרוב מאוד למשטח.
זה כלי חובה בארגז של כל חשמלאי, טכנאי אלקטרוניקה, אינסטלטור ואיש אחזקה. וזה גם אחד הכלים שאנשי מקצוע שורפים הכי מהר, בגלל כמה טעויות בחירה שנפרט כאן.
בחירת קטר צד מתאים לפי סוג החומר והמשימה
בכתבה זו
- ההבדל בין קטר צד, קטר חזית וקטר שטוח (Flush)
- איך לבחור קטר לפי קשיחות החומר שנחתך
- למה קטר ממעך במקום לגזור, ואיך מזהים כלי שסיים את תפקידו
- מתי חובה ידיות מבודדות VDE ומתי מספיק קטר סטנדרטי
- עקרונות תחזוקה שמאריכים חיי כלי, ומתי כדאי להחליף במקום להשחיז
- השוואת דגמים מומלצים מהמלאי שלנו לפי סוג העבודה
תוכן העניינים
- קטר צד, חותך צד, קטר אלכסוני, אותו כלי
- מה עושים עם קטר צד ביום עבודה
- איך בוחרים קטר צד לפי החומר
- הטעות שהורגת קטרים, חוט פסנתר בכלי לנחושת
- קטר צד מול קטר חזית
- קטר חיתוך שטוח (Flush)
- חיתוך אזיקונים נכון
- למה הקטר ממעך את התיל
- אחיזה נכונה ובטיחות עיניים
- תחזוקה שוטפת
- להשחיז או להחליף
- קטר צד לחשמל מול אלקטרוניקה
- טבלת החלטה לפי משימה
- דגמים מומלצים מהמלאי
- טעויות שמקצרות חיי קטר
- שאלות נפוצות
כלים נבחרים
קטר צד, חותך צד, קטר אלכסוני. אותו כלי
קטר צד הוא צבת חיתוך שזוג להביה ממוקמים בזווית אלכסונית לציר הידיות, ומיועד לבצע חיתוך תיל, חוטים ומוליכים בצורה מדויקת ומהירה. בקטלוגים באנגלית תמצאו אותו כ-Diagonal Cutters או Side Cutters, ובעברית מקצועית קטר אלכסוני.
למה זה משנה שתדעו את שלושת השמות? כי כשאתם מזמינים אספקה לאתר בטלפון, "תביא לי קטר" יכול להגיע כקטר חזית או כחותך כבלים. שימוש במונח המדויק חוסך נסיעה חוזרת.
הזווית האלכסונית נותנת יתרון שאין לציוד חיתוך חזיתי, ראות מלאה לנקודת החיתוך. תקנות הבטיחות בעבודה בנושא ציוד מגן אישי ותחזוקתו מדגישות עקרון שווה לכלי יד. כלי שמתאים לחומר מפחית עומס מכני, וכלי שלא מתאים מייצר סיכון.
מה בעצם עושים איתו במשך יום עבודה שלם
משתמשים בקטר צד לחיתוכים מהירים ונקיים של מוליכי נחושת ואלומיניום, לקיצור רגלי רכיבים אלקטרוניים, לקטימת אזיקונים ולקיצור חוטים וסיבים בזמן התקנה ותחזוקה. זה הכלי שיוצא מהחגורה עשרות פעמים ביום, ולכן כל גרם וכל מילימטר בראש שלו מתורגמים לזמן.
חשמלאים קיצור מוליכים בתעלות אצבע, בקופסאות חיבורים ובלוחות. חיתוך גיד 2.5 מ"מ מרובה חוטים דורש להב חד, אחרת נשארים סיבים בולטים שמפריעים להברגה במהדק.
טכנאי אלקטרוניקה ותקשורת חיתוך גידים דקים, סידור חיווט בכבלי רשת וקיצור רגלי רכיבים בלוח מעגלים מודפס (PCB) לאחר הלחמה.
מתקינים ואנשי אחזקה קטימת אזיקונים בתשתיות, קיבוע צרורות כבלים והכנת מוליכים לחיבור בארון פיקוד.
איך בוחרים קטר צד לפי החומר שאתם חותכים
הבחירה מבוצעת לפי ארבעה נתונים, חומר החיתוך (רך מול קשיח), קוטר המוליך המקסימלי, רמת הנגישות הנדרשת (גודל ופרופיל הראש) וסוג הידיות, כלומר ציפוי ארגונומי או בידוד חשמלי תקני.
עבור עבודות תובעניות שדורשות חיתוך של חוטי ברזל או פלדה קשה בבניין, מומלץ לבחור בדגם ייעודי כמו קטר צד לחוטים קשים בעל לסתות מוקשחות במיוחד, עם בידוד עבה שמשכך את הלחץ על כף היד בזמן חיתוך חומר קשיח.
טיפ המומחים של צלח אל תקנו קטר בלי לסגור אותו ידנית שלוש פעמים ולהסתכל על הלהבים כנגד האור. אם רואים פס אור בין הלהבים הסגורים, הכלי כבר לא יגזור גיד דק. תחזירו אותו למדף.
חמישה פרמטרים שבודקים לפני שמוציאים את הארנק
ראשון, טווח החיתוך וסוג החומר המותר במפרט היצרן, חוט רך, חוט קשה או חוט פסנתר, כל אחד בקוטר שונה. שני, דרגת הקשחת הלהבים, כאשר הקשחת אינדוקציה בלסתות מגיעה בכלים איכותיים לטווח 62 עד 64 HRC. שלישי, גודל הכלי ופרופיל הראש, כי ראש דק נכנס לתעלה שראש עבה לא מתקרב אליה.
רביעי, מבנה הידיות. ציפוי דו-רכיבי Soft-grip מונע החלקה כשהידיים מזיעות, וידיות מבודדות VDE נדרשות בסביבת מתח. חמישי, קפיץ מחזיר, שהוא הפרמטר שמחליט אם תסיימו יום של 300 חיתוכי אזיקונים עם יד תקינה או עם כף יד תפוסה.
כלי גדול יותר חותך יותר טוב? לא בהכרח
ידית ארוכה יותר מגדילה את הכוח שמגיע ללהב, וזה נכון מכנית. קטר 180 מ"מ באמת ידרוש מכם פחות מאמץ מקטר 140 מ"מ על אותו חוט נחושת.
אבל בשטח זה עובד גם הפוך. כלי 200 מ"מ עם ראש עבה פשוט לא נכנס בין שורות מהדקים בלוח דירתי, ואתם מוצאים את עצמכם חותכים בזווית עקומה ומועכים את הגיד. מהצד השני, קטר מיני 115 מ"מ שיכנס לכל מקום יישבר בניסיון ראשון לחתוך חוט קפיץ.
הפתרון המקצועי הוא שני כלים בארגז, אחד קצר לגישה, אחד ארוך לכוח. יחד הם עולים פחות מכלי אחד יוקרתי שמתפשר על שניהם.

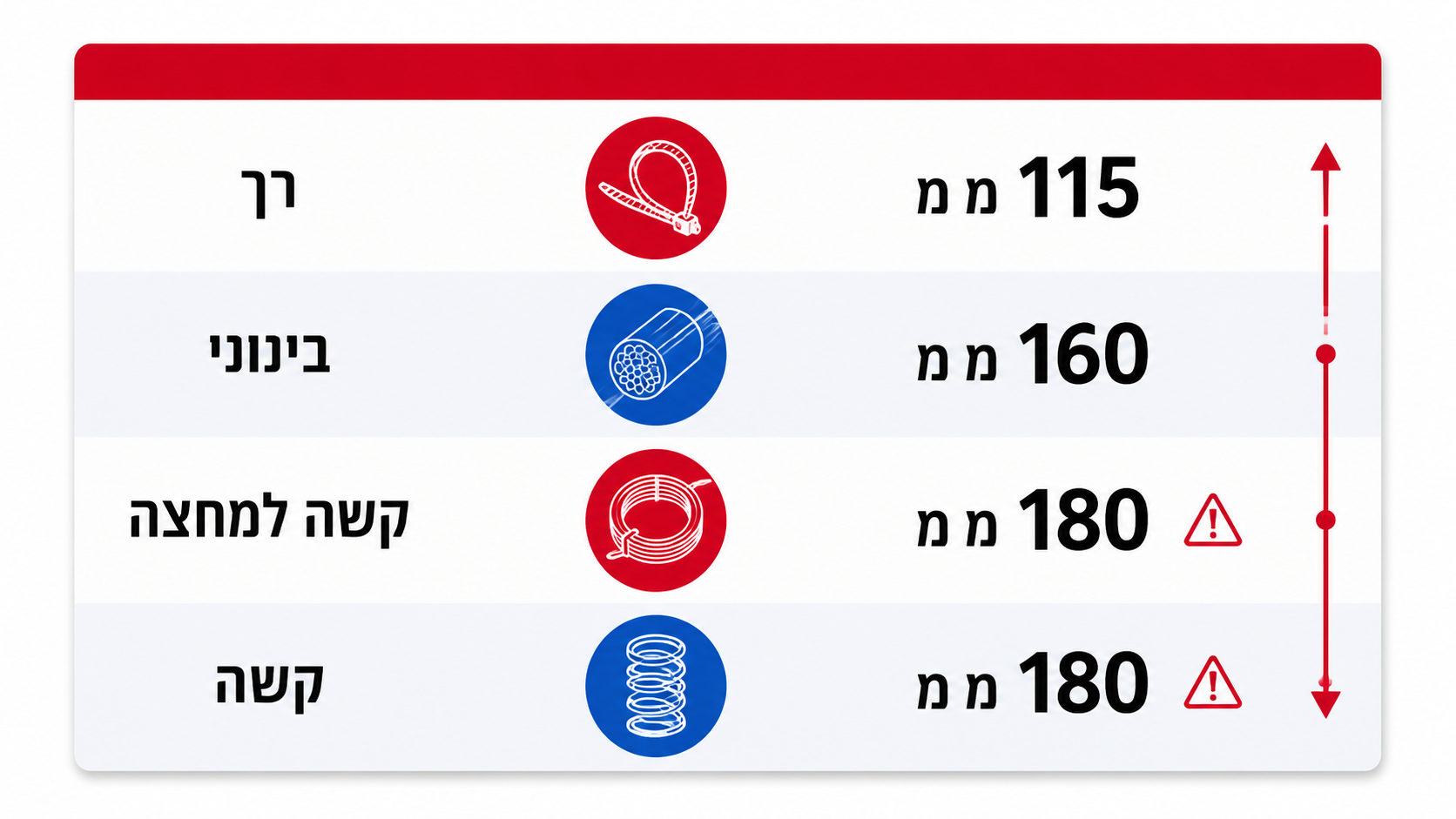

הטעות שהורגת קטרים, חוט פסנתר בכלי לנחושת
קוטר החיתוך המקסימלי משתנה בין כלי לכלי ומוגדר בנפרד עבור חומרים רכים כמו נחושת ועבור חומרים קשים כמו פלדה. כדי לא לשבור את הקטר, אסור לחתוך חומר בקשיחות שמעבר להגדרת היצרן, גם אם מבחינת הקוטר הוא נראה קטן.
דוגמה מהמוסך, חוט קפיץ בקוטר 1.2 מ"מ נראה תמים לחלוטין ליד גיד נחושת 4 מ"מ. הנחושת תיחתך חלק, והקפיץ יוציא ניקור בלהב ביום הראשון.
כלל אצבע בשטח אם נדרשת הפעלת כוח בשתי הידיים על קטר צד רגיל, החומר קשה או עבה מדי עבור הכלי. כשנדרש חיתוך של מוליכים עבים או חוטי מתכת קשים במיוחד, עדיף לעבור לשימוש בציוד ייעודי כדוגמת קטר כח מקצועי 180 מ"מ שמנגנון ההגברה שלו מפחית את מאמץ החיתוך בעד 50 אחוזים.
שימוש בקטר לא מתאים לחוט קשיח גורם לניקור מיידי בלהב
| קשיחות החומר | דוגמאות מהשטח | סוג קטר מתאים | מה קורה אם טועים |
|---|---|---|---|
| רך | אזיקונים, שרשוריות פלסטיק, גידי נחושת דקים | קטר Flush או קטר מיני 115 מ"מ | הכלי מספיק, אין נזק |
| בינוני | נחושת מלאה 2.5 עד 6 מ"מ, אלומיניום, גידי רשת | קטר צד סטנדרטי 160 מ"מ | שחיקה מהירה בכלי מיני |
| קשה למחצה | חוט ברזל רך, חוט קשירה בבניין, ברגי פח | קטר צד לחוטים קשים, לסתות מוקשחות | ניקור בלהב של קטר נחושת |
| קשה | חוט פסנתר, קפיצים, מסמרים, ברגי פלדה | קטר כח 180 מ"מ בלבד | שבר מיידי בלהב או עיקום הציר |
קטר צד מול קטר חזית, מתי כל אחד מנצח
ההבדל המרכזי נמצא בזווית הלהבים ביחס לידיות. בקטר צד הלהבים אלכסוניים לציר הידית ומאפשרים חיתוך מהצד, כשהראייה לנקודת החיתוך פתוחה. בקטר חזית הלהבים ניצבים לקצה הכלי, והחיתוך מתבצע חזיתית, ישר לתוך החומר.
ההשלכה המעשית פשוטה. בעבודות חיווט, כשאתם עוברים על 40 מוליכים בלוח, קטר צד נותן קצב עבודה שקטר חזית לא מתקרב אליו. אתם רואים בדיוק איפה הלהב נוגע, וזווית הכלי טבעית לכף היד.
קטר חזית מנצח בשלושה מצבים, שליפת מסמרים תקועים, חיתוך סיכות וחיתוך צמוד מאוד למשטח אנכי, למשל קטימת בורג בולט על פרופיל. מי שעובד בעץ ובריהוט מכיר את זה טוב יותר מחשמלאי.
מה זה קטר חיתוך שטוח (Flush) ולמי הוא מיותר
קטר צד חיתוך שטוח (Flush Cutter) מצויד בלהבים עם פאזה ישרה בצדם החיצוני, שמאפשרת חיתוך נקי לחלוטין בקו המשטח, בלי בליטה משופעת. בקטר רגיל יש פאזה משני הצדדים, ולכן תמיד נשאר שיפוע קטן ומחודד.
למי זה קריטי? לטכנאי אלקטרוניקה שמקצר רגלי רכיבים אחרי הלחמה ולא רוצה קצה שיגרד מסלול שכן על ה-PCB. גם בתעשיות התעופה והרכב עובדים איתו לקטימת אזיקונים, מסיבות בטיחות ידיים.
אזהרת כלי שכדאי לתלות מעל שולחן העבודה, הקטרים האלה עדינים במיוחד ולעולם אין לחתוך איתם חוטי מתכת קשים. פאזה שטוחה היא פאזה דקה, ודקה נשברת. חשמלאי שעובד רק על תעלות ומהדקים לא באמת צריך אחד כזה בחגורה.
איך חותכים אזיקון בלי להשאיר סכין בתעלה
כן, קטר צד מתאים מאוד לחיתוך אזיקונים, אבל כדי למנוע קצה חד ודוקר יש להשתמש בקטר שטוח, או להצמיד את הלהב השטוח של הקטר בדיוק לקו הראש של האזיקון.
חיתוך אלכסוני שגוי משאיר קצה חד שמתפקד כסכין זעירה. העובד הבא שישחיל כבל באותה תעלה ייפגע, וזה קורה בעיקר בתעלות סמויות שאי אפשר לראות לתוכן. ראינו יותר מדי חתכים בכפות ידיים שנגרמו מאזיקון שנקטם בשלוש שניות לא נכונות.
טיפ מקצועי מהניסיון שלנו אחרי החיתוך העבירו את הכפפה על אזור ראש האזיקון. אם הכפפה נתפסת, יש בליטה. חוזרים על החיתוך צמוד יותר. שתי שניות בדיקה במקום שלושה תפרים בחדר מיון.

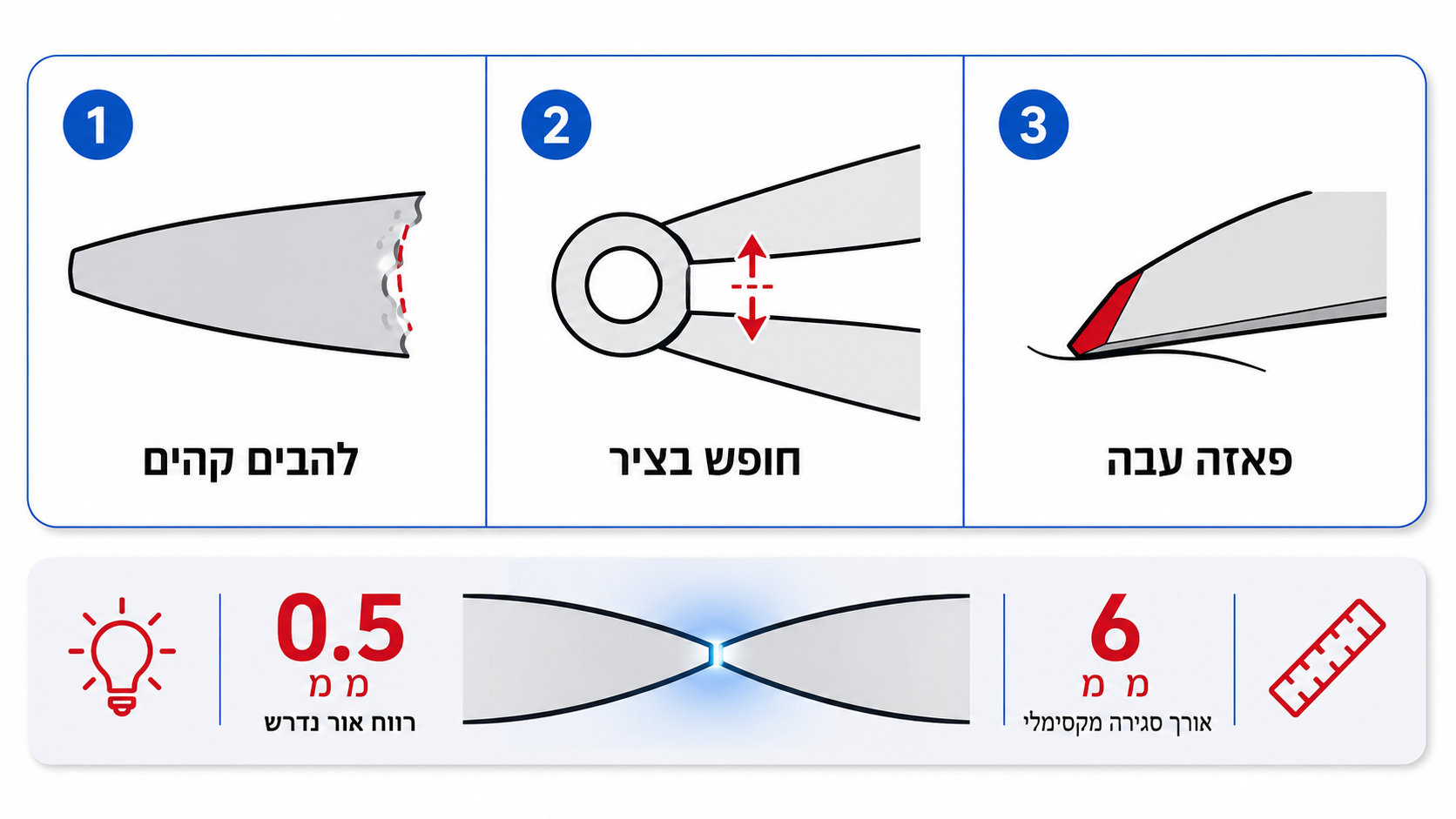

למה הקטר ממעך את התיל במקום לגזור אותו
קטר ממעך במקום לגזור בשלושה מצבים, הלהבים איבדו את חדותם, נוצר חופש בציר המרכזי שמרחיק בין הלהבים, או שמנסים לחתוך גיד רך מאוד בכלי עם פאזה עבה שמיועדת לחומרים קשים.
המעיכה מתגלה קודם כל בגידי נחושת דקים ובכבלי תקשורת גמישים. בחוט 6 מ"מ אולי לא תשימו לב, בגיד 0.5 מ"מ של כבל רשת זה מיד הופך לחיבור בעייתי.
הסיבה השכיחה ביותר היא היסטורית, מישהו כבר חתך עם הכלי חומר קשה מדי, הלחץ פתח את הציר, ומאז שני הלהבים לא נפגשים קו על קו. בדיקה של עשר שניות, סגרו את הקטר והרימו אותו נגד הנורה. פס אור בין הלהבים פירושו שהכלי סיים את תפקידו כחותך מדויק.
בדיקת סגירה מול האור מזהה כלי שכבר לא גוזר במדויק
האחיזה שמונעת רסיס תיל בעין
אחיזה נכונה מבוצעת כשכל היד עוטפת את הידיות במלואן, כיוון החיתוך מופנה הרחק מהגוף ומהפנים, ותמיד עם משקפי מגן. חיתוך תיל מייצר חתיכה קטנה שעפה במהירות גבוהה, וזו אחת מפגיעות העיניים הנפוצות בעבודות חשמל ואחזקה.
מסמכי ההדרכה של המוסד לבטיחות ולגהות בנושא חבישת משקפי מגן בעבודות תעשייה קובעים במפורש חובת הגנת עיניים כשקיים סיכון לרסיסים ושבבים. חיתוך תיל נכנס בדיוק לקטגוריה הזו.
שני הרגלים שמשנים את התמונה, אחיזה של החתיכה הנקטמת ביד השנייה, כך שהיא לא עפה לכלום, וחיתוך בעמידה מאוזנת ולא בהתמתחות על סולם. מי שחותך תוך כדי מתיחה מפעיל כוח בזווית עקומה, ואז גם הכלי סובל וגם היד.
תחזוקה של שלוש דקות בשבוע
תחזוקת קטר צד דורשת ניקוי שאריות לכלוך ולחות בתום העבודה, שימון תקופתי של ציר התנועה בשמן מכונות קל, ואחסון בסביבה יבשה או בנרתיק ייעודי. זה הכול. שלוש דקות בשבוע מול כלי שמחזיק עשור.
שמן מתאים מונע קורוזיה ומפחית חיכוך בציר, כפי שמוסבר בסקירת המוסד לבטיחות ולגהות בנושא נוזלי עיבוד מתכת ותפקידם במניעת חלודה. טיפה אחת על הציר, פתיחה וסגירה עשר פעמים, ניגוב העודף. אין צורך ביותר.
מה שהורג קטרים בשקט הוא האחסון. כלי שנשכב בתחתית ארגז כלים מתחת למפתחות ולפטיש מקבל מכות ישירות בלהבים. שריטה בגוף הכלי לא מזיזה לאף אחד, מכה בשפת החיתוך מסיימת את העניין.
להשחיז קטר צד או לקנות חדש
ברוב המקרים המקצועיים עדיף להחליף קטר צד שחוק או פגום. השחזה ידנית משנה את זווית הלהבים המקורית, מורידה את שכבת ההקשחה החיצונית ופוגעת בדיוק הסגירה של הכלי.
חשבו על זה בכסף, השחזה במשחזת שולחן לוקחת עשרים דקות, ומייצרת בסוף כלי שגוזר פחות טוב ממה שהיה. אותן עשרים דקות בשטח שוות יותר מקטר חדש בקטגוריית ביניים.
מתי כן שווה לטפל? כשהבעיה היא לכלוך, חלודה שטחית או נוקשות בציר. ניקוי בברשת נחושת, שימון עמוק והפעלה חוזרת מחזירים תחושת עבודה חדשה לגמרי. אם הלהבים סגורים קו על קו והכלי רק תפוס, אל תזרקו אותו. אם יש ניקור בלהב או פס אור בסגירה, הוא נגמר.

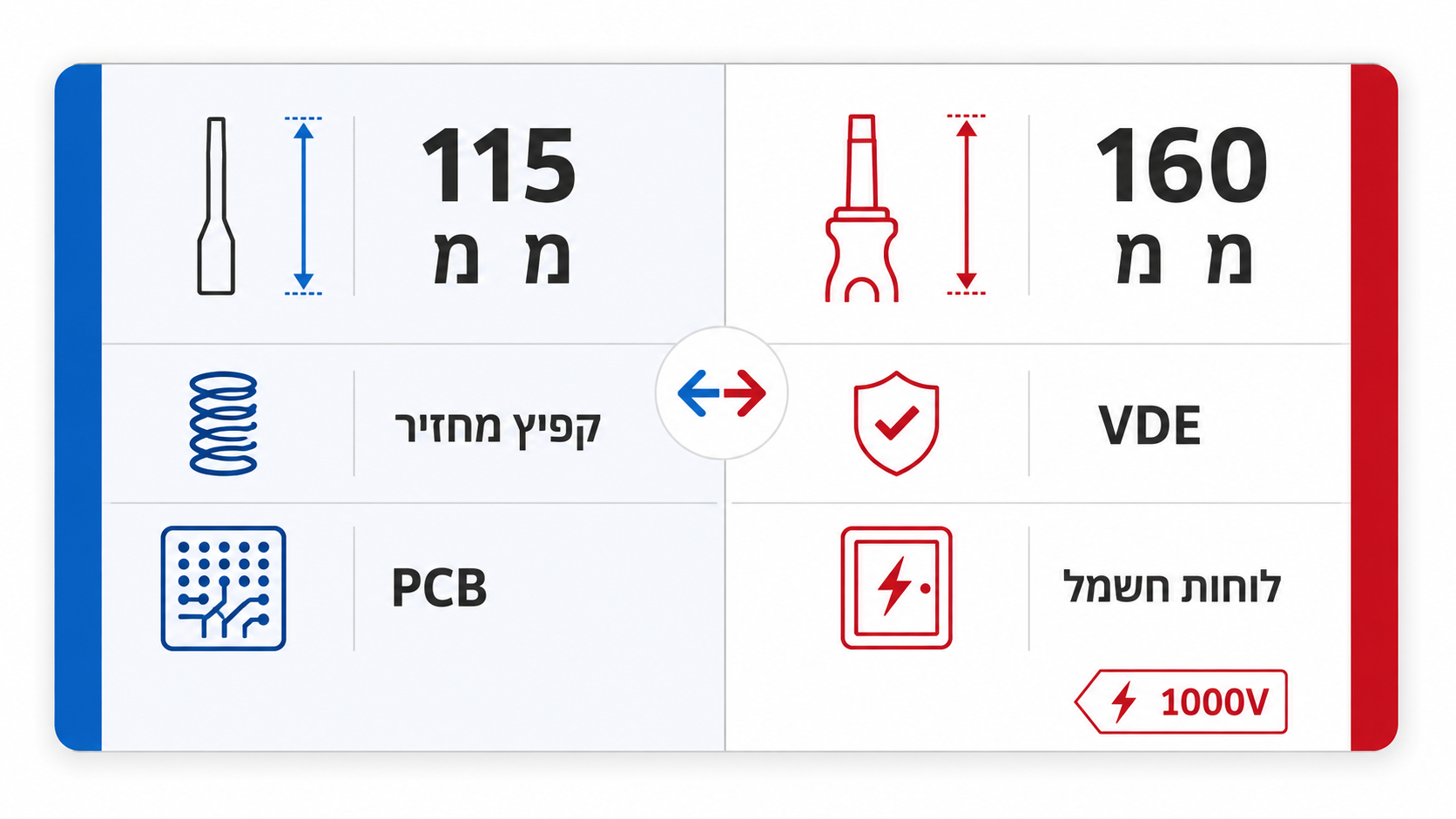

קטר צד לחשמל מול קטר צד לאלקטרוניקה
לעבודות אלקטרוניקה ועבודה עדינה מתאים קטר צד מיני בעל ראש דק וקפיץ מחזיר. לעבודות חשמל נדרש קטר תקני עם ידיות מבודדות VDE שנבדקו לעבודה במתח.
עבור עבודות חיווט עדינות ולוחות מעגלים, מומלץ להיעזר בכלי קומפקטי כמו קטר חותך צד מיני 115 KENDO שמאפשר דיוק מירבי במרחב צפוף בין רכיבים. הראש הצר שלו נכנס למקומות שקטר 160 מ"מ רק דוחף בהם רכיבים.
מנגד, בעבודה בסביבת לוחות חשמל חובה להקפיד על תקני בטיחות ולעבוד עם קטר חותך צד 160 מ"מ C.K VDE בעל בידוד תקני. להלן דגשים ספציפיים לתנאי עבודה מיוחדים.
קטר לעבודות חשמל דורש בידוד תקני, קטר לאלקטרוניקה דורש ראש דק וחיתוך שטוח
מתי חייבים ידיות מבודדות VDE
כל עבודה בסביבת מתח, גם כשהמעגל אמור להיות מנותק, דורשת כלי שעומד בתקני בידוד כגון IEC 60900 או VDE. כלי כזה נבדק ביחידה בבדיקת טבילה ומתח, ולא מדובר בפלסטיק דקורטיבי.
איך מזהים ידיות מבודדות אמיתיות? ציפוי דו-רכיבי עבה, בשני צבעים, עם סימון 1000V מוטבע על הידית ולא מודבק כמדבקה. הידית נמשכת עד קרוב מאוד לראש הכלי, ולא נעצרת באמצע. אנחנו ב"צלח" מוכרים כלים מבודדים רק עם סימון תקן על הידית, נקודה.
מתי ראש שקוע ופרופיל נמוך מכריעים
ראש בפרופיל נמוך הופך להכרחי בשלושה מקומות, תעלות אצבע, קופסאות הסתעפות וארונות פיקוד עמוסים. כאן הכלי צריך להיכנס בין מוליכים קיימים בלי לדחוף אותם ובלי להישען על מהדק.
המספר שקובע הוא עובי הראש, לא אורך הכלי. יש קטרים 160 מ"מ עם ראש דקיק, ויש 140 מ"מ עם ראש עבה שלא עוזר לכם. בחנות באור יהודה אנחנו פשוט מוציאים שני דגמים מהמדף ומראים את ההבדל ביד. זה חוסך דיונים.
איזה קטר לאיזו משימה, טבלת החלטה
| סוג המשימה | סוג קטר מומלץ | יתרון מרכזי | דגשי בטיחות ואיכות |
|---|---|---|---|
| חיתוך תיל נחושת וגידים גמישים | קטר צד סטנדרטי או VDE 160 מ"מ | חיתוך מהיר ואחיזה נוחה | חובת הרכבת משקפי מגן |
| קיצור רגלי רכיבים באלקטרוניקה | קטר חיתוך שטוח (Flush) | חיתוך נקי בגובה המשטח | לא לחתוך חוטי פלדה |
| קטימת אזיקונים בתשתית | קטר Flush או קטר מיני 115 מ"מ | מניעת שפיץ דוקר בתעלה | הצמדת הצד השטוח לראש האזיקון |
| חיתוך חוטי פלדה וברזל קשה | קטר כח Heavy Duty 180 מ"מ | לסתות מוקשחות באינדוקציה | לא להפעיל לחץ מוגזם ביד אחת |
| עבודה בלוחות חשמל צפופים | קטר ראש דק בפרופיל נמוך | נגישות גבוהה למרחב צר | לוודא בידוד תקני מותאם |
דגמים מומלצים מהמלאי שלנו
אנחנו מלווים קבלנים, טכנאים ובעלי מלאכה משנת 1988, ובאולם התצוגה והמחסן שלנו בשטח 900 מ"ר באור יהודה יש בכל רגע נתון עשרות דגמי קטרים. הטבלה הבאה ממקדת את ההבדלים המעשיים בין הדגמים המבוקשים ביותר, כולל היבואנות הרשמית שלנו למותגים הגרמניים ORBISWILL ו-WERA.
| דגם | אורך | ייעוד עיקרי | למי זה מתאים |
|---|---|---|---|
| KENDO מיני | 115 מ"מ | חיווט עדין, PCB, רגלי רכיבים | טכנאי אלקטרוניקה ומעבדות |
| C.K VDE | 160 מ"מ | עבודה מבודדת בסביבת מתח | חשמלאים מוסמכים, לוחות חשמל |
| C.K H.D בידוד קל | 180 מ"מ | עבודה כללית, גוף ברזל יצוק מחוזק, פח עד 0.8 מ"מ | אחזקה ומתקינים בשטח |
| ORBISWILL לחוטים קשים | מידות משתנות | נחושת, ברזל ופלדה קשה בבניין | בנייה ותעשייה כבדה |
| NWS קטר כח (גרמניה) | 180 מ"מ | חוטי פסנתר, ברגים, מנגנון הגברה D2 | מסגרים, מוסכים, תעשייה |
חמש טעויות שמקצרות חיי קטר צד
הטעויות הנפוצות ביותר הן חיתוך חומרים קשים מדי לכלי, שימוש בקטר כפטיש קטן, כיפוף ופיתול מתכות בעזרת הלסתות, הזנחת שימון הציר, ואחסון בלי הגנה.
תפיסה ופיתול של חוט בלסתות הקטר מעקמת את הציר, ואחרי זה שום שימון בעולם לא יחזיר את הסגירה המדויקת. הלסתות של קטר בנויות לגזירה בציר אחד, לא לפיתול. לזה יש פלייר.
וחיתוך כבל פלדה או מסמר עם קטר נחושת רגיל יוצר שבר מיידי בלהב. לא שחיקה הדרגתית. שבר, בפעם הראשונה.
אם אתם לא בטוחים מה הכלי שלכם מורשה לחתוך, תתקשרו אלינו ל-03-5337349 או תקפצו לרחוב המלאכה 9 באור יהודה. ייעוץ פנים אל פנים לוקח חמש דקות וחוסך כלי. אספקה לכל הארץ, ומשלוח חינם בקנייה מעל 499 ש"ח ברוב המוצרים.
כלים נוספים שכדאי להכיר
שאלות שחוזרות מול הדלפק
שאלות שלקוחות שואלים לפני רכישת קטר צד
לסיכום
קטר צד נכון נבחר לפי חומר החיתוך, קוטר מקסימלי, נגישות למרחב עבודה ורמת הבידוד הנדרשת, לא לפי מחיר בלבד. כלי שמתאים למשימה מחזיק שנים, כלי שמפעילים מעבר למפרט שלו נשבר בפעם הראשונה שהוא נתקל בחומר קשה מדי.
בחנות "צלח" באור יהודה תוכלו לבדוק ביד את ההבדל בין דגמים, לקבל ייעוץ מותאם למשימה שלכם, ולבחור את הכלי שיישאר בחגורה בלי חזרות מיותרות.
