קטר צד מבודד ופלייר מבודד הם שני כלי היד הבסיסיים ביותר של כל חשמלאי, אך לא כל מה שנראה "מבודד" עומד בתקן. הידיות הכתומות והאדומות הפכו לסימן מסחרי ויזואלי, בעוד שהבידוד האמיתי נבדק במעבדה תחת מתח גבוה פי עשרה מדירוג הכלי, ומאושר בתקן בינלאומי מחייב.
המאמר הזה בונה על ניסיון של שנות עבודה מול חשמלאים, מתקינים וקבלנים בדלפק החנות. הוא מסביר מה עומד מאחורי הסימון VDE ותקן IEC 60900, איך לבחור אורך כלי לפי סוג העבודה, ומה ההבדל המעשי בין קטר חיתוך לפלייר אחיזה. אנחנו ב"צלח – הכל למקצוען" מוכרים ציוד חשמלאים מאז 1988, ומדובר בכלי שאסור להתפשר עליו.
מה תמצאו במאמר
- ההבדל בין בידוד תקני VDE לבידוד קוסמטי בלבד
- ההבדל התפקודי בין קטר צד לפלייר מבודד
- מה אומרים דירוגי 1000V AC ו-1500V DC בפועל
- איך בוחרים אורך כלי לפי סוג העבודה, 145 עד 200 מ"מ
- איך מזהים כלי פגום ומתי מחליפים אותו
- הרכבת סט בסיס וסט שדרוג לחשמלאי מקצועי
תוכן עניינים
- הידיות היו כתומות, הבידוד לא היה שם
- קטר צד מול פלייר – מי חותך ומי מחזיק
- מה בעצם עובר הכלי לפני שהוא מקבל VDE
- 1000V AC ו-1500V DC – מה המספרים אומרים בפועל
- 145, 160, 180 או 200 מ"מ – איך האורך משנה את היום
- טבלת התאמה – אורך הכלי מול סוג העבודה
- איך מזהים בידוד תקני מול בידוד דמה
- עבודה על מתח חי – מה הכלי לא עושה בשבילכם
- חתך שטוח מול חתך עם פאזה
- פלייר מבודד בעבודות לוח ותחזוקה
- איך שומרים על הבידוד לאורך שנים
- סט הבסיס מול סט השדרוג לחשמלאי
- מטריצת בטיחות ושאלות נפוצות
כלים נבחרים
הידיות היו כתומות, הבידוד לא היה שם
חשמלאי ותיק סיפר לנו על קופסת חיבורים בקומה שלישית, גיד נחושת 2.5 מ"מ, וקטר שהידיות שלו נראו בדיוק כמו כלי VDE. כתום ואדום, שתי שכבות, אחיזה נעימה. בפועל זו הייתה ידית פלסטיק טבולה בלי שום דירוג חשמלי.
קטר מבודד הוא כלי חיתוך ייעודי לעבודות חשמל ואלקטרוניקה, המשלב להב פלדה מוקשה לחיתוך מדויק של גידים ומוליכים יחד עם שכבת בידוד תקנית על הידיות, שנבדקה במעבדה ומגנה מפני מגע מקרי עד מתח נקוב מוגדר.

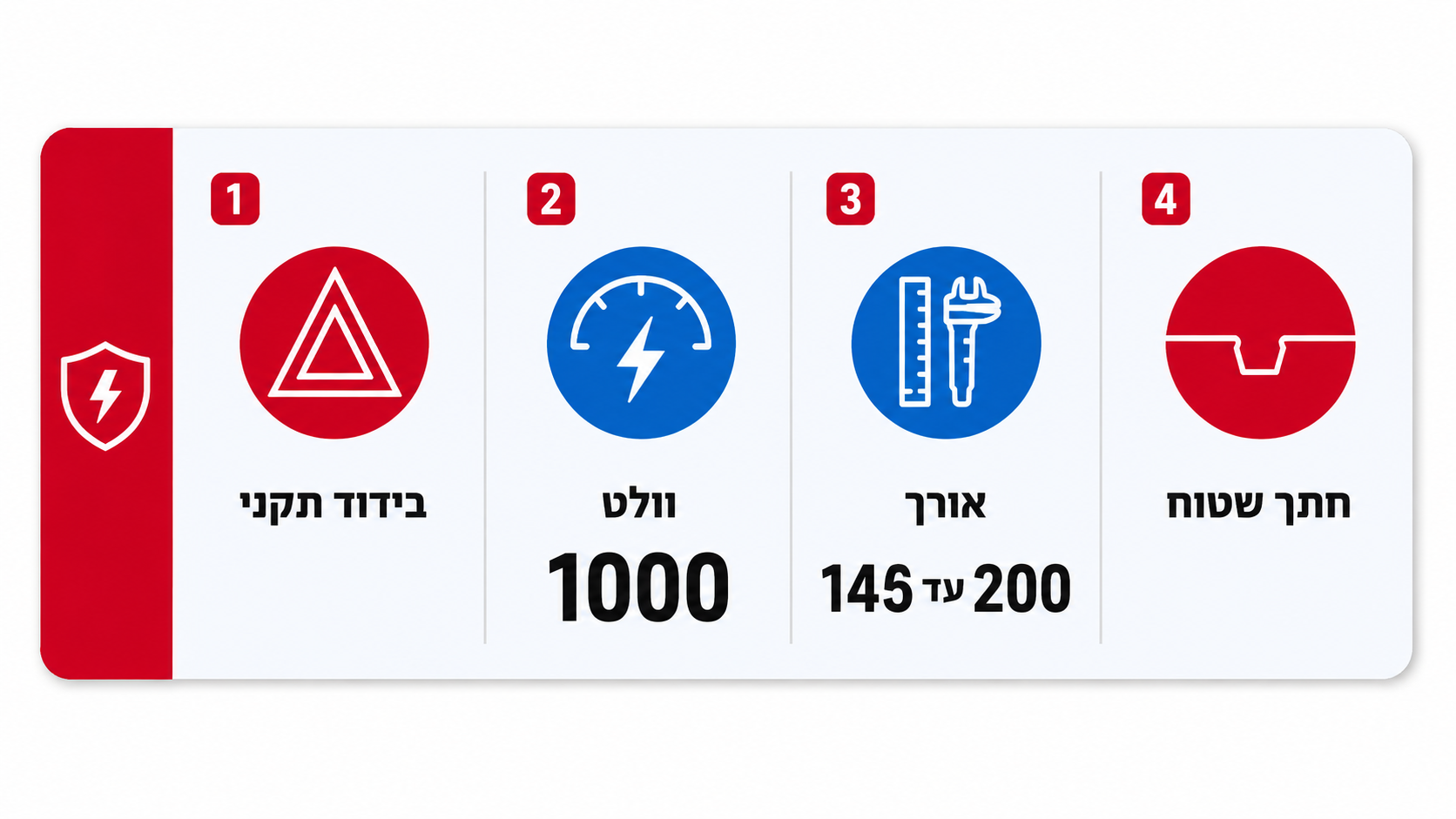

בחירת קטר צד מבודד מתאים מתבססת על אורך הידית ורמת הבידוד
ההבחנה הקריטית היא שהבידוד הוא שכבת הגנה אחרונה לאירוע מגע מקרי. הוא אינו תחליף לניתוק המתח ולנוהל עבודה בטוח. אנחנו ב"צלח" מוכרים כלי חשמלאים מאז 1988, והמשפט הזה חוזר אצלנו על הדלפק כמעט מדי יום.
קטר צד מול פלייר – מי חותך ומי מחזיק
קטר צד מבודד, בשפת השטח פשוט "קטר", נועד לחיתוך חד, מהיר ונקי של גידים, כבלים ואזיקונים. מבנה הלהבים שלו מאפשר להיכנס לקצה חוט בתוך תעלת חיווט ולחתוך בסגירה אחת, בלי לגרור את כל צרור המוליכים.
פלייר מבודד עובד הפוך. המלתעות המשוננות שלו מייצרות שטח מגע רחב לאחיזה, לכיפוף ולמשיכה. זה הכלי שמיישר גיד נחושת, מחזיק אום במקום עמוק, מכופף עין הארקה ומושך חוט תקוע מתוך שרוול.
שני הכלים לא מחליפים זה את זה. כשמנסים לחתוך עם פלייר משולב מוליך 6 מ"מ, הלהבים המשניים נפגמים תוך חודשיים.
מתי שולפים קטר ומתי שולפים פלייר
קטר משמש לקיצור גידים בלוח לפני חיבור למהדק, חיתוך אזיקון בצמוד לראש, גזירת איזולירבנד והכנת מוליך לפני הלחצה לסופית.
פלייר משמש ליישור גידי נחושת קשיחים, החזקת רכיב במקום שהאצבעות לא מגיעות אליו, כיפוף חוט הארקה ושליפת חוט מתוך מוביל. בבחירה בין דגמים ואורכים שונים שווה לעבור על מגוון קטרים מקצועיים ולראות מה מתאים לסוג העבודה היומיומית שלכם.
מה בעצם עובר הכלי לפני שהוא מקבל VDE
סימון VDE יחד עם התקן IEC 60900 אומר שהכלי עבר סדרת בדיקות מעבדה מחמירות. בין הבדיקות, חדירת מתח בטבילה במים בעד 10,000V, עמידות מכנית של הבידוד בטמפרטורות קיצון, מבחני משיכה והידבקות של שכבת הבידוד לגוף המתכת, ובדיקת התנהגות באש. רק אחרי כל אלה מותר לסמן על הידית עבודה בטוחה עד 1000V.
מה מחפשים בשטח – הטבעה של סמל המשולש הכפול, הכיתוב 1000V, וציון התקן על גוף הידית עצמה ולא על מדבקה. את הרישום הישראלי לת"י 60900 אפשר לראות בדף הוועדה של מכון התקנים הישראלי, ואת ההגדרה הבינלאומית המלאה במסמך התקן הרשמי IEC 60900.
1000V AC ו-1500V DC – מה המספרים אומרים בפועל
הדירוג התקני לכלי חשמלאים מבודדים הוא מתח חילופין עד 1000V AC ומתח ישר עד 1500V DC. כל כלי נבדק במפעל במתח גבוה פי 10 מהדירוג שלו, כדי לייצר מרווח ביטחון אמיתי בתנאי שדה של לחות, אבק וכפפות רטובות.

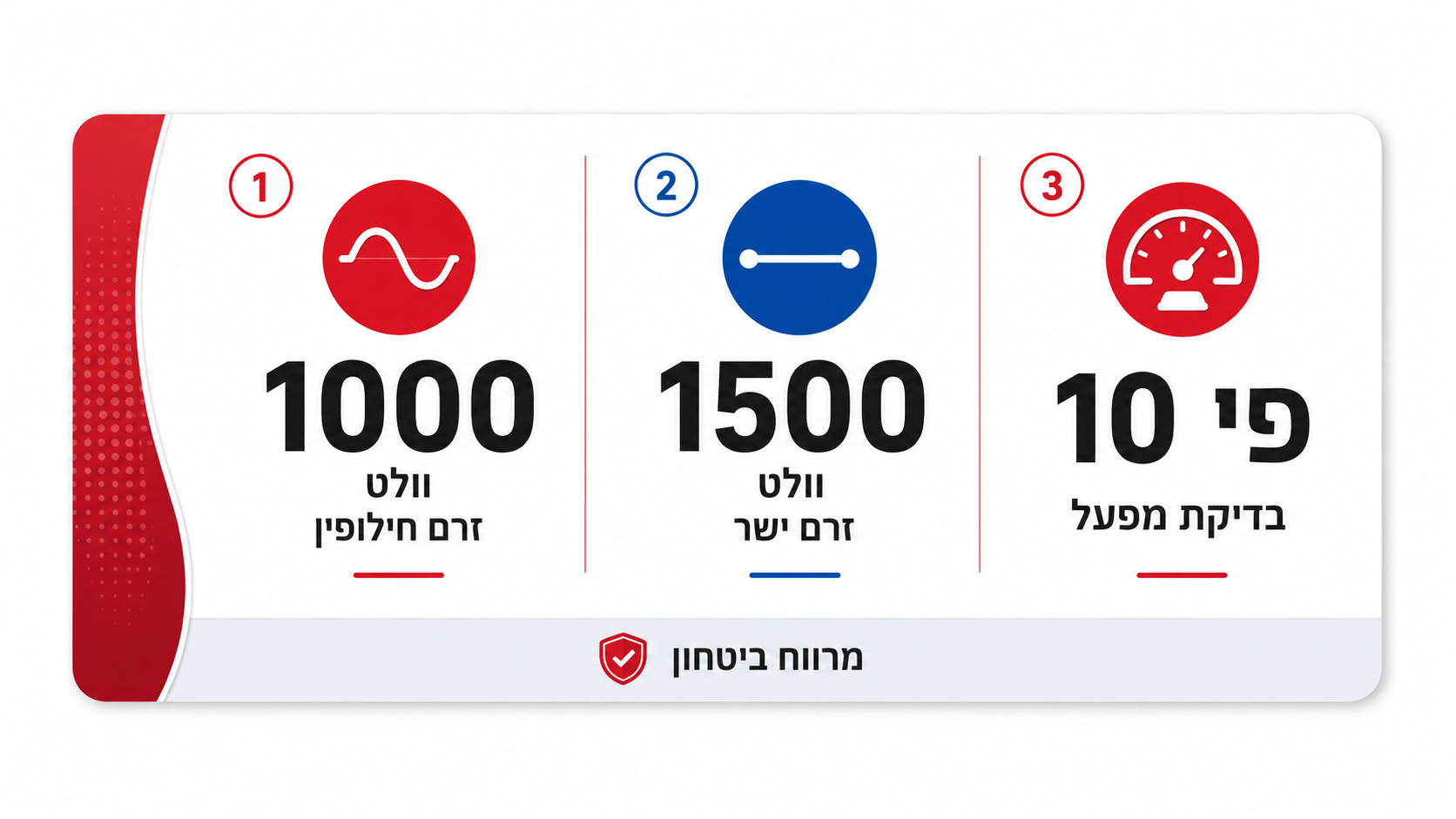

דירוג מתח AC מול DC בכלים מבודדים לפי תקן IEC 60900
מה שהמספר הזה לא נותן הוא היתר לעבודות מתח גבוה מעל 1000V AC. שם נדרש ציוד מיגון אחר לגמרי, לא כלי יד.
נקודה שרוב אנשי המקצוע מפספסים היא שאם הכיתוב על הבידוד נמחק לחלוטין משחיקה או מממס, הכלי מפסיק להיחשב מבודד תקני. כלי כמו קטר מבודד 1000V מבית NWS באורך 145 מ"מ נושא את הסימון בהטבעה עמוקה בגוף הידית בדיוק מהסיבה הזו.
145, 160, 180 או 200 מ"מ – איך האורך משנה את היום
הבחירה באורך היא איזון בין שני דברים שלא הולכים יחד, העברת כוח וחיתוך קל בכלים של 180 עד 200 מ"מ, מול נגישות ותמרון בחללים צפופים בכלים של 145 עד 160 מ"מ.
אורכי 145 עד 160 מ"מ מיועדים לחיווט לוחות צפוף, עבודות פיקוד ובקרה וגידים 0.75 עד 2.5 מ"מ. הראש הצר נכנס בין שורות מהדקים בלי להזיז את הגידים השכנים, וכף היד לא נשחקת אחרי מאות חיתוכים ביום.
אורכי 180 עד 200 מ"מ מספקים זרוע ארוכה יותר וחיתוך קל של מוליכים קשיחים, כבלי הזנה וגידים 6 עד 16 מ"מ. במקרים כאלה ההפרש במאמץ כף היד מגיע לכ-30 אחוז.
כלל אצבע לבחירה מהירה לפי סביבת העבודה
עבודה עיקרית בלוחות חלוקה וקופסאות חיבורים מתאימה לקטר 160 מ"מ, "כלי הבית" של רוב החשמלאים, מאוזן בין כוח לדיוק.
תשתיות, כבלי הזנה ועבודות חוץ מתאימות לקטר כוח 180 עד 200 מ"מ עם להב מחוזק.
תחזוקת אלקטרוניקה, כרטיסים ובקרים מתאימה לכלי קומפקטי כמו קטר בידוד קל לעבודות עדינות באורך 130 מ"מ, שמאפשר חיתוך צמוד בלי להעיף שבב נחושת לתוך המעגל.
טבלת התאמה – אורך הכלי מול סוג העבודה
| אורך כלי | קוטר חיתוך אופייני | יתרון מרכזי | למי זה מתאים |
|---|---|---|---|
| 120 עד 130 מ"מ | עד 1.5 מ"מ נחושת רכה | ראש עדין, חיתוך צמוד לפני שטח | אלקטרוניקה, בקרים, כרטיסי מעגל |
| 145 מ"מ | 1 עד 2.5 מ"מ | נגישות מקסימלית בין מהדקים | חיווט לוחות פיקוד, ארונות תקשורת |
| 160 מ"מ | 1.5 עד 4 מ"מ | איזון כוח ודיוק | לוחות חלוקה, קופסאות חיבורים, שירות |
| 180 עד 200 מ"מ | 4 עד 16 מ"מ | חיתוך בסגירה אחת בלי מאמץ | מתקיני תשתית, כבלי הזנה, תעשייה |
איך מזהים בידוד תקני מול בידוד דמה
כלי מבודד תקני מזוהה בשלושה סימנים פיזיים. ראשון, הטבעה ברורה של דירוג המתח והתקן בגוף הידית. שני, מבנה דו-רכיבי שבו שכבת הבידוד הפנימית בצבע אחד ושכבת האחיזה החיצונית בצבע אחר, כך שכל שריטה עמוקה חושפת מיד צבע שונה ומתריעה. שלישי, מגני אצבעות בליטות בקצה העליון של הידית שמונעות מכף היד להחליק קדימה אל ראש המתכת החשוף.
ידית פלסטיק טבולה רגילה נועדה לנוחות אחיזה בלבד. היא לא נבדקה בשום מתח, ובעבודה על לוח חי היא לא נותנת כלום.
טיפ מקצועי מהניסיון שלנו – אל תתפשרו על כלי בלי הטבעה. מדבקה זה לא סימון.
צ'ק ליסט של 60 שניות לפני שנוגעים בלוח
בדיקה ויזואלית של כל אורך הידית לשלילת סדקים, חריצים, חתכים ושחיקה שחושפת את השכבה הפנימית. אימות שמגני האצבעות שלמים ולא נשברו מנפילה. ניגוב הידיות משמן, ממים ומשבבי מתכת שנדבקו לגומי ומסוגלים להוליך זרם.
כלי שנפל מגובה על רצפת בטון עובר בדיקה כפולה. פגיעת נקודה קטנה בבידוד היא בדיוק המקום שבו מתח פורץ החוצה. הרחבה על דרישות בדיקה ואחזקה של ציוד מגן ואביזרי בידוד מופיעה במסמך המוסד לבטיחות ולגיהות בנושא ציוד מגן בעבודות חשמל.
בדיקה ויזואלית של הבידוד היא חובה לפני כל שימוש בכלי על לוח חי
עבודה על מתח חי – מה הכלי לא עושה בשבילכם

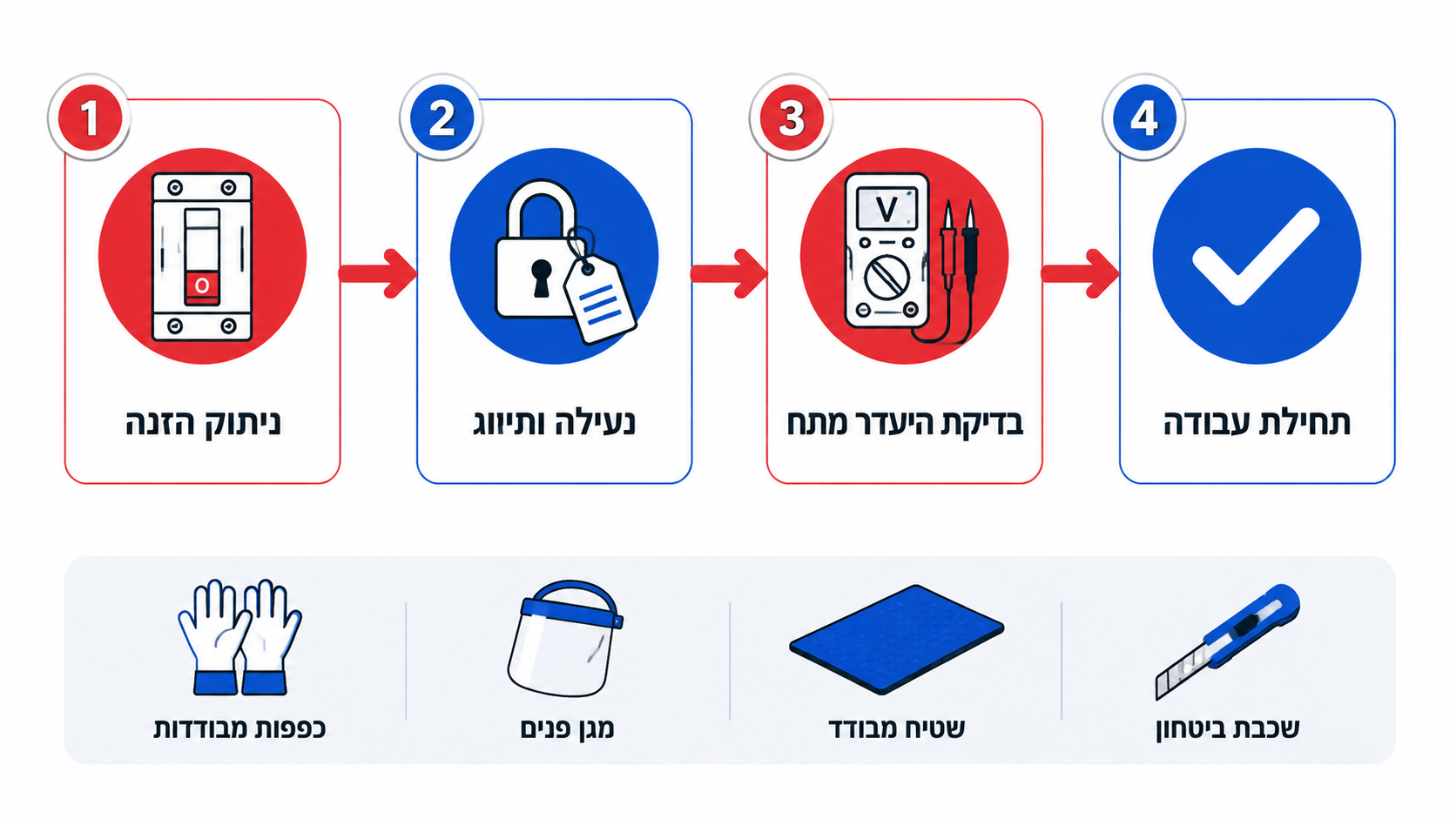

כלל הברזל לא השתנה. מנתקים הזנה, נועלים ומתייגים את המפסק, ובודקים היעדר מתח עם מכשיר מדידה מאומת לפני ואחרי הבדיקה. רק אז מתחילים לעבוד.
קטר מבודד נכנס לתמונה כשכבת ביטחון לאירוע שאף אחד לא תכנן, מוליך שנשאר חי בקצה השני, מעגל שסומן לא נכון בלוח מלפני שנים, שכן שהחזיר מפסק בזמן העבודה.
עבודה מכוונת במתקן חי מותרת לחשמלאים מוסמכים בלבד, לפי התקנות, עם ציוד מגן אישי מלא הכולל כפפות מבודדות, מגן פנים ושטיח מבודד. הכלי המבודד הוא פריט אחד ברשימה, לא הרשימה כולה.
חתך שטוח מול חתך עם פאזה
חתך שטוח (Flush Cut) חותך ישר ונקי בלי להשאיר קצה בולט. זו הבחירה לחיווט צפוף, לסגירת אזיקונים בלי שיניים חדות שקורעות אצבעות בפעם הבאה שפותחים את הארון, ולהכנסת מוליך למהדק בלי זנב מפוצל.
חתך רגיל עם פאזה משאיר קצה מחודד מעט, אבל שיפוע הלהב שומר על חוד החיתוך בעבודה מאומצת על גידים קשיחים וכבלים בקוטר גדול. הוא פשוט עמיד יותר לאורך זמן.
בעבודות בקרה ותקשורת שווה להחזיק שני כלים נפרדים. קטר חיתוך שטוח (Flush Cut) באורך 115 מ"מ עם קפיץ פנימי עושה את העבודה העדינה, וקטר 160 מ"מ עושה את השאר.
ארבע טעויות שהורגות להב קטר בתוך חודש
חיתוך מסמרים, חוט ברזל מגולוון או בורג עם קטר שמיועד לנחושת ואלומיניום בלבד גורם לפגם בשן אחרי חיתוך אחד.
סגירת הלהבים בתנועת פיתול או כיפוף במקום סגירה ישרה מפתחת מרווח בין הלהבים, והכלי מתחיל "ללעוס" גידים במקום לחתוך. חיתוך כבל רב גידי בקוטר שגדול מהמפרט, ושימוש בקטר כפטיש קטן להקשה על מהדק, מסתיימים בדרך כלל אותו דבר.
פלייר מבודד בעבודות לוח ותחזוקה
פלייר מבודד משלב מלתעות אחיזה חזקות, אזור ייעודי לכיפוף מוליכים ולעיתים להבי חיתוך משניים, ומאפשר שליטה ברכיב בתוך סביבה מחושמלת בלי לקרב את האצבעות לפסי צבירה.
שלושה טיפוסים עובדים בשטח. פלייר פטנט אוניברסלי הוא "סוס העבודה" של הלוח. פלייר שפיץ אף ארוך באורך 200 מ"מ הוא "הפינצטה של החשמלאי" ומגיע לעומק תעלת חיווט. פלייר מכופף בזווית 45 מעלות עוקף מכשולים בארון עמוס.
היתרון האמיתי הוא מרחק. שולפים חוט מתוך תעלה עם קצה הכלי, לא עם מפרקי האצבעות במרחק שלושה סנטימטרים ממהדק ראשי.
פלייר שפיץ אף ארוך מגיע לעומק תעלת חיווט ושומר מרחק בטוח מפסי צבירה
איך שומרים על הבידוד לאורך שנים
ניקוי במטלית יבשה, או לחה קלות במים וסבון עדין. אין להשתמש בטינר, בבנזין, באצטון או בחומצות. הממסים האלה פוגעים בשכבת הפולימר ומייבשים אותה עד להיסדקות, גם אם בעין זה נראה תקין.
אחסון בנרתיק או במגירה עם מחיצות, לא בערמה עם מפצלים ומקדחים. שריטה עמוקה שנוצרת בתוך ארגז הכלים היא הסיבה מספר אחת לפסילת כלים מבודדים אצלנו בחנות.
שימון נכון כולל טיפת שמן מכונות עדין על ציר המפרק בלבד, ומיד ניגוב עודפים. שמן על הידיות יוצר משטח חלקלק שמסכן אתכם יותר ממה שהוא מועיל.
סט הבסיס מול סט השדרוג לחשמלאי
סט ייעודי מונע את הרגע שבו אין כלי מתאים לעבודה ומתחילים לאלתר עם מה שיש בכיס. אלתורים הם גורם מרכזי לתאונות עבודה ולבלאי מואץ של כלים יקרים.

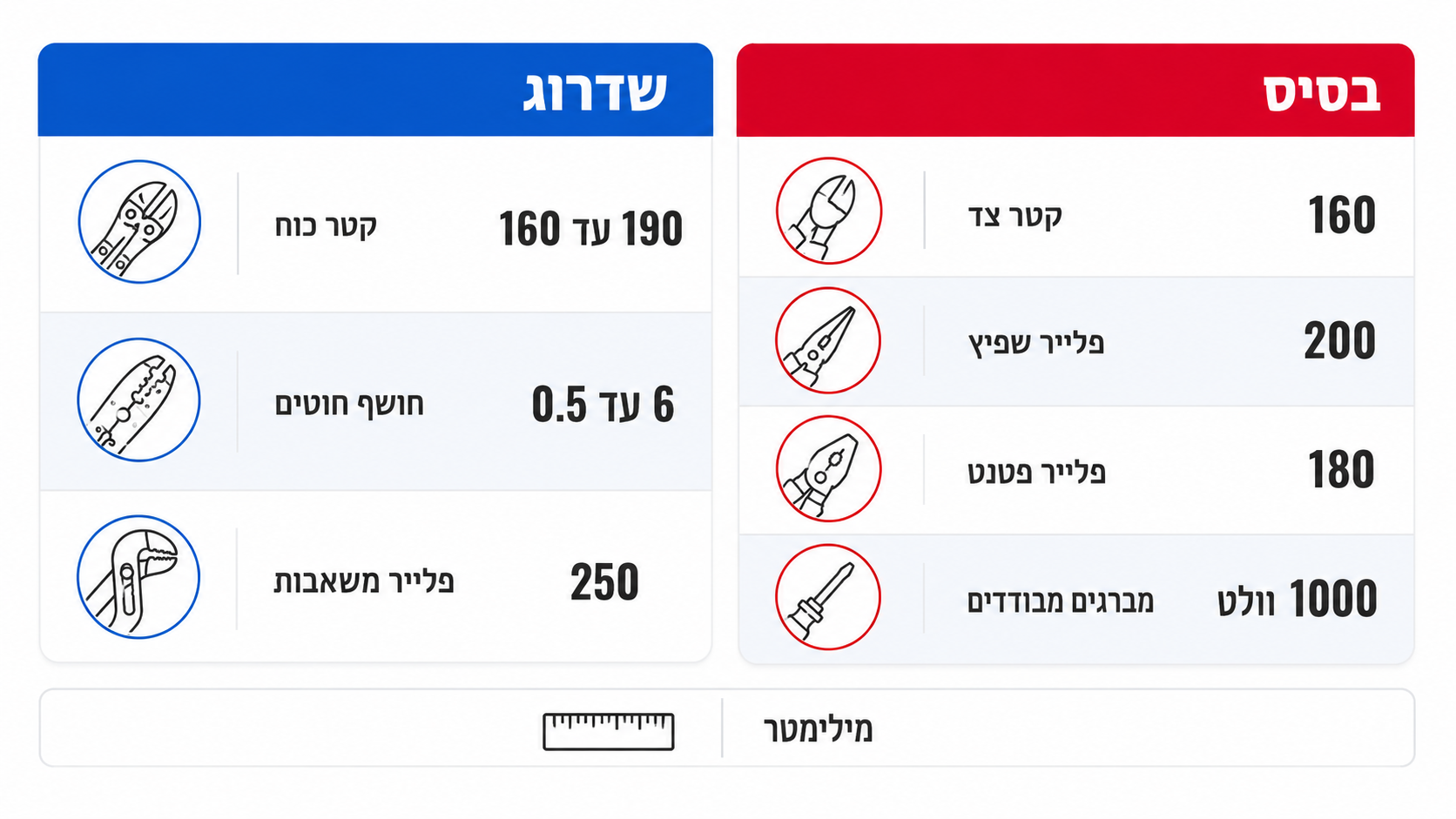

| רמה | כלי | מפרט מומלץ | למה זה בסט |
|---|---|---|---|
| בסיס | קטר צד מבודד | 160 מ"מ, 1000V, VDE | עבודת החיתוך היומיומית בלוח |
| בסיס | פלייר שפיץ מבודד | 200 מ"מ, אף ארוך | חיווט עמוק ותפיסה מדויקת |
| בסיס | פלייר פטנט אוניברסלי | 180 מ"מ | אחיזה, כיפוף ומשיכה כללית |
| בסיס | סט מברגים מבודדים | 1000V, שטוח ופוזידרייב | הידוק מהדקים ובורגי לוח |
| שדרוג | קטר כוח בעל העברת כוח מוגברת | 160 עד 190 מ"מ | חיתוך רציף של חוטים קשיחים |
| שדרוג | פלייר חושף חוטים מבודד | 0.5 עד 6 מ"מ | קילוף מהיר בלי לפגוע בגיד |
| שדרוג | פלייר משאבות מבודד | 250 מ"מ | אומים, מובילים ואטמים |
שדרוגים שמתקיני תעשייה קונים אחרי שנה
מי שעובד יום שלם על לוחות תעשייתיים מגיע בסוף לאותו מקום, כלי חיתוך שני קצר יותר לעבודה בין מהדקים, וכלי כוח נפרד לכבלים. שני כלים ייעודיים במקום אחד "שעושה הכל" חוסכים כשעה ביום עבודה עמוס, וזמן באתר שווה כסף.
מטריצת בטיחות – מצב הבידוד מול ההחלטה
| מצב הכלי | מה רואים | ההחלטה |
|---|---|---|
| תקין | בידוד שלם, נקי, סימון 1000V קריא | מאושר לעבודה, בדיקה ויזואלית לפני כל משמרת |
| שחיקה שטחית | שריטות קלות בשכבה החיצונית בלבד | מעקב, בדיקה קפדנית ותיעוד, החלפה מתוכננת |
| סימון דהוי | ההטבעה נמחקה או לא קריאה | הכלי חדל להיחשב מבודד תקני |
| פגם מבני | סדק עמוק, חתך, כוויה, חשיפת מתכת | פסילה מיידית והוצאה מהארגז |
