טכנאי מרכיב מסך OLED חדש, מהדק את הברגים, מדליק את המכשיר ורואה קו ורוד לאורך הצד השמאלי. הוא כבר יודע מה קרה, וזה לא קרה בהרכבה. זה קרה שלוש דקות קודם, כשמפרט הפתיחה נכנס שני מילימטרים עמוק מדי בדיוק במקום שבו עובר כבל הפלקס של הדיגיטייזר.
מכשירים מודרניים לא נפתחים, הם נחלצים. דבק אטימה שמחזיק מים בעומק 1.5 מטר, זכוכית בעובי 0.6 מ"מ, מחברים בצעד של 0.35 מ"מ וסוללת ליתיום שנמצאת מילימטרים מקצה השלדה. מי שניגש לזה עם מברג שטוח וסכין יפנית משלם על זה, ובדרך כלל מכיסו.
הפתרון פשוט ולא יקר. ערכת כלי פתיחה לטלפונים ניידים ראויה מכילה בין 15 ל־40 כלים, עולה פחות ממסך אחד שנהרס, ומשנה לגמרי את אחוז ההצלחה. אנחנו ב"צלח", שמלווים טכנאים ובעלי מלאכה מאז 1988, רואים את זה כל שבוע בדלפק. מי שמצטייד בכלי עבודה מדויקים למעבדת סלולר ועוד מפסיק לפחד מהפתיחה ומתחיל לספור מכשירים ליום.
פתיחת מכשיר בטכניקה נכונה, ללא מברג שטוח וללא כוח מיותר
במאמר זה
- אילו כלים באמת נמצאים בערכת פתיחה מקצועית ומה כל אחד מהם עושה
- למה מברג שטוח וסכין יפנית הורסים מכשירים במקום לפתוח אותם
- כללי הבטיחות המחייבים בעבודה עם סוללות ליתיום
- סדר פעולות מדויק לפתיחת מסך ללא נזק, שלב אחר שלב
- טבלת השוואה בין ערכות פתיחה לפי סוג העבודה והיקפה
- מענה לשאלות נפוצות מהדלפק לגבי בחירת כלים ותחזוקתם
תוכן העניינים
- מה נמצא בפועל בערכת כלי פתיחה לטלפונים ניידים
- מברג שטוח שהרס גב זכוכית
- הסוללה, הגבול שבו מפסיקים לאלתר
- ספודג'ר, כלי הפתיחה הבטוח
- מפרטי הפתיחה ולמה הם נשחקים
- כוס היניקה ופינצטת הדיוק
- פלסטיק מול מתכת
- טבלת כלים לפי שלב עבודה
- סדר הפעולות המלא
- תקלות חוזרות ופתרונן
- עלות ציוד מאולתר בזמן עבודה
- מה באמת שובר מסכים
- בחירת ערכה לפי סוג העבודה
- סביבת עבודה נכונה
- טיפול בסוללה נפוחה
- שאלות נפוצות
כלים נבחרים
מה נמצא בפועל בערכת כלי פתיחה לטלפונים ניידים
ערכה אמיתית היא לא "סט של 100 חלקים" מאתר סחר. היא חמש משפחות כלים שכל אחת עושה עבודה אחרת: ספודג'רים (מוטות חליצה) מניילון לא מוליך, מפרטי פתיחה (פיקים) בעובי 0.25 עד 0.5 מ"מ, כוס יניקה בקוטר 45 עד 60 מ"מ, פינצטות אנטי סטטיות ישרות ומכופפות, וסט מברגי דיוק עם ראשי Pentalobe P2 בקוטר 0.8 מ"מ, Tri-point Y000 ו־Torx T3.
הקהל שמשתמש בזה רחב: ממעבדת שירות שמפרקת 20 מכשירים ביום ועד למי שמחליף סוללה אחת למכשיר של הבן. ההבדל הוא בתדירות, לא בשיטה. כלים לטכנאי סלולר עובדים אותו דבר בשני המקרים.
מברג שטוח של 12 שקל שהרס גב זכוכית של 450 שקל
מברג שטוח הוא כלי מנוף. הוא מרכז את כל הכוח על קצה מתכתי ברוחב 3 מ"מ, וכשהקצה הזה נכנס בין שתי שכבות אלומיניום הוא עושה בדיוק את מה שהוא נועד לעשות, מרים בכוח. התוצאה היא "שן" בשלדה, קילוף אנודייז, קליפס פנימי שנשבר, ובמקרה הרע מגע מתכתי חי שיוצר קצר בין נקודות על הלוח.
מקרה אמיתי מהשטח, החלפת סוללה במכשיר עם גב זכוכית, פתיחה במברג במקום בכלי ייעודי. הגב נסדק בפינה, החלק המקורי עלה 450 שקל והעבודה נמשכה שעה נוספת. תיקון של 20 דקות הפך להפסד.
פתיחת מסך היא פעולה של החלקה, לא של הרמה. כל כלי שמזמין אתכם למנף הוא כלי לא נכון.
הסוללה היא הגבול שבו מפסיקים לאלתר
סוללת ליתיום־יון בטלפון מודרני היא שקית עם אלקטרוליט דליק ולחץ פנימי. ניקוב עם קצה מתכתי, אפילו חור בקוטר 0.5 מ"מ, גורם לתגובה תרמית שמתפתחת תוך שניות, עשן, פליטת גזים רעילים ולעיתים התלקחות. משרד הכלכלה והרשות להגנת הצרכן מפרסמים הנחיות ברורות בנושא, ושווה לקרוא את הדף הרשמי על הסכנות החבויות בסוללות ליתיום לפני שנוגעים בסוללה מודבקת.
טיפ מקצועי מהניסיון שלנו: אל תכניסו לעולם כלי מתכתי מתחת לסוללה. משיכת פסי הדבק מתבצעת ביד או בפינצטה, ואם הפס נקרע, מרככים באלכוהול איזופרופילי 99% ומחכים דקה. סבלנות של 60 שניות שווה יותר ממכשיר שרוף על שולחן העבודה.

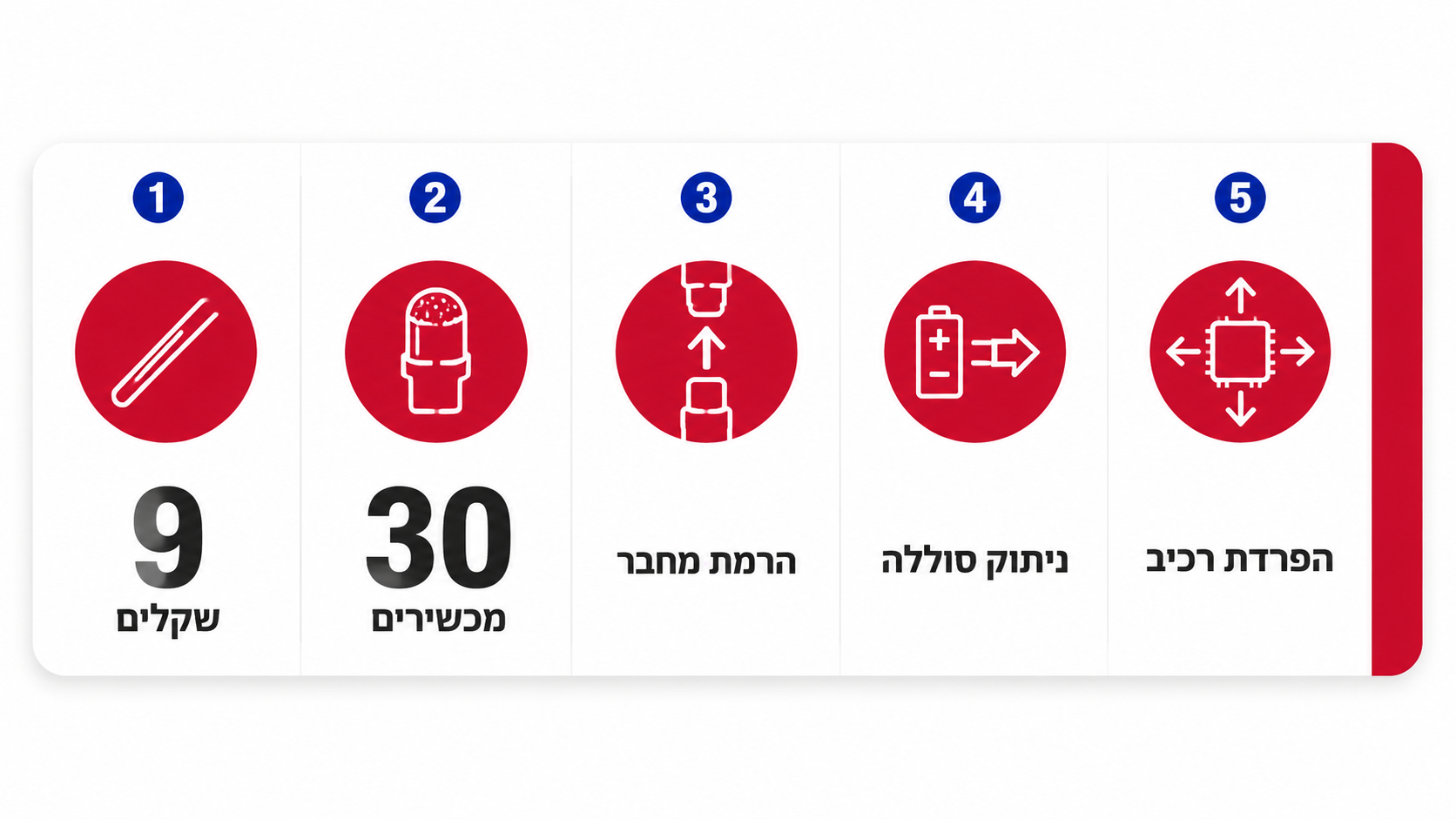

ספודג'ר, 9 שקלים שמצילים לוח אם
ספודג'ר בשימוש להרמת מחבר לחיץ בלי לגעת בפינים המתכתיים
ספודג'ר (מוט חליצה) הוא מוט ניילון או פיברגלס עם קצה שטוח בצד אחד וקצה מחודד או וו בצד השני. הוא לא מוליך חשמל, הוא רך מהזכוכית ומהאלומיניום, והוא הכלי היחיד שאמור להתקרב למחברים.
שלוש עבודות שהוא עושה טוב מכל דבר אחר, הרמת מחבר לחיץ של מסך בזווית ישרה בלי לעקם את הפינים, ניתוק מחבר הסוללה כשלב הראשון בכל פירוק, והפרדה עדינה של רכיב מודבק בלי לשרוט את מסכת ההלחמה.
הקצה של ספודג'ר טוב מתעגל אחרי כ־30 מכשירים. זה תקין. הוא כלי מתכלה בעלות של פחות מ־10 שקלים שמגן על לוח בשווי מאות שקלים, ומי שממשיך לעבוד עם קצה שחוק פשוט מחליק יותר.
למה מפרטי הפתיחה נשחקים אחרי שלושה מכשירים
מפרט פתיחה (פיק) הוא משולש פוליקרבונט בעובי 0.25 עד 0.5 מ"מ, בדיוק בצורה של מפרט גיטרה. הוא נכנס לחריץ שנוצר, נוסע לאורך הדבק וחותך אותו בזווית שטוחה.
הוא נשחק מהר וזה בכוונה תחילה. החומר רך יותר מזכוכית קורנינג ומאלומיניום 7000, כך שהחיכוך אוכל את הכלי ולא את המכשיר. פיק שנשאר חד וקשיח אחרי עשרה מכשירים הוא סימן אזהרה, לא סימן איכות.
עבודה נכונה משתמשת בארבעה עד שישה פיקים בו זמנית. אחד פותח, השאר נשארים תקועים בהיקף כטריזים ומונעים מהדבק להיסגר מאחוריכם. מי שעובד עם פיק אחד עושה את אותה עבודה פעמיים.
כוס היניקה עושה את המילימטר הראשון
המילימטר הראשון הוא הקשה, וכוס יניקה (פומפה) פותרת אותו בלי מגע מתכת. מדביקים אותה בקוטר 55 מ"מ במרכז הצד התחתון של המסך, מושכים במאונך בכוח מתון ומחזיקים. נוצר מרווח של פחות מחצי מילימטר, וזה כל מה שהפיק צריך.
פינצטה אנטי סטטית עם קצה ISO 5 היא הכלי שתופס בורג בקוטר 1.2 מ"מ, מחזיק סרט הארקה ומרים גומייה של מיקרופון. פינצטה שלא סוגרת מדויק תעיף לכם בורג לרצפה, ואז חיפוש של עשר דקות מתחת לשולחן.
לעבודות שטח ולביקורי לקוח, ערכת כלי עבודה ניידת iFixit Pro Tech Go אורזת ספודג'רים, סכין פתיחה ומפרטים בנרתיק שנכנס לתיק כתף.
פלסטיק מול מתכת, ההכרעה לוקחת שתי שניות
הכלל פשוט. מתכת נכנסת רק כדי לפתוח חריץ ראשוני במקום שבו הדבק קשה מדי, למשך שתי שניות, בעומק שלא עולה על מילימטר, ורק באזור שבו אין מתחת כבל או סוללה. מהשנייה שנוצר מרווח, ממשיכים בפלסטיק בלבד.
הסיבה השנייה לפלסטיק היא פריקה אלקטרוסטטית. מגע אקראי של כלי מוליך מול מחבר יכול להעביר פריקה שהורגת רכיב זעיר בלי שתראו כלום עד ההרכבה. עבודה לפי עקרונות ההגנה האלקטרוסטטית, כפי שמפורט בעמודי התקינה של מכון התקנים הישראלי בנושא ESD, מחייבת כלים אנטי סטטיים, משטח מוארק ורצועת יד עם נגד 1 מגה אוהם.

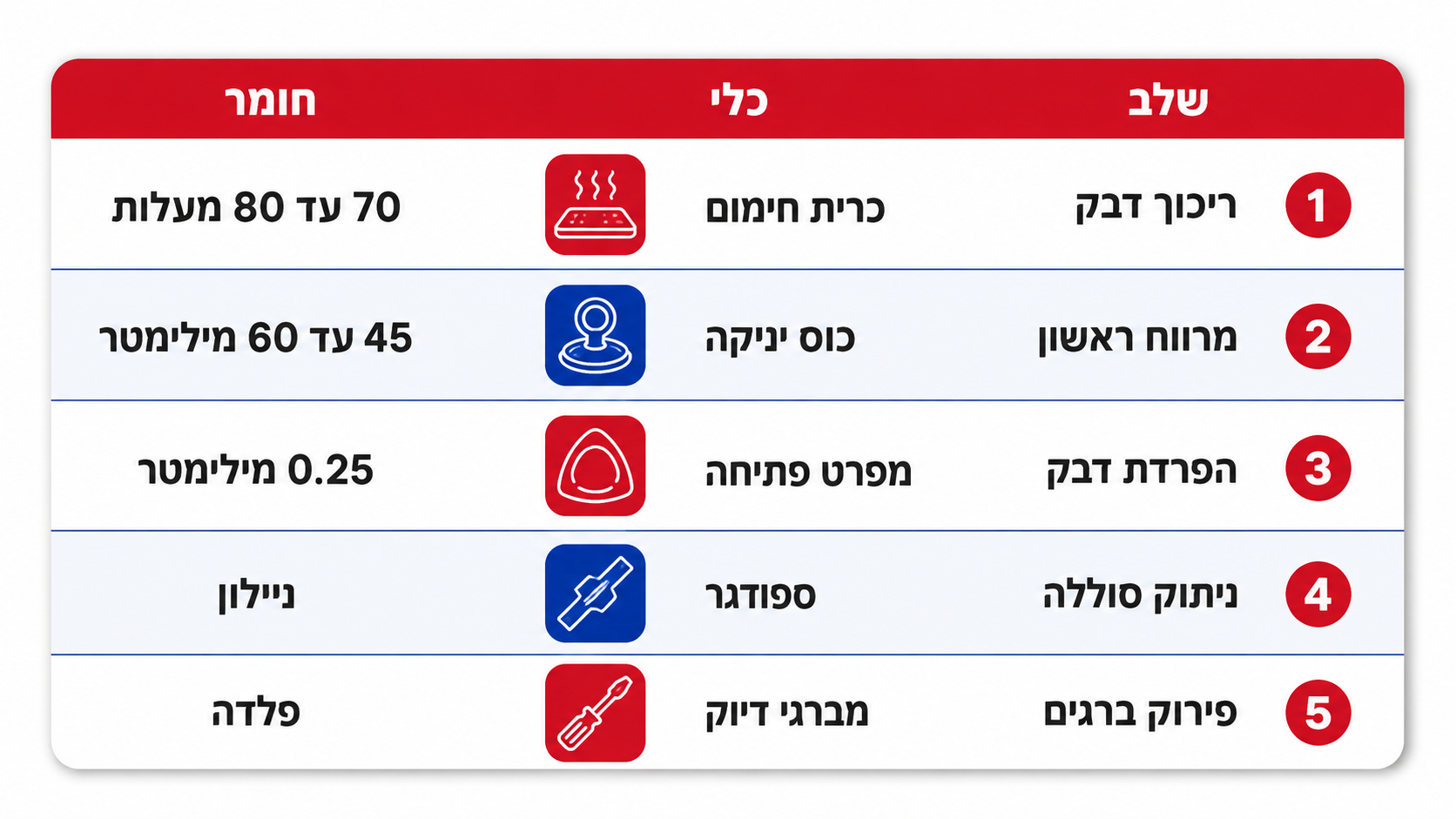

טבלה: איזה כלי נכנס באיזה שלב
סדר הכלים הנכון לפי שלב העבודה, מחימום ועד פירוק ברגים
| שלב בעבודה | הכלי הנכון | חומר | הטעות שרואים במעבדה |
|---|---|---|---|
| ריכוך דבק היקפי | כרית חימום או אקדח אוויר חם | 70 עד 80 מעלות, 2 דקות | 250 מעלות ישר על הזכוכית |
| יצירת מרווח ראשון | כוס יניקה 45 עד 60 מ"מ | גומי | הרמה במברג שטוח |
| הפרדת דבק סביב המסגרת | מפרטי פתיחה 0.25 מ"מ | פוליקרבונט | פיק בודד שנוסע קדימה ואחורה |
| ניתוק מחבר סוללה | ספודג'ר קצה שטוח | ניילון לא מוליך | פינצטת מתכת על המחבר |
| פירוק ברגים | מברגי דיוק P2, Y000, T3 | פלדת CR-V מקשית | ראש קרוב שמעגל את החריץ |
סדר הפעולות שמונע את רוב הנזקים
ארבעה שלבים, באותו סדר, בכל מכשיר. מי שמדלג על השלב הראשון משלם עליו בשלישי.
שלב 1: ריכוך הדבק ב־70 עד 80 מעלות
כרית חימום מבוקרת או אקדח אוויר חם בהגדרה נמוכה, תנועה מתמדת סביב ההיקף, כשתי דקות. הדבק הופך גמיש ומשחרר בערך חצי מהכוח הנדרש. חימום נקודתי ממושך מעל 100 מעלות מפריד את שכבת הפולריזציה של המסך ומשאיר כתם לבנבן שלא חוזר.
שלב 2: כוס יניקה ומשיכה מבוקרת
מדביקים בצד התחתון, מושכים במאונך והחזיקו. אתם לא רוצים לפתוח את המסך, אתם רוצים חריץ של 0.3 מ"מ. אם הזכוכית סדוקה, מדביקים עליה סרט הדבקה שקוף ואז מצמידים את הכוס.
שלב 3: מפרט פנימה, ואז עוד שלושה
מחליקים פיק לתוך החריץ בזווית שטוחה, מקדמים אותו לאורך הצד ומשאירים אותו בפינה. מכניסים פיק נוסף, ועוד אחד. ההיקף נשאר פתוח כל הזמן. ספודג'ר עדין מסיים את הפינות הקשות.
שלב 4: הרמה בזווית של ספר, לא של מכסה
ברוב המכשירים המסך מתרומם כמו דף בספר, על ציר אחד, לזווית של 90 מעלות לכל היותר. אין משיכה למעלה, אין הטיה הצידה. מניחים את המסך נשען ומנתקים קודם כל את מחבר הסוללה.
איפה עוברים כבלי הפלקס
ברוב הדגמים הכבלים יוצאים בצד אחד או בקצה העליון, ולעיתים במרכז הקצה התחתון. לכן מתחילים תמיד מהצד ההפוך, ולכן עומק הכנסת הפיק מוגבל לכשני מילימטרים. פיק שנכנס חמישה מילימטרים בצד הלא נכון קורע פלקס, וקרע כזה לא מתוקן.
שלוש תקלות שחוזרות אצל כל טכנאי
| התסמין | הסיבה בפועל | הפעולה בשטח |
|---|---|---|
| הכלי לא נכנס לחריץ | דבק קר, פיק עבה מדי, זווית תלולה | חימום נוסף של 60 שניות, מעבר לפיק 0.25 מ"מ |
| כוס היניקה מחליקה | שומן וטביעות אצבע על הזכוכית או סדק פתוח | ניקוי באלכוהול איזופרופילי 99%, סרט הדבקה על הסדק |
| הדבק נסגר מאחוריכם | עבודה עם פיק בודד | להשאיר 4 עד 6 מפרטים תקועים בהיקף כטריזים |
כמה דקות עולה לכם ציוד מאולתר
עשינו את החשבון הזה מול טכנאים שעובדים איתנו, וההפרש עקבי. פתיחה עם כלים ביתיים, מברג שטוח וסכין, לוקחת בממוצע 25 דקות ומסתיימת בנזק כלשהו בכל מכשיר שלישי. ערכת כלי פתיחה לטלפונים ניידים בסיסית מורידה את זה לכ־12 דקות בעבודה תקינה. ערכה מקצועית מלאה מסיימת פתיחה נקייה בכ־5 דקות.
תרגמו לכסף. טכנאי שמתמחר שעת עבודה ב־250 שקל וחוסך 20 דקות בכל מכשיר, על 8 מכשירים ביום, מחזיר את מחיר הערכה תוך פחות משבוע. וזה עוד לפני שספרנו מסך אחד שלא נסדק.

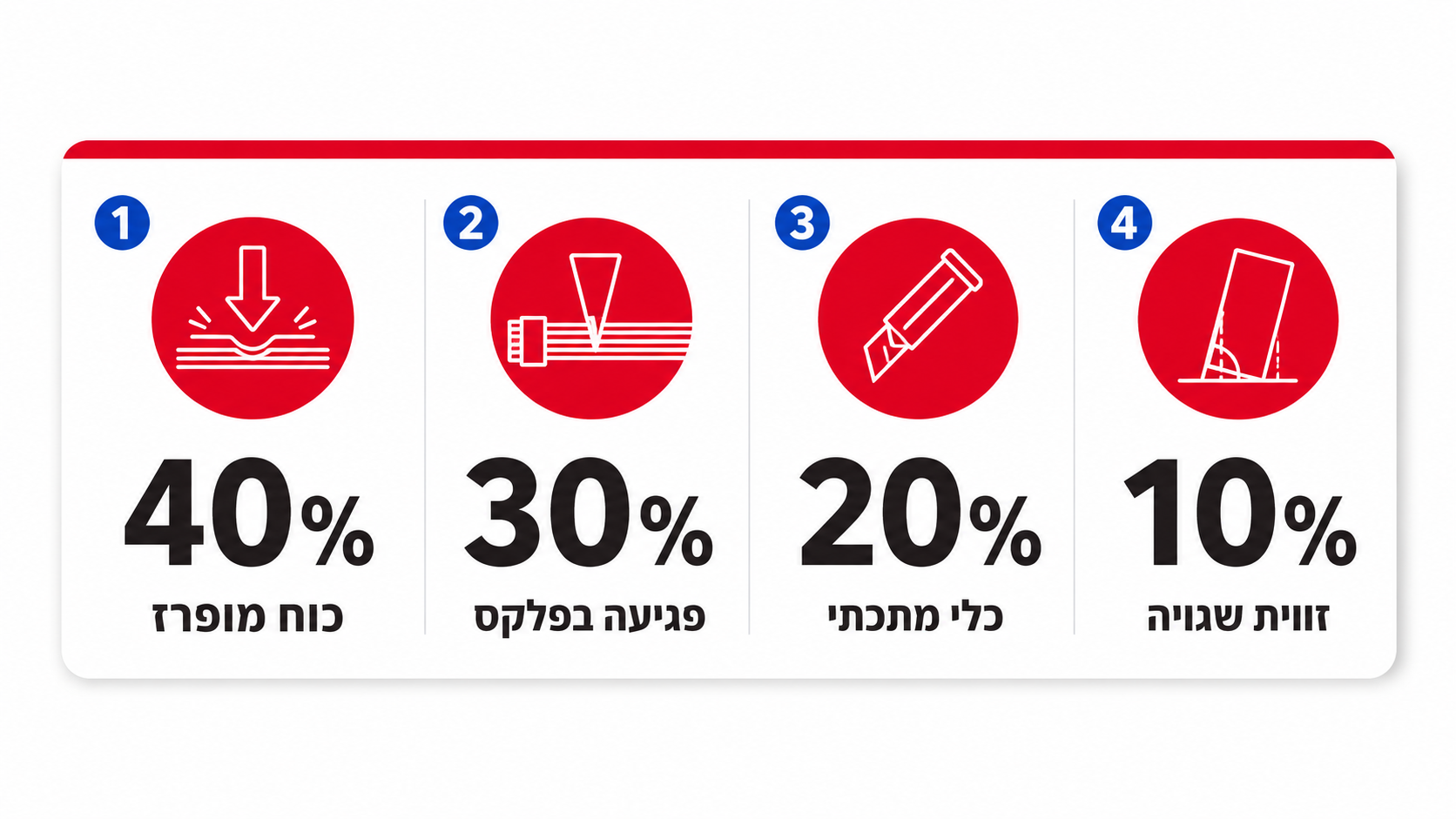

מה באמת שובר מסכים בפירוק
ארבעת הגורמים העיקריים לנזק בפתיחת מכשירים
פילוח הכשלים שאנחנו שומעים עליהם בדלפק מסתדר כמעט תמיד באותה חלוקה. כ־40% מהמקרים הם הפעלת כוח מופרז בלי לרכך את הדבק. כ־30% הם הכנסת כלי פתיחה עמוק מדי ופגיעה בכבל פלקס. כ־20% הם שימוש בכלי מתכתי חד במקום ספודג'ר פלסטי. כ־10% הנותרים הם משיכת המסך בזווית לא נכונה.
שימו לב מה משותף לכולם, אף אחד מהם אינו כשל של המכשיר. כל ארבעת הגורמים הם החלטות של הטכנאי בשלוש הדקות הראשונות, ושלושה מהם נמנעים לגמרי על ידי הכלי הנכון ביד הנכונה.
איך בוחרים ערכה לפי סוג העבודה
שלוש שאלות מכריעות, כמה מכשירים אתם פותחים בחודש, אילו מכשירים (סמארטפונים, טאבלטים, שעונים חכמים, מחשבים ניידים), והאם אתם עובדים בשולחן קבוע או אצל הלקוח. מי שפותח שלושה מכשירים בשנה לא צריך 64 ביטים. מעבדה שפותחת 15 ביום לא תשרוד עם נרתיק בד וארבעה פיקים.
למעבדות אנחנו ממליצים על ערכת דגל אחת שמכסה הכל, כמו ערכת טכנאים מקצועית iFixit Pro Tech Toolkit, שמכילה את מברגי הדיוק, הפינצטות, כלי הפתיחה וכוס היניקה במארז אחד מסודר. פחות זמן חיפוש, פחות כלים שנעלמים.
| קריטריון | ערכת פתיחה בסיסית או ניידת | ערכת טכנאים מקצועית ומקיפה |
|---|---|---|
| קהל יעד | תיקוני שטח, חובבים, תיקון נקודתי | מעבדות סלולר, טכנאים במשרה מלאה |
| כלי פתיחה | ספודג'ר בסיסי, 2 עד 3 מפרטים, כוס יניקה | ספודג'רים קשיחים וגמישים, מפרטים בעוביים שונים, כלי מתכת ייעודיים |
| מברגים | ביטים בסיסיים בלבד | סט מברגי דיוק מלא, Pentalobe, Tri-point, Torx, Phillips |
| עמידות | בינונית, לשימוש מזדמן | גבוהה מאוד, לשחיקה יומיומית |
| אחסון | נרתיק בד קומפקטי | מארז קשיח או ארגונית מודולרית |
משטח אנטי סטטי ואוורור, התנאים שמסביב לכלי
הכלי הכי טוב לא יעזור על שולחן זכוכית עם מאוורר שנושב מאחוריכם. סביבת עבודה תקינה כוללת משטח סיליקון אנטי סטטי מוארק, תאורה ישירה בעוצמה סבירה מעל אזור העבודה, ואוורור אם אתם משתמשים באלכוהול איזופרופילי או בחומרי ניקוי.
הרגל שחוסך זמן, הניחו את הברגים על משטח מגנטי או בתאים לפי סדר הפירוק. בורג Pentalobe באורך 1.3 מ"מ שנכנס לחור של בורג 2.5 מ"מ ננעץ בלוח, וזו תקלה שמתגלה רק אחרי ההרכבה. הפרדה של 20 שניות מונעת שעה של פירוק חוזר.
סוללה נפוחה לא הולכת לפח האשפה
סוללה שהתנפחה, השחירה או פלטה ריח מתקתק היא חומר מסוכן. לא מנקבים, לא מכופפים, לא זורקים לפח הביתי. מניחים במיכל מתכת או בשקית ייעודית, מרחיקים מחומרים דליקים, ומעבירים לנקודת איסוף מורשית.
זו לא המלצה בלבד. החוק לטיפול סביבתי בציוד חשמלי ואלקטרוני ובסוללות קובע חובות פינוי ומחזור לציוד אלקטרוני ולסוללות, ומעבדה שעובדת מול לקוחות עסקיים תידרש להראות התנהלות מסודרת בנושא. איסוף מרוכז אחת לחודש ומסירה לגורם מורשה פותרים את זה.
כלים נוספים שכדאי להכיר
שאלות שאנחנו שומעים בדלפק
שאלות שחוזרות על עצמן אצל טכנאים ולקוחות פרטיים כאחד
לפני שאתם מזמינים ערכה
פתיחה בטוחה של טלפון נייד היא שלושה דברים, סבלנות של שתי דקות חימום, טכניקה של החלקה במקום מינוף, וציוד שנבנה בדיוק למשימה הזו. שניים מהם תלויים בכם. השלישי הוא ערכת כלי פתיחה לטלפונים ניידים נכונה על השולחן.
תכל'ס, זו ההשקעה הזולה ביותר שמונעת את התיקונים היקרים ביותר. מסך אחד שלא נסדק, גב זכוכית אחד ששרד, פלקס אחד שלא נקרע, וכל הערכה שילמה את עצמה.
