בורג פיליפס PH00 של מכסה סוללה. שנייה של חוסר סבלנות, קצה מברג שגדול במידה אחת, ופתאום הראש מעוגל וחלק. עכשיו אתם תקועים עם רכיב שאי אפשר לפרק בלי לקדוח או להשתמש בטריקים של חילוץ. הסיפור הזה חוזר על עצמו בכל מעבדת אלקטרוניקה ובכל תיק של טכנאי שטח, וכמעט תמיד הוא נגמר בזמן מבוזבז ובלקוח שממתין.
אנחנו ב"צלח" מלווים טכנאים, חשמלאים ומעבדות אלקטרוניקה מאז 1988, וראינו את הטעות הזו אלפי פעמים. במדריך הזה נסביר איך בוחרים נכון, איך עובדים נכון, ואיך לא הורסים ברגים זעירים.
במאמר זה
- למה מברג רגיל הורס ברגים זעירים ואיך נמנעים מקאם-אאוט
- קריטריונים לבחירת מברגי דיוק ואילו ביטים באמת חייבים
- ההבדל בין מברג שען למברג אלקטרונאים ומתי כל אחד מתאים
- עקרונות ESD ומגנטיות בעבודה על מעגלים מודפסים
- איך משחררים בורג תפוס בלי להרוס אותו
- ידני מול חשמלי, ומה בודקים בידית לפני קנייה
תוכן העניינים
- למה מברג רגיל הורס בורג זעיר
- איך בוחרים מברגי דיוק לעבודות אלקטרוניקה
- אילו ביטים באמת חייבים
- מברג שען מול מברג אלקטרונאים
- מתי ידית עם ביטים מתחלפים עדיפה
- מגנטיות בקצה, ברכה או סיכון
- האם חייבים מברגי ESD לאלקטרוניקה
- למה המברג מקלף את הראש
- איך משחררים בורג קטן תפוס
- איזה אורך שוק לעבודות עמוקות
- מה בודקים בידית לעבודה מהירה
- ראשים זעירים ואיך מוודאים מידה נכונה
- ידני מול חשמלי בעבודת דיוק
- תחזוקה ואחסון שמאריכים חיים
- טעויות נפוצות בקניית סט
- שאלות ותשובות נפוצות
כלים נבחרים
למה מברג רגיל הורס בורג זעיר
מברגי דיוק מותאמים לראשי ברגים זעירים בעבודות אלקטרוניקה
מברגי דיוק הם ידיות דקות עם ביטים זעירים, מיועדים לברגים קטנים בעבודה במומנט נמוך ובהתאמה מלאה לראש הבורג. בורג PH000 באוזניית בלוטות' או בורג טורקס T4 בסמארטפון פשוט לא סובלים מברג שאינו יושב עד הסוף.
התופעה שהורגת ברגים נקראת "קאם-אאוט" (החלקת הלהב החוצה מהחריץ). כשהקצה גדול במידה או שחוק, הכוח הסיבובי דוחף אותו החוצה במקום להעביר מומנט לבורג. התוצאה: ראש הבורג מתעגל, לפעמים גם רכיב אלקטרוני סמוך נפגע משריטה, ובעתיד חילוץ הבורג הופך לסיוט. עבודה עם ביט איכותי מפלדה מוקשית מונעת את הבלגן הזה מלכתחילה.
איך בוחרים מברגי דיוק לעבודות אלקטרוניקה
הבחירה נשענת על ארבעה קריטריונים, לפי הסדר: אילו ראשים אתם באמת פוגשים בעבודה, איכות הקצה, נוחות הידית, ויכולת שליטה במומנט נמוך.
ההבדל בין עבודת חשמל כללית לבין מיקרו-אלקטרוניקה הוא הבדל של עולמות. בלוח חשמל אתם מסובבים בורג M4 בכוח יד; מול מעגל מודפס אתם מדייקים בעדינות של גרמים. הביט חייב להיות מפלדת כרום-ונדיום או פלדת S2, לא פלדה רכה מצופה שנשחקת אחרי עשרים ברגים. השליטה כאן היא בלחיצה לאורך הציר, לא בכוח סיבובי. מי שמפעיל כוח סיבובי על בורג זעיר מקלף אותו תוך שנייה.
צ'ק-ליסט קנייה של 60 שניות
לפני שאתם משלמים, בדקו חמישה דברים. סימון מידות ברור על כל ביט (PH00, T5), לא ניחוש. אחיזה ארגונומית שהאצבעות לא מחליקות ממנה. כובע מסתובב בקצה הידית. התאמה ללא חופש כשמכניסים ביט לתפס. ומארז קשיח ששומר על הסדר ולא מערבב מידות. סט של WERA Kraftform Micro עונה על כל אלה, וזו הסיבה שהוא מככב בשולחנות עבודה של מעבדות רציניות.
אילו ביטים באמת חייבים
לא צריך מאה ביטים. צריך את הנכונים. פיליפס בגדלים PH000, PH00 ו-PH0 מכסים את רוב הברגים הקטנים. שטוח זעיר לחריצים ישרים. טורקס בטווח T3 עד T8 לרכיבים מודרניים. ומשושה (הקס) לפי צורך.
איכות קצה הביט חשובה יותר מכמות הביטים בערכה. ביט טורקס בנוי לפי תקן ISO 10664, וכשהוא מיוצר נכון הוא נכנס לחריץ בהתאמה מלאה ומעביר מומנט גבוה בלי להחליק. אפשר לקרוא על מבנה ראש הטורקס והתקן שמגדיר אותו. בעבודה על מנגנונים עדינים וברגי משושה פנימיים, מומלץ להשתמש במידה מדויקת של מברג אלן לאלקטרונאים המבטיח אחיזה מלאה בתוך חריץ הבורג.

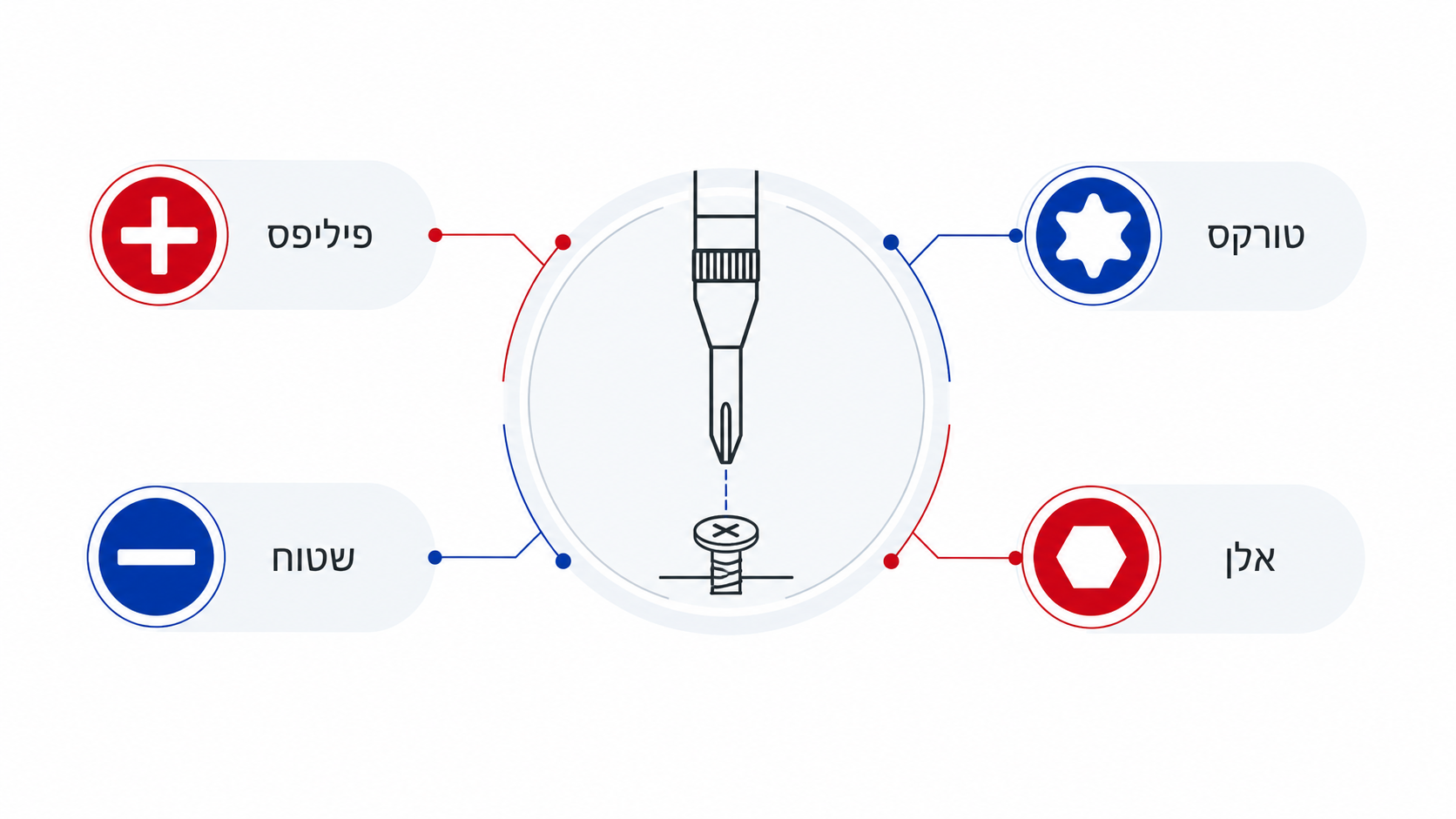

איך מזהים סוג ראש בורג בשטח
פלוס הוא פיליפס, מינוס הוא שטוח, כוכב הוא טורקס, משושה פנימי הוא אלן. הבעיה האמיתית היא הבלבול בין פיליפס לפוזידרייב (פיליפס מסומן PH, פוזידרייב מסומן PZ עם קווים אלכסוניים נוספים). לפני שאתם מסובבים, הדליקו תאורה טובה והשתמשו בזכוכית מגדלת. שנייה של זיהוי חוסכת ראש בורג מקולף.
למה המידה חשובה יותר מהכוח
ביט שקטן במידה אחת מהבורג יתנדנד בתוך החריץ, יעביר את כל הכוח לנקודות קטנות ויגזור את הראש. ביט גדול מדי לא ייכנס עד הסוף ויחליק. בברגים זעירים אין מרווח לטעות: המידה הנכונה עושה 90% מהעבודה, הכוח עושה מעט מאוד.
מברג שען מול מברג אלקטרונאים
שני הכלים נראים דומים אבל הם לא אותו דבר. מברג שען מיועד לברגים זעירים במיוחד של שעונים ומשקפיים, הלהב שלו דק מאוד ולרוב הוא מתכתי כולו. הוא כלי של פינצטה, לא כלי של כוח.
מברג אלקטרונאים מציע ידית רחבה יותר לאחיזה נוחה, מכסה פרופילים מגוונים כמו טורקס ופנטלוב, וכולל מעטפת המותאמת לעבודה ממושכת מול המעגל. בעבודות עדינות הדורשות להב ישר ומדויק, שימוש במוצר כמו מברג אלקטרונאים שטוח מספק את הדיוק הנדרש ללא כיפוף הלהב. תכל'ס: לשעונים ומשקפיים קחו שען, לתיקוני אלקטרוניקה קחו אלקטרונאים.
מתי ידית עם ביטים מתחלפים עדיפה
סט ביטים מתחלפים מתאים לטכנאי שטח הזקוק למגוון ראשים
ידית אחת עם ביטים זעירים מתחלפים חוסכת מקום, נותנת ניידות לטכנאי שטח, ומכניסה מגוון ראשים גדול למארז אחד קטן. זה הפתרון לתיק של מי שמתקן היום אוזניות ומחר לפטופ.
החיסרון: תמיד יש חופש קל (Play) בתפס הביט לעומת מברג יחיד אחוד, וקל לאבד ביטים. מברג קבוע נותן תחושת מגע ישירה ויציבות שאין לפתרון מתחלף. הכלל שלנו פשוט: עבודות שטח מגוונות דורשות ידית וביטים, עבודה קבועה על שולחן מעבדה מרוויחה ממברגים קבועים.
מגנטיות בקצה, ברכה או סיכון
קצה מגנטי מונע נפילת ברגים קטנים לתוך המכשיר ומקל על שליפת בורג משקע עמוק. כשאתם מוציאים בורג M1.4 מתוך מארז צפוף, מגנטיות היא ההבדל בין עבודה שוטפת לבורג שנעלם בין הרכיבים.
הזהירות מגיעה כשעובדים ליד חיישנים מגנטיים או רכיבים רגישים לשדות. הפתרון המקצועי הוא מגנטור/דה-מגנטור, מכשיר קטן שמגנט או מבטל מגנוט של הקצה לפי הצורך. ככה אתם שולטים במגנטיות במקום שהיא תשלוט בכם.
האם חייבים מברגי ESD לאלקטרוניקה
פריקה אלקטרוסטטית (ESD) היא זרם קטן שעובר מגופכם לרכיב ברגע מגע. הנזק שהיא גורמת לרכיבי סמיקונדקטור לרוב סמוי: הרכיב לא נשרף מיד, אלא נחלש ומת שבוע אחר כך. ידית מוגנת ESD מוליכה את המטען בצורה בטוחה ומבוקרת אל האדמה.
לא כל עבודה דורשת זאת, אבל בעבודה על מעגלים מודפסים ורכיבים רגישים זה מומלץ מאוד. חשוב להבין שהכלי הוא רק חלק מהתמונה, גם סביבת העבודה קובעת. חוברת הבטיחות של המוסד לבטיחות ולגיהות מסבירה היטב את מנגנון החשמל הסטטי ודרכי המניעה, ומסמכי תמיכה של יצרנים מפרטים הנחיות עבודה מעשיות למניעת נזקי ESD ברכיבים.
חמישה כללי ESD לשטח
ראשית, לעבוד על משטח מפרק סטטי (ESD Mat) ולא על בד סינתטי. שנית, לחבור לרצועת הארקה לפרק היד. פרקו מטען עצמי בנגיעה במתכת מוארקת לפני מגע ברכיב. עבדו עם כלים בעלי ידית מוגנת ESD. ואחסנו רכיבים בשקיות אנטיסטטיות ולא בכיס.
למה המברג מקלף את הראש
קילוף ראש בורג הוא כמעט תמיד שילוב של שלוש סיבות, לא סיבה אחת. הנה איך זה מתחלק בפועל אצל מי שמגיע אלינו עם בורג הרוס.
| סיבה לקילוף | משקל מהמקרים |
|---|---|
| מידת ביט לא נכונה | 40% |
| חוסר לחיצה אנכית לאורך הציר | 30% |
| ביט או מברג שחוק | 15% |
| עבודה בזווית לא ישרה | 10% |
| מומנט יתר | 5% |
הסימן שהביט עומד להחליק: אתם שומעים "קליק" קטן והמברג קופץ החוצה. ברגע ששמעתם אותו, עצרו. עוד סיבוב אחד באותה גישה יעגל את הראש סופית.
טכניקת לחץ קודם, סיבוב אחר כך
חלוקת הכוחות הנכונה: 70% מהמאמץ בדחיפה אנכית לתוך הבורג, רק 30% בסיבוב. מצמידים חזק לאורך הציר, מוודאים בתאורה שהקצה יושב עד הסוף, ורק אז מסובבים לאט. זו הטכניקה שמפרידה בין טכנאי שמפרק מכשיר בחמש דקות לבין מי שנתקע חצי שעה על בורג אחד.

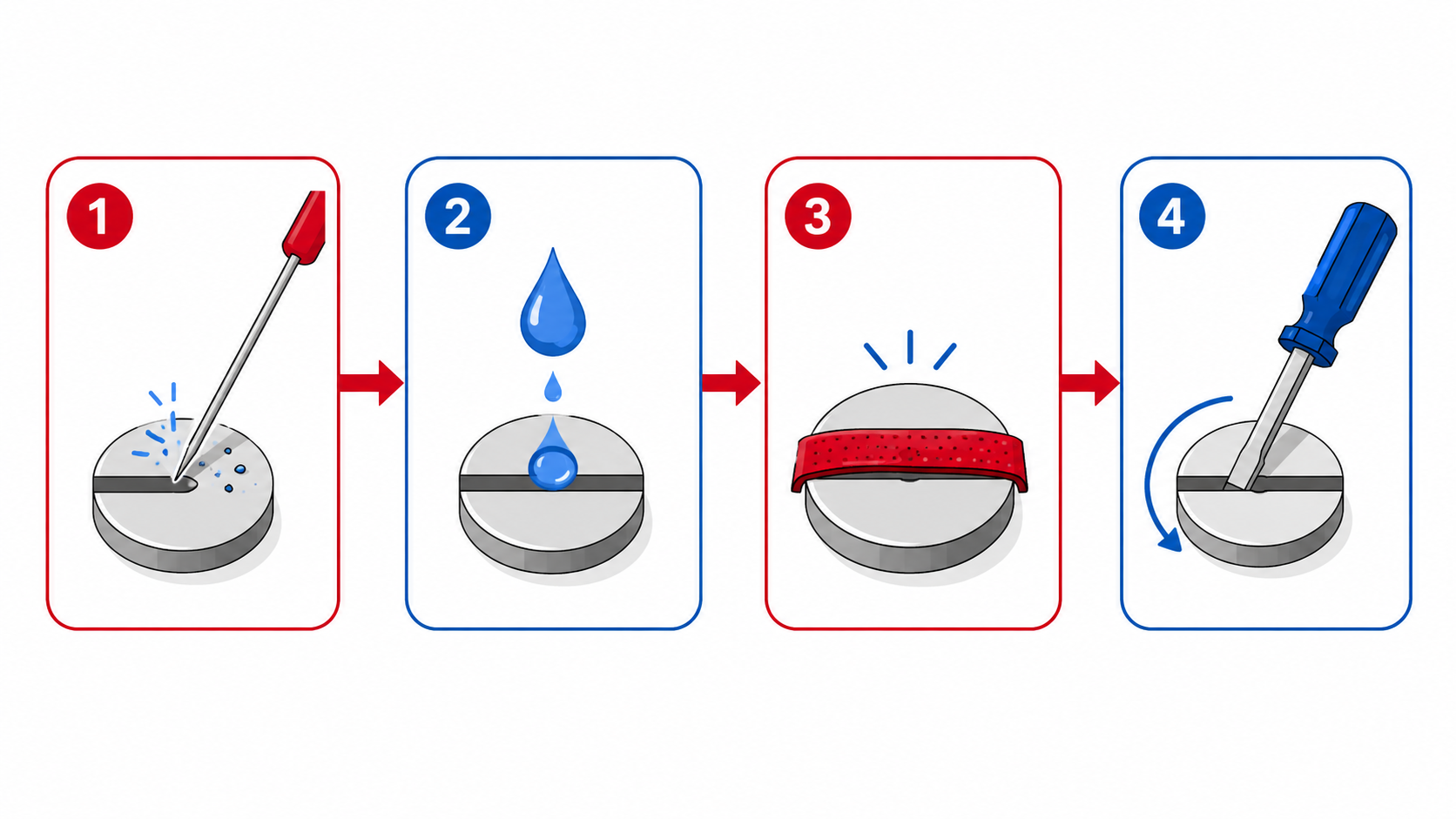

איך משחררים בורג קטן תפוס
שלבי עבודה נכונים לשחרור בורג זעיר תקוע
בורג זעיר תפוס הוא מלכודת: הפעלת מומנט חזק עם קצה עדין תהרוס את שניהם. עובדים בשלבים. נקו קודם את ראש הבורג מלכלוך, צבע או חלודה בעזרת מחט או מחרט דק, כדי שהביט ייכנס עד הסוף.
הוסיפו טיפה של חומר משחרר חלודה או תרסיס ניקוי מגעים במידה זעירה. אם צריך יותר אחיזה, גומייה שטוחה בין המברג לבורג מגדילה חיכוך בטריק ותיק. הכלל החשוב: את "השבירה" הראשונית של ההתנגדות עשו עם ביט קשיח וקבוע, לא עם קצה זעיר עדין שיישבר. אחרי שהבורג זז, עברו למברג דיוק להמשך.
איזה אורך שוק לעבודות עמוקות
ברגים שיושבים בשקעים עמוקים, כמו במוצרי חשמל ביתיים או בתוך תעלות, דורשים שוק (Shank) ארוך וצר שמגיע פנימה בלי להיתקע בדפנות. שוק קצר מדי פשוט לא נוגע בבורג.
הפתרונות: מברגים עם שוק ארוך, מאריכים גמישים לביטים, או ידיות ייעודיות. כשנדרשת גישה לברגים בתוך מארז צפוף ובזווית לא ישרה, פתרון מצוין הוא מברג אלן כדורי המאפשר סיבוב גם כשהמברג אינו מיושר לחלוטין עם ציר הבורג. ככה שומרים על גישה בלי לעקם קצה.
מה בודקים בידית לעבודה מהירה
הידית קובעת אם תעבדו מהר או שתתעייפו אחרי עשרה ברגים. הרכיב החשוב ביותר הוא הכובע המסתובב (Rotating Cap) בסוף הידית: הוא מאפשר להחזיק את הכובע בכף היד ולגלגל את הגוף באצבעות, מה שנותן סיבוב עדין ומהיר.
מעבר לכובע, חפשו אזור אחיזה מחוספס או רך (Soft Grip) שמונע החלקת אצבעות, וקוטר ידית שמתאים ליד שלכם. מבנה מצולע קטן בגוף הידית מונע מהמברג להתגלגל מהשולחן וליפול על הרצפה. ידית טובה נותנת שליטה, ושליטה חשובה מכוח בכל עבודת דיוק.
ראשים זעירים ואיך מוודאים מידה נכונה
ראשים זעירים הם ביטים במידות מיוחדות מאוד, Pentalobe למכשירי אפל, Tri-Wing למשחקיות ומכשירים ייעודיים, ו-Micro Torx בטווח T1 עד T4. אלה מידות שמברג רגיל בכלל לא מכיר.
בדיקת "אפס חופש" היא הדרך לוודא התאמה: הכניסו את הביט לבורג מחוץ למכשיר ובדקו שהוא יושב יציב בלי תנועה צדדית ובלי צורך לדחוף בכוח. טכנאים המטפלים בסמארטפונים יזדקקו לראשים ספציפיים, כדוגמת מברג אלקטרונאים ל-IPHONE המותאם בדיוק לפרופיל ברגי המארז הייחודיים. בורג אייפון עם ביט לא מתאים נהרס תוך רבע סיבוב.

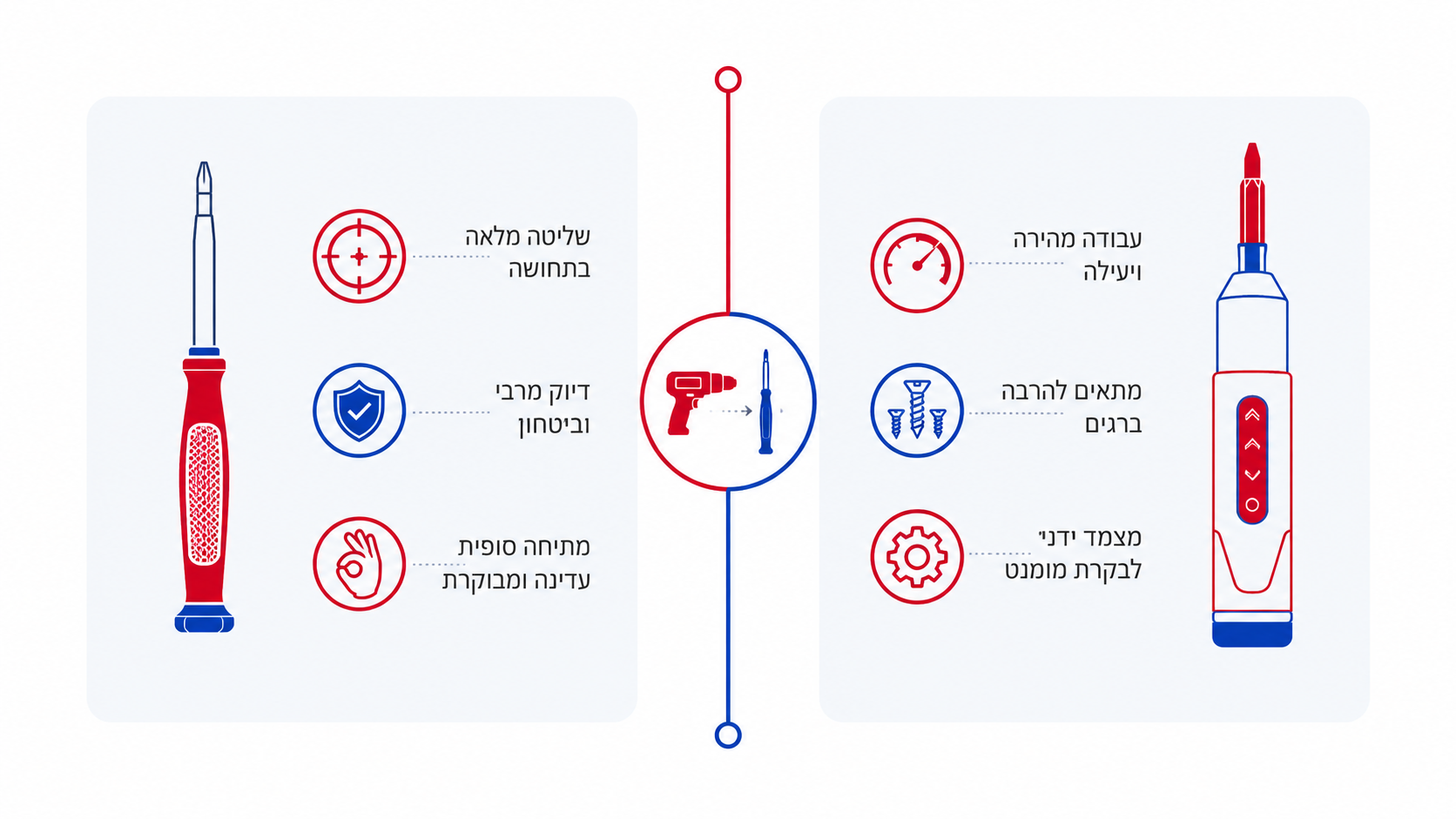

ידני מול חשמלי בעבודת דיוק
בחירה בין עבודה ידנית לחשמלית תלויה בכמות הברגים ובדרישת הרגישות
מברג דיוק חשמלי נטען מצוין למהירות בפירוק עשרות ברגים, בתנאי אחד: מצמד (קלאץ') רגיש מאוד ששולט במומנט. בלי מצמד טוב הוא יהדק יתר על המידה ויקרע הברגות פלסטיק עדינות.
מברג ידני נותן תחושת מגע (Feedback) מלאה: אתם מרגישים ברגע שהבורג נתפס וברגע שהוא משתחרר, וזה מונע הרס הברגות. הפתרון המקצועי הוא שילוב, פתיחה וסגירה ראשונית מהירה בחשמלי, הידוק סופי מבוקר ביד.
| פתרון | מתאים ל | יתרונות | חסרונות |
|---|---|---|---|
| מברגי דיוק קבועים | עבודה קבועה במעבדה | אחיזה יציבה, תחושת מגע מעולה, עמידות | תופס מקום, מגוון מוגבל |
| ידית וביטים מתחלפים | טכנאי שטח ורשתות תיקון | קומפקטי, מגוון ראשים רחב, ניידות | חופש קל בתפס, סיכון לאובדן חלקים |
| מברגי ESD אנטיסטטיים | עבודה על רכיבים רגישים | פריקת מטען בטוחה, הגנה על המעגל | מחיר גבוה יותר |
| מברג דיוק חשמלי | פירוק והרכבה של ברגים מרובים | מהירות עבודה, חיסכון במאמץ | סיכון להידוק יתר, דורש טעינה |
תחזוקה ואחסון שמאריכים חיים
נקו את הקצוות משבבי מתכת ולכלוך בסיום כל עבודה. שבב קטן שנשאר בחריץ הביט מונע התאמה מלאה בפעם הבאה. אל תשתמשו במברג דיוק כאיזמל, מנוף או דוקרן, זו הדרך המהירה ביותר לכופף להב עדין.
אחסנו במארז ייעודי שמונע מגע בין הלהבים וכיפופם. ביט שנשחק מחליפים מיד, כי ביט שחוק שווה קילוף בורג בהמתנה. אלה כלים שעולים כסף, ותחזוקה נכונה מחזירה את ההשקעה פי כמה.
טעויות נפוצות בקניית סט
הטעות מספר אחת: לקנות "סט 100 חלקים" זול במקום סט איכותי של 12 חלקים. סט טוב הוא כזה שמצמצם קילופים והחלקות, לא כזה שמנפח מספרים על האריזה. שנייה: התעלמות מאיכות הפלדה ומרמת ההקשיה של הקצה.
טיפ המומחים של צלח: אל תתפשרו על איכות הקצה. ביט זול מצופה שנשחק אחרי חודש יעלה לכם ביותר ברגים הרוסים משעולה סט WERA איכותי. לפני קנייה בדקו נוחות ידית וכובע מסתובב, ואם אתם לא בטוחים מה מתאים לעבודה שלכם, צוות "צלח" בחנות באור יהודה מכיר את דרישות השטח ויכוון אתכם. אפשר גם לעיין במברגי דיוק וביטים של SIGNET כנקודת פתיחה טובה.
כלים נוספים שכדאי להכיר
שאלות ותשובות נפוצות
רוצים ייעוץ פרונטלי לפני שאתם מרכיבים סט? צוות "צלח" מחכה לכם בטלפון 03-5337349 או ברחוב המלאכה 9, אור יהודה. אנחנו נוודא שאתם יוצאים עם הכלי שמתאים בדיוק לעבודה שלכם.
בחירת מברג דיוק נכון מונעת קילוף ברגים, חוסכת זמן עבודה ומגינה על רכיבים רגישים. עבודה מדויקת מתחילה בכלי מתאים ובידע איך להשתמש בו.
"`
