קריאת שירות אצל לקוח, לפטופ עסקי פתוח על שולחן הפגישות, ובבורג השלישי הביט מחליק. עוד חצי סיבוב בלחץ, והראש של הבורג הפך לעיגול חלק. מכאן העבודה מתארכת בשעה וחצי, ובמקרים גרועים נגמרת בהחלפת מארז תחתון שלם על חשבון המעבדה.
ברגים בציוד אלקטרוני הם בקוטר 1.2 עד 2.5 מ"מ, עם עומק שקע של פחות ממילימטר. אין מקום לאלתר. סט ביטים לאלקטרוניקה ראוי לשמו הוא ההבדל בין פתיחה נקייה של מסך תוך שלוש דקות לבין נזק שמגולגל ללקוח או נבלע ברווחיות של המעבדה. אנחנו ב"צלח" בוחרים לקטגוריה הזו כלים בסבילות נמוכה (Tight Tolerance), כלומר ביטים שנטחנו לפרופיל מדויק ולא נשחקו כבר בייצור, מפלדות כלים שמחזיקות את הצורה תחת עומס.
שיקולי בחירה מרכזיים בבחירת סט ביטים לאלקטרוניקה
במאמר זה
- שלושת הפרמטרים שקובעים אם סט ביטים לאלקטרוניקה שווה את הכסף
- ההבדל בין סט ביטים לסט מברגים קבועים בשטח
- הפרופילים הייעודיים (טורקס אבטחה, פנטלוב, טרי־פוינט) וחשיבותם
- ההבדל בין פלדת S2 לכרום־ונדיום במידות מיקרו
- איך לבחור בין ערכה ביתית, ערכת שטח וערכה מעבדתית
- שאלות נפוצות מטכנאים לפני רכישה
תוכן העניינים
- שלושה פרמטרים שקובעים אם סט ביטים לאלקטרוניקה שווה את הכסף
- סט ביטים או סט מברגים – מה שורד בקריאת שירות
- אילו פרופילים משביתים לכם את העבודה כשהם חסרים
- טורקס אבטחה – הפין שמנפץ ביטים רגילים
- פנטלוב – הבורג הרך ביותר שתפגשו במארז
- ביט Y וטרי־פוינט – למה הוא נמצא דווקא בפנים
- ESD – הנזק שלא מרגישים ולא רואים
- פלדת S2 מול כרום־ונדיום במידות מיקרו
- 32, 64 או 117 חלקים – מתי הכמות עובדת נגדכם
- הידית – הכיפה המסתובבת שקובעת אם הבורג ייפתח
- חמישה שלבים שמונעים אכילת ראש בורג
- סמארטפונים – מה חייב להיות במארז לפני שפותחים מסך
- לפטופים וקונסולות – TR8 והתושבות שנשברות
- ערכה ביתית מול ערכה מעבדתית
- מארז – איך לא לאבד ביטים וברגים בדרך
- איך משווים בין סטים לפני שמזמינים
- שאלות נפוצות
כלים נבחרים
שלושה פרמטרים שקובעים אם סט ביטים לאלקטרוניקה שווה את הכסף
בחירה נכונה של סט מבוססת על שלושה פרמטרים: תאימות מלאה לפרופילי הברגים שאתם פוגשים בשדה, איכות הפלדה והעמידות לשחיקה, וארגונומיית הידית שמאפשרת שליטה במומנט בלי הפעלת כוח מיותר.
הטעות הנפוצה היא לגרור לשולחן העבודה ביטים כלליים לבית. ביט PH1 תעשייתי במידות גסות ייכנס לבורג PH00 ויעבוד בו סיבוב אחד, בדיוק אחד, ואחריו הראש נאכל. כלי עבודה לאלקטרוניקה נמדדים בעשיריות מילימטר, לא בעין.
לכן כשמדובר בסביבת עבודה עדינה, מעבדת שירות, שולחן טכנאי או ארגז של איש שטח, שווה להתחיל מקטגוריית מברגי דיוק וביטים למעבדה ולא מקטגוריית הביטים הכללית. אותו שם, עולם אחר.
סט ביטים או סט מברגים – מה שורד בקריאת שירות
סט ביטים מציע ידית אחת עם עשרות ראשים מתחלפים במארז קומפקטי, בעוד סט מברגים לאלקטרוניקה מורכב מכלים קבועים ונפרדים שמעניקים קשיחות מקסימלית אך תופסים נפח אחסון גדול בהרבה.
בפועל, סט של 64 ביטים תופס נפח של קלמר. סט מברגים שמכסה את אותם פרופילים ידרוש מגש בגודל 30 על 20 ס"מ. לטכנאי שנוסע בין ארבע קריאות ביום זה מכריע.
מברג קבוע עדיף בשני מצבים: כשצריך למשוך בורג שנתקע בתושבת מתכת, וכשעובדים שעות רצופות על אותו פרופיל בשולחן קבוע. בכל שאר התרחישים, ובמיוחד במעבדות רב־תחומיות שמטפלות גם בטלפון וגם בקונסולה וגם בציוד תקשורת, סט ביטים מנצח בכיסוי ובזמן.
אילו פרופילים משביתים לכם את העבודה כשהם חסרים
ערכה מקצועית חייבת לכלול פרופילים סטנדרטיים מוקטנים, פרופילי כוכב (Torx וטורקס אבטחה), ופרופילים ייעודיים כמו Pentalobe, טרי־פוינט Y ו Spanner. הביט החסר הוא זה שמחזיר אותך לאוטו.
המידות באלקטרוניקה מתחילות במקום שבו ערכות הבית נגמרות. פיליפס PH000 הוא ביט בקוטר של פחות ממילימטר, וגם PH0 כבר גדול מדי עבורו. אותו היגיון תקף לטורקס: T2 הוא ביט שנראה כמו חוד של סיכה, והוא מה שיושב בכוננים ובמצלמות.
ביטי הליבה שחייבים להיות בשולחן
| פרופיל | מידות חובה | איפה פוגשים אותו |
|---|---|---|
| פיליפס (Phillips) | PH000, PH00, PH0, PH1 | מסכים, מארזי לפטופ, כוננים, ספקי כוח קטנים |
| שטוח (Flathead) | 1.0 עד 3.0 מ"מ | מהדקי חוטים, ציוד תקשורת ותיק, לוחות בקרה |
| טורקס (Torx) | T2, T3, T4, T5 | כוננים, מצלמות, מכלולי מסך |
| טורקס אבטחה (TR) | TR6, TR8, TR10 | קונסולות משחק, ארונות תקשורת, ציוד מוסדי |
| פנטלוב (Pentalobe) | P2, P5 | ברגים חיצוניים בסמארטפונים ומחשבים ניידים דקים |
| טרי־פוינט (Y) | Y000, Y0 | מכלולי סוללה, מגינים תרמיים, שעונים חכמים |
| Nut Driver זעיר | 2.5 עד 5.0 מ"מ | ספייסרים של לוח אם, מחברי BNC, תושבות אנטנה |
טורקס אבטחה – הפין שמנפץ ביטים רגילים
טורקס (Torx) הוא פרופיל כוכב בעל שש בליטות שמאפשר העברת מומנט יעילה עם שטח מגע גדול. טורקס אבטחה (Security Torx, מסומן TR) כולל פין בולט במרכז הבורג, ולכן מחייב ביט עם שקע תואם בקדקוד.

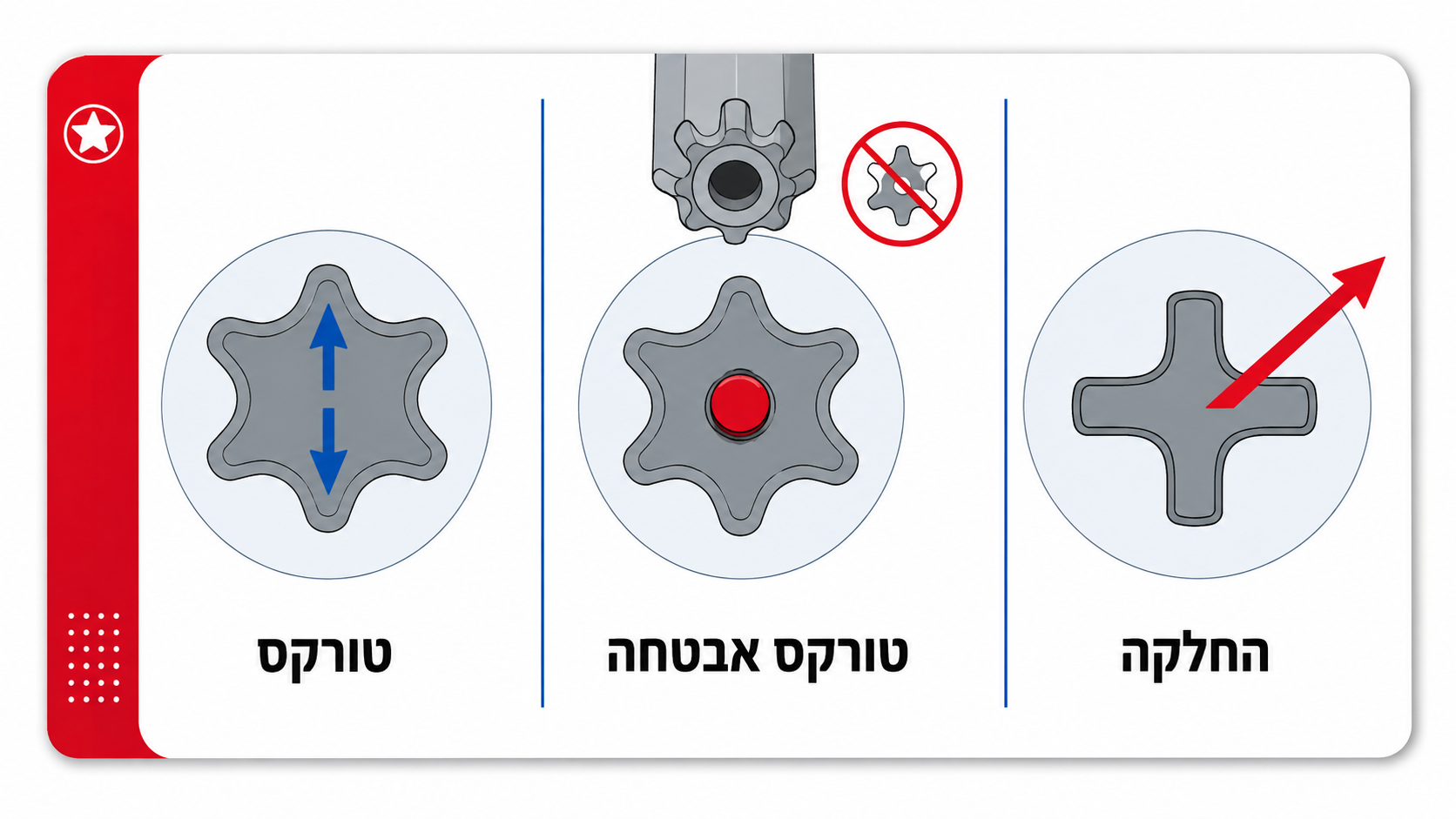

טורקס אבטחה כולל פין מרכזי שמחייב ביט עם שקע תואם
היתרון של פרופיל הטורקס הוא מניעת "החלקת הבורג" (Cam-out). בפיליפס, לחץ אלכסוני דוחף את הביט מחוץ לשקע. בטורקס הדפנות ישרות והכוח נשאר בפרופיל, ולכן הוא מככב בציוד שנפתח שוב ושוב במעבדות שירות. הסימון עצמו מוסבר גם בערך הטכני על מברגים ופרופילי הברגה.
אזהרה מהשולחן – אל תנסו לפתוח בורג TR עם ביט טורקס רגיל. הפין המרכזי או ישבור את חוד הביט, או יעקם אותו כך שהוא יהרוס את הבורג הבא שתיגעו בו.
פנטלוב – הבורג הרך ביותר שתפגשו במארז
ביט פנטלוב (Pentalobe) הוא פרופיל בצורת כוכב בעל חמש צלעות עגולות, ששימש יצרנים לנעילת מארזים חיצוניים ולמניעת פתיחה לא מורשית. P2 יושב בברגי מסך של טלפונים, P5 בברגי המארז התחתון של מחשבים ניידים דקים.
הנקודה שמפילה טכנאים – ברגי פנטלוב מיוצרים לעיתים ממתכת רכה ובאורך של 1.2 מ"מ בלבד. ביט שהפרופיל שלו רחב בעשירית המילימטר לא יאכל את הביט, הוא יאכל את הבורג בסיבוב הראשון.
טיפ המומחים של צלח – החזיקו כפילות של P2 ושל PH000. אלה שני הביטים שנשחקים הכי מהר בכל מעבדת טלפונים, ואף אחד לא מזהה את השחיקה עד שהם כבר הרסו בורג.
ביט Y וטרי־פוינט – למה הוא נמצא דווקא בפנים
ביט Y (Tri-point) כולל שלוש זרועות שפונות למרכז, והוא משמש להידוק ברגים פנימיים במכשירים קטנים, בשעונים חכמים ובמכלולי לוח אם. Y000 ו Y0 מכסים כמעט את כל התרחישים באלקטרוניקה צרכנית.
לא לבלבל עם Tri-wing, שהוא פרופיל שלוש כנפיים גדול בהרבה ומופיע בציוד תעשייתי ובקונסולות ותיקות. שני כלים שונים, שני עולמות.
מתי תצטרכו אותו בפועל – החלפת סוללה, שחרור מגן תרמי מעל מחבר שטוח, פירוק מודול רטט. אלה בדיוק הברגים שיושבים מעל רכיבים שאין להם חלפים, ולכן ביט Y שחוק כאן עולה הרבה יותר מהמחיר שלו.
ESD – הנזק שלא מרגישים ולא רואים
בעבודה על מעגלים מודפסים (PCB) ורכיבים רגישים מומלץ לעבוד עם ידיות וכלים בעלי הגנת ESD, כדי למנוע מעבר מטען חשמלי בין הגוף שלכם לרכיב. פריקה אלקטרוסטטית (Electrostatic Discharge) יכולה לקרות במתח שהאדם כלל לא חש בו, ולפגוע בשער של טרנזיסטור או בזיכרון בלי שום סימן חיצוני.
הבעיה היא לא הכשל המיידי. הבעיה היא הכשל החלקי – הרכיב עובד בשולחן, חוזר ללקוח, ומתקלקל אחרי שבועיים. זו קריאת אחריות שנייה, זמן עבודה כפול ולקוח שמאבד אמון. יסודות התופעה מוסברים היטב במסמכי היסוד של איגוד ה ESD.
כלים למעבדות אלקטרוניקה בסביבה מוגנת כוללים ידית מוליכה שמפנה מטען בצורה מבוקרת אל הארקה, יחד עם צמיד ומשטח מתאימים. בעבודת שטח מזדמנת זה פחות קריטי, בשולחן קבוע זה תנאי.
פלדת S2 מול כרום־ונדיום במידות מיקרו
פלדת S2 היא הבחירה לביטים זעירים בזכות קשיחות גבוהה ועמידות יוצאת דופן להלם ולשחיקה. פלדת כרום־ונדיום (CR-V) מתאימה לשימוש כללי, אבל במידות מיקרוסקופיות היא מתעייפת מהר יותר.

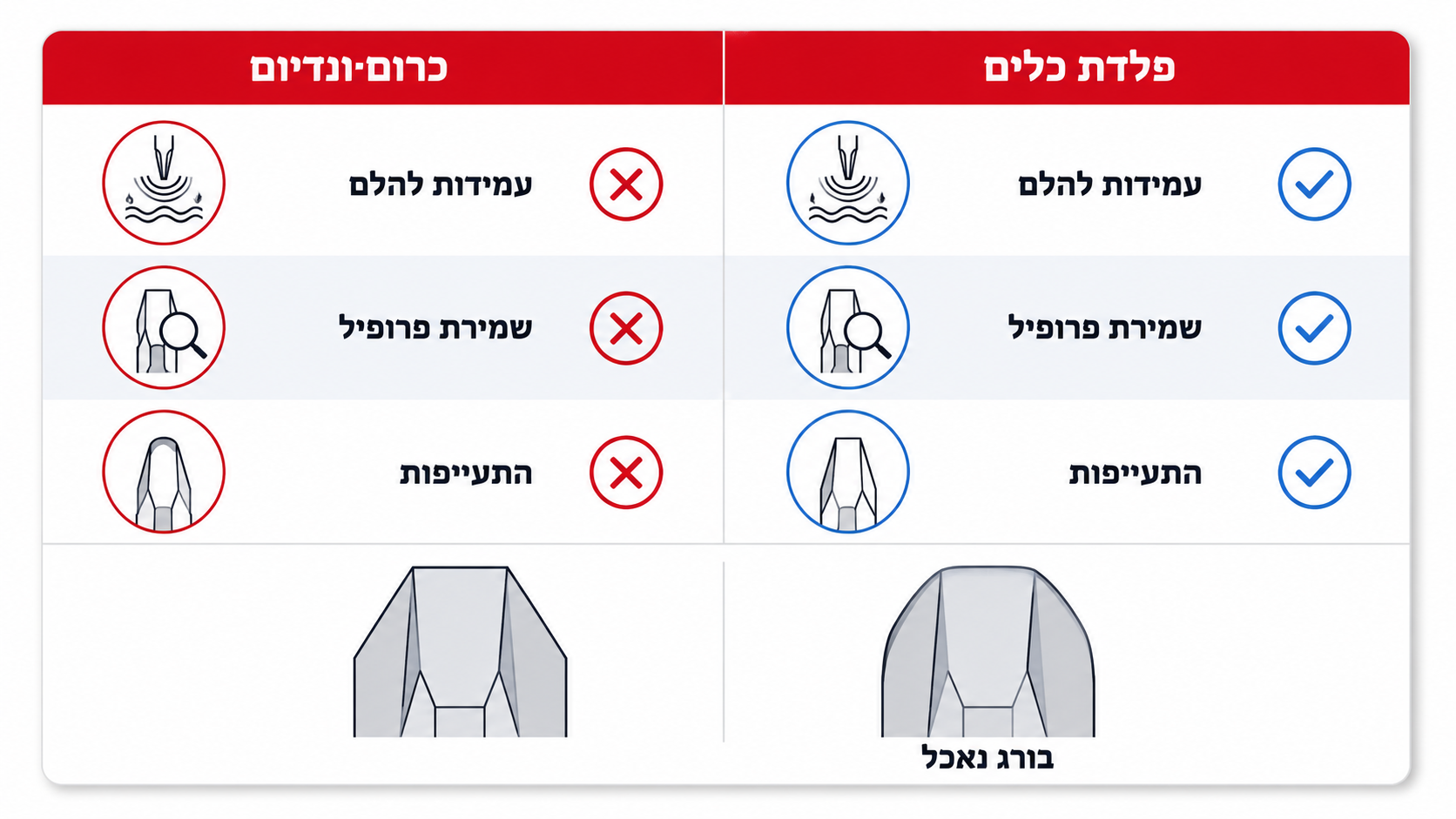

פלדת S2 שומרת על צורתה תחת עומס במידות מיקרו, בשונה מכרום ונדיום סטנדרטי
המונח התקני בעברית הוא פלדת כלים (Tool Steel), ו S2 מסווגת בקטגוריית הפלדות עמידות ההלם, כפי שמופיע במפרט ההנדסי של AISI S2. תרגום לשפת השולחן – הביט סופג את הרגע שבו הבורג משתחרר בפתאומיות בלי שהחוד יתפורר.
ביט רך מדי משנה צורה תחת עומס לפני שאתם מבחינים בכך. הפרופיל מתעגל בכמה מיקרונים, המגע עם הבורג מצטמצם, והתוצאה היא בורג נאכל (Stripped Screw). ביט אחד עולה שקלים בודדים. בורג נאכל בלוח אם עולה שעה של עבודה.
32, 64 או 117 חלקים – מתי הכמות עובדת נגדכם
מספר הביטים תלוי בסוגי המכשירים שעוברים אצלכם בשולחן. ערכה של 32 עד 64 חלקים מעניקה את האיזון הטוב ביותר בין כיסוי פרופילים לבין נוחות נשיאה וזיהוי מהיר.
המלכודת של הסטים הענקיים והמוזלים מוכרת: 117 חלקים שמתוכם 40 ביטים בגדלים תעשייתיים שלא ייכנסו לשום מכשיר אלקטרוני, כפילויות של אותו PH1, וחסר דווקא TR8 שבלעדיו הקונסולה לא נפתחת.
שתי נקודות מוצא טובות מהמדף שלנו הן סט ביטים לאלקטרוניקה iFixit Moray עם 32 ביטים חיוניים וידית ארוכה לברגים עמוקים, ולמי שצריך כיסוי מלא, סט ביטים מקצועי iFixit Mako עם 64 ביטים, ידית אלומיניום בעיבוד שבבי (CNC) והארכה.
הידית – הכיפה המסתובבת שקובעת אם הבורג ייפתח
ידית לעבודה עדינה חייבת שלושה דברים: כיפה מסתובבת בקדקוד (Swivel Cap), אחיזה מחוספסת שלא מחליקה בין אצבעות שמנוניות, ומגנט פנימי חזק שמחזיק את הביט ואת הבורג.
הטכניקה שמשנה את התוצאה: כף היד לוחצת אנכית על הכיפה המסתובבת, האצבעות מסובבות את גוף הידית. הלחץ נשאר בציר הבורג, הסיבוב נעשה עדין, והביט לא זז אפילו בעשירית מילימטר לצדדים. מי שמסובב מברג דיוק ביד אחת בלי לחץ אנכי יאכל ברגים, ולא משנה איזו פלדה קנה.
המגנט הוא לא גימיק. שליפת בורג בקוטר 1.4 מ"מ מתוך תעלה בעומק 12 מ"מ במארז לפטופ נעשית או במגנט, או בפינצטה במשך שתי דקות.
מאריך קשיח או מאריך גמיש
מאריך קשיח מיועד לברגים ששקועים בתעלות עמוקות, למשל בורגי גוף קירור בלפטופ או ברגים מתחת לפתחי אוורור במדפסת. מאריך גמיש נכנס למקומות שאין אליהם קו ישר, כמו בורג שיושב מאחורי כבל שטוח שאסור לפרק. הכלל פשוט – קשיח מעביר מומנט טוב יותר, גמיש מציל אותך מפירוק מיותר של חצי מכשיר.
חמישה שלבים שמונעים אכילת ראש בורג
מניעת נזק לברגים קטנים נעשית בהתאמה מדויקת של מידת הביט לפרופיל, לחץ אנכי קבוע לפני תחילת הסיבוב, והחלפה מיידית של ביט שנשחק.
סדר העבודה בבורג תפוס – מזהים את הפרופיל והמידה בעין ובאור טוב, מנקים אבק מהשקע, מכניסים ביט ומוודאים שאין חופש לצדדים, לוחצים אנכית בכף היד, ורק אז מתחילים "שבירה" עדינה נגד כיוון השעון. אם הביט קופץ, עוצרים ומחליפים מידה.
הגורם מספר אחת להריסת ברגים באלקטרוניקה הוא שימוש ב PH0 במקום PH00. הפרש של פחות מחצי מילימטר בקוטר החוד, ובורג אחד הרוס. גם הנחיות הבטיחות של משרד החינוך למרחבי טכנולוגיה מדגישות את אותו עיקרון – כלי במידה המתאימה לבורג, ולא כלי שקרוב אליה.
סמארטפונים – מה חייב להיות במארז לפני שפותחים מסך
סט לתיקון סמארטפונים חייב לכלול פנטלוב P2 ו P5, טרי־פוינט Y000, פיליפס PH000 ו PH00, טורקס T2 עד T5, ומארז עם אטימה שמחזיקה את הברגים במקום.

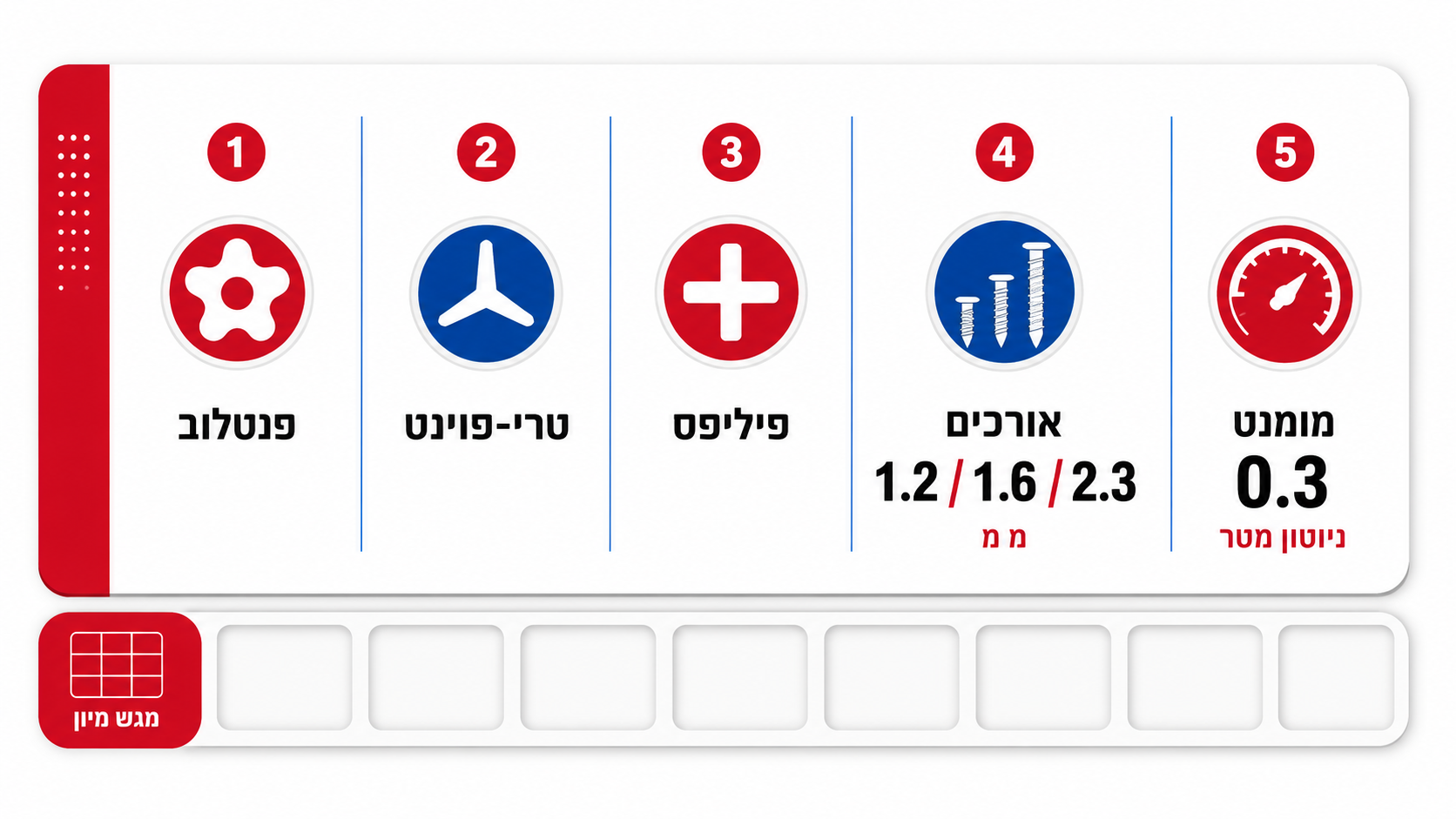

רשימת הפרופילים ההכרחיים במארז לתיקון סמארטפונים
המאפיין שמפיל מתקנים מתחילים הוא לא הגודל, אלא האורכים. באותו מכשיר יש שלושה ברגי פיליפס PH000 באורכים 1.2, 1.6 ו 2.3 מ"מ. הכנסת הארוך למקום הקצר קודחת דרך לוח האם. לכן מגש מיון ממופה, או פשוט פיסת נייר דביק עם סימון מקומות, הוא חלק מהערכה בדיוק כמו הביטים.
עוד נקודה – ברגים בטלפונים לרוב מהודקים במומנט של פחות מ 0.3 ניוטון מטר. כל ידית ראצ'ט כאן היא סיכון להידוק יתר ולשבירת תושבת.
לפטופים וקונסולות – TR8 והתושבות שנשברות
תיקון מחשבים ניידים וקונסולות דורש ביטי טורקס אבטחה TR6 עד TR10, ביטי Nut Driver זעירים לספייסרים של לוח אם, ומאריך שמאפשר גישה לגופי קירור ולתעלות עמוקות.
בקונסולות תפגשו TR8 ו TR9 במארז החיצוני, לעיתים עם ברגים תפוסים בגריז ובאבק של שבע שנים. בלפטופים עסקיים תפגשו PH00 בכמות של 11 עד 16 ברגים בכיסוי התחתון, וכל אחד מהם מתברג לתושבת פלסטיק דקה.
כאן כלי עבודה לאלקטרוניקה טובים מוכיחים את עצמם דווקא בכיוון ההידוק. הידוק יתר קורע את החוט בתושבת הפלסטיק, והפתרון היחיד הוא הדבקת תושבת חדשה. סט ביטים לאלקטרוניקה עם ידית דיוק ומשטח אחיזה נכון נותן לכם את התחושה מתי לעצור, שנייה לפני שהתושבת נכנעת.
ערכה ביתית מול ערכה מעבדתית
סט מעבדתי מתוכנן לעבודה רציפה בעומס: פלדה בדרגת קשיחות גבוהה, סבילות ייצור צרה, ומארז שמאפשר זיהוי ושליפה בשנייה. סט ביתי מתוכנן לפעם בחודש.
| קריטריון | סט בסיסי לבית | סט טכנאי שטח | סט מעבדה מתקדם |
|---|---|---|---|
| כמות חלקים | 24 עד 32 | 32 עד 64 | 64 ומעלה |
| סוג פלדה | CR-V סטנדרטי | פלדת S2 מוקשחת | פלדת S2 עם ציפוי מיוחד |
| פרופילי אבטחה | בסיסיים בלבד | TR, Y, Pentalobe | כיסוי מלא כולל מידות מיקרו |
| ידית | ארגונומית בסיסית | אלומיניום עם ראש מסתובב | ראש מסתובב עם הגנת ESD |
| מארז | פלסטיק קשיח | קומפקטי מגנטי | מארז נפתח עם מגש מיון |
| שימוש טיפוסי | תיקון מזדמן בבית | קריאות שירות וסמארטפונים | מעבדות מחשוב ואלקטרוניקה |
ההבדל מתורגם לכסף בשתי דרכים: פחות ברגים הרוסים, ופחות שניות מבוזבזות בחיפוש ביט. במעבדה שמטפלת ב 15 מכשירים ביום, שתי דקות למכשיר הן חצי שעה עבודה שנעלמת.
מארז – איך לא לאבד ביטים וברגים בדרך
מארז מומלץ הוא כזה שמחזיק את הביטים בתושבות מגנטיות או בסיליקון, עם סימון מידות שנקרא בלי משקפיים, ומקום מוגדר לכל חלק כדי שתראו מיד מה חסר.
ביט בקוטר 4 מ"מ שנופל בבית לקוח נעלם. פשוט נעלם. מארז שנפתח בתיק אחרי שני מזוודות באוטו הוא ההסבר הנפוץ לסטים שמגיעים אלינו לחנות בבקשה להשלמת חלקים בודדים.
מארזים שכוללים מגש מיון אינטגרלי לברגים שפורקו חוסכים את הטריק של הכוסות והמכסים. מי שעובד על טלפונים יודע שמיון לפי סדר פירוק הוא לא קפדנות יתר, זו הדרך היחידה להחזיר את המכשיר לקדמותו.
איך משווים בין סטים לפני שמזמינים
השוואה נכונה נשענת על התאמת הסט למורכבות העבודה, על רמת הדיוק של הביטים ועל איכות החומרים, ולא על מספר החלקים שמופיע בכותרת. לפני קנייה שאלו את עצמכם שתי שאלות – אילו שלושה מכשירים אני פותח הכי הרבה, וכמה פעמים בשבוע.

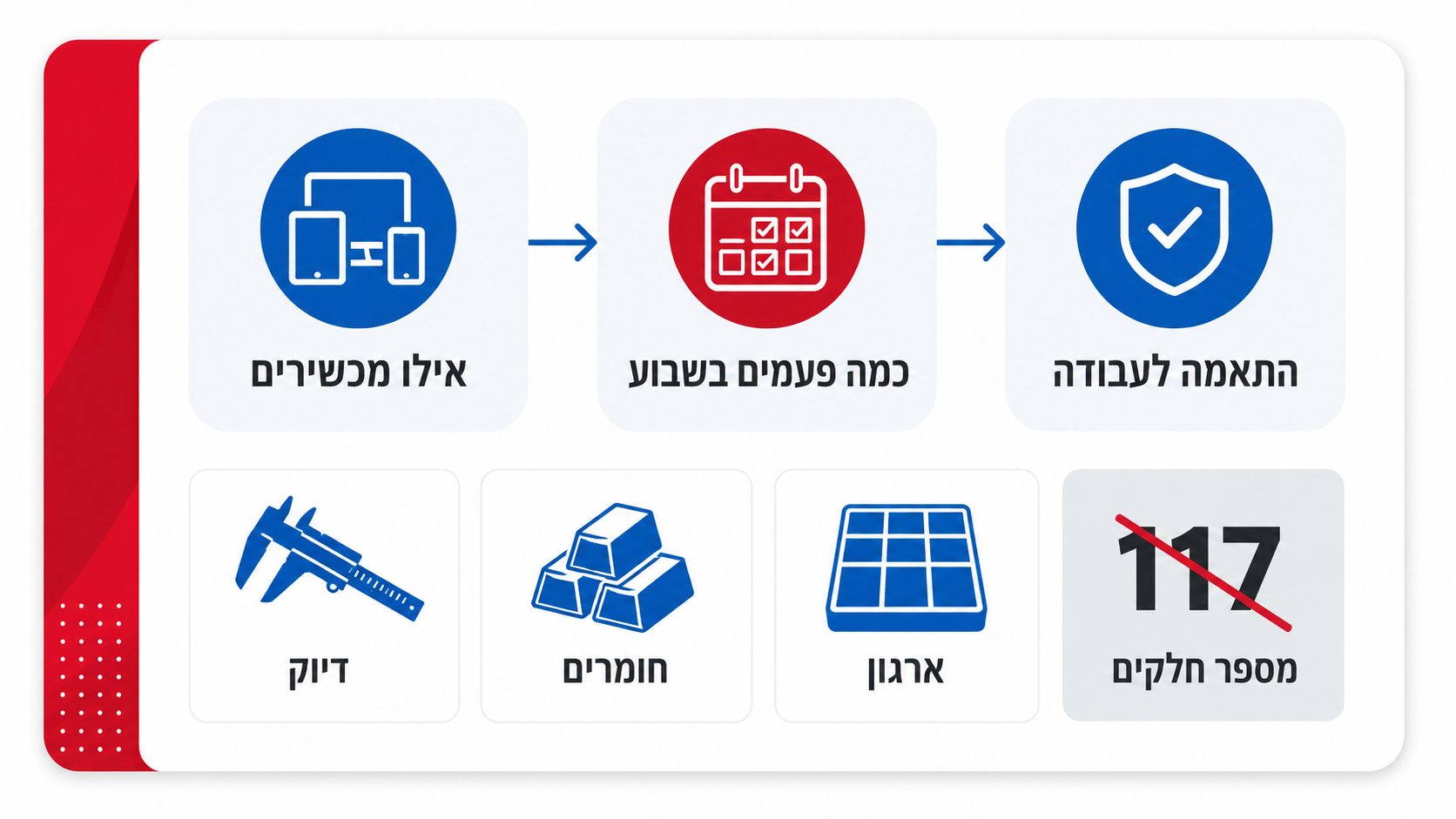

קריטריוני השוואה מרכזיים בין סטי ביטים לפני הזמנה
| סט מהמדף של צלח | חלקים | מה מייחד אותו | למי זה מתאים |
|---|---|---|---|
| iFixit Moray | 32 ביטים | ידית ארוכה לגישה עמוקה, כולל Gamebit לקונסולות ותיקות | טכנאי שטח ומתקנים בבית, כיסוי בסיסי חכם |
| iFixit Mako | 64 ביטים | ידית אלומיניום CNC, מגנט חזק, הארכה | מעבדות מחשוב ואלקטרוניקה, טלפונים ולפטופים |
| WERA מעורב | 30 ביטים | ביטים בציפוי חלקיקי יהלום לקשיחות ואחיזה | עבודות הברגה תעשייתיות ומורכבות לצד עבודת דיוק |
| WERA 12 חלקים | 12 חלקים | נרתיק חגורה, ידית עם ראש מסתובב, כולל בוקסה ומזלג חליצה | טכנאי סלולר ואלקטרוניקה בשטח |
למי שמחפש ערכת פרימיום עם קשיחות גבוהה לעבודות הברגה תובעניות, סט ביטים איכותי של WERA הוא הכלי שיישאר בארגז גם בעוד עשר שנים. אנחנו מייבאים ומשווקים את המותג באופן רשמי מאז 1988, ובחנות שלנו באור יהודה, 900 מ"ר של אולם תצוגה ומחסן, אפשר להחזיק את הידית ביד לפני שמחליטים.
כלים נוספים שכדאי להכיר
שאלות נפוצות
רוצים לבדוק סט מול העבודה שלכם בפועל
הדרך הכי מהירה לבחור היא לספר לנו מה עובר על השולחן שלכם – טלפונים, לפטופים, ציוד תקשורת או שילוב של הכל. בהתאם לזה נכווץ את הבחירה לשני סטים ולא לעשרים. ניתן להתקשר 03-5337349, להגיע לרחוב המלאכה 9 באור יהודה, או לכתוב לנו דרך עמוד יצירת הקשר. משלוח חינם ברוב המוצרים בהזמנה מעל 499 ₪.
בחירת סט ביטים לאלקטרוניקה היא החלטה על כמה זמן עבודה ייחסך ועל כמה ברגים לא ייהרסו. פלדה מתאימה, פרופיל מדויק וידית שנותנת שליטה הם שלושת המשתנים שקובעים, לא מספר החלקים על הקופסה. הצוות שלנו באור יהודה זמין לבדוק את הצרכים הספציפיים שלכם ולהתאים סט שיושב על השולחן בלי להתחלף כל חודש.
