טכנאי סלולר, מתקני מעגלים אלקטרוניים, ומי שעובד על רכיבים עדינים בכלל – כולם מכירים את הפער בין כלי עבודה שמאפשר עבודה מדויקת לבין כלי שגורם לנזק שלא היה צריך לקרות. עבודה על מכשירי סלולר ואלקטרוניקה צרכנית דורשת ציוד ברזולוציה גבוהה – פינצטות שמחזיקות נכון, מברגים מיקרו שלא מחליקים על ראש הברג, אמצעי הגנה אנטי-סטטיים ותאורת עבודה מספקת.
מאמר זה עוסק בכלים שמרכיבים עמדת עבודה מקצועית לטכנאי אלקטרוניקה וסלולר – מהפינצטות והמברגים הנכונים, דרך ציוד הלחמה, ועד לארגון ותאורה. הדגש הוא על כלים שעושים את ההבדל בפועל, עם הסבר לגבי מה לחפש בכל קטגוריה.
במאמר זה תמצאו
- אילו כלי יד בסיסיים נחוצים לטכנאי סלולר ואלקטרוניקה
- כיצד לבחור פינצטות לעבודה על רכיבים עדינים ולחמה
- מה חשוב לדעת על מברגי מיקרו וסטים מקצועיים
- ציוד הגנה אנטי-סטטי ומדוע הוא קריטי
- תאורת עבודה וציוד הגדלה לעבודה מדויקת
- כיצד לארגן עמדת עבודה פונקציונלית ויעילה
תוכן עניינים
- כלי יד בסיסיים לטכנאי סלולר ואלקטרוניקה
- פינצטות לעבודה על רכיבים עדינים ולחמה
- מברגי מיקרו וסטים מקצועיים
- הגנה אנטי-סטטית – ציוד ועקרונות
- תאורה וציוד הגדלה לעבודה מדויקת
- ארגון עמדת עבודה לטכנאי אלקטרוניקה
- שאלות נפוצות
מוצרים נבחרים

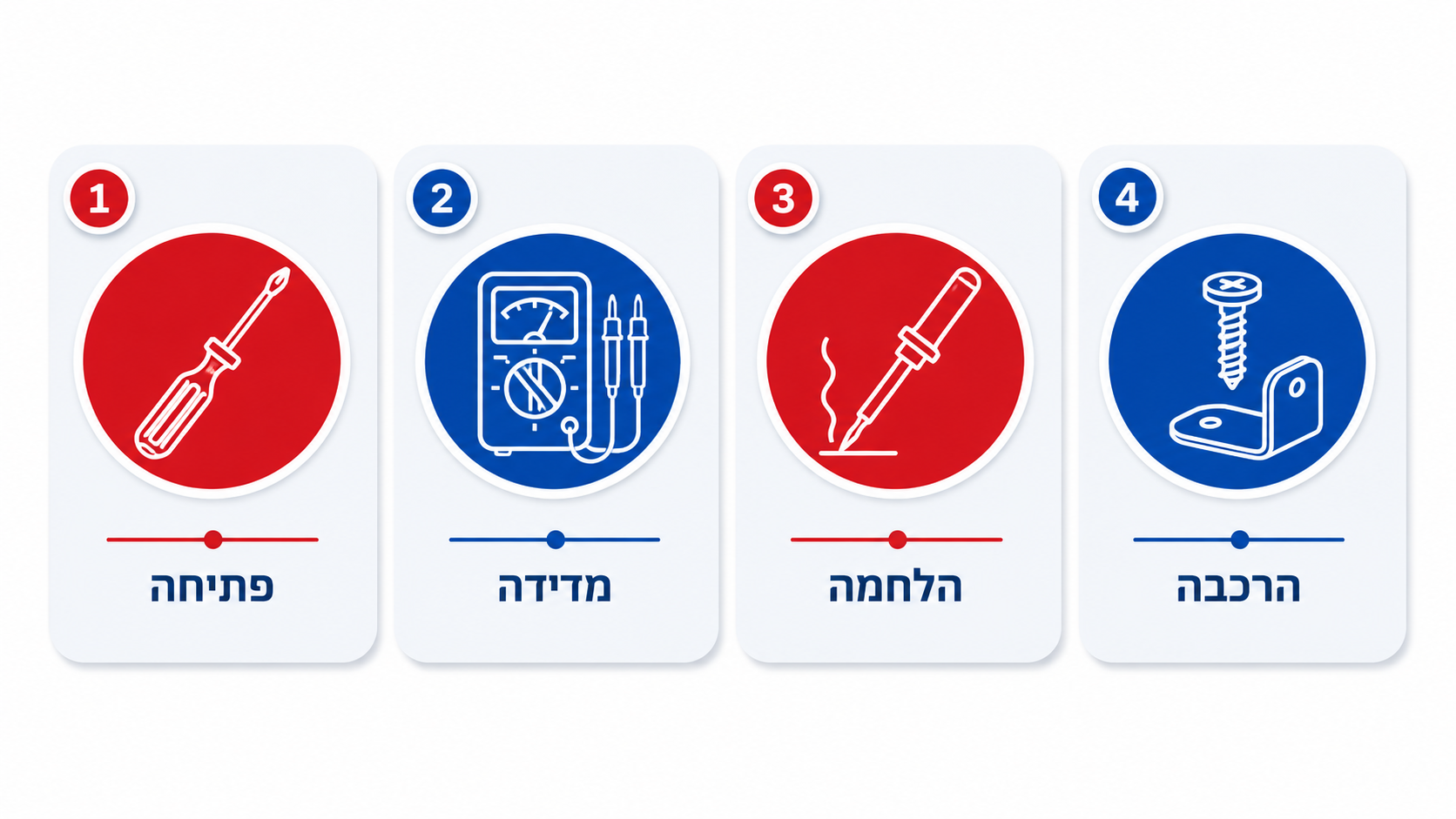

עמדת עבודה מאובזרת לטכנאי סלולר ואלקטרוניקה
1. כלי יד בסיסיים לטכנאי סלולר ואלקטרוניקה
עמדת עבודה של טכנאי סלולר שונה מהותית מארגז כלים של חשמלאי או מכונאי. הכלים קטנים יותר, הדיוק הנדרש גבוה יותר, והחומרים שאיתם עובדים רגישים יותר. מכשיר סלולר טיפוסי כולל ברגים במידות 1.2 עד 2.5 מ"מ, מחברים שטחם פחות מכפתור חולצה, ורכיבים על לוח האם שעלותם עשרות ואף מאות שקלים כל אחד.
הכלים הבסיסיים שכל טכנאי צריך ליד השולחן כוללים את הקטגוריות הבאות. מברגי מיקרו – סט שכולל ראשי Torx (T2 עד T8), Phillips (#000 עד #1), Pentalobe ו-Tri-wing. פינצטות – לפחות שלוש: ישרה, מעוקלת 45 מעלות, ומעוקלת 90 מעלות. כלי פתיחה ממוצרים כמו פלקטרה עשויה ניילון שלא משרטת מסגרות. ואמצעי הגנה אנטי-סטטיים – שרוול פרק יד, משטח ומחצלת עבודה מוארקים.
כלים שנראים זהים על המדף יכולים להיות שונים מאוד בעת השימוש. ראש מברג שמחליק על ברג T4 גורם לנזק לראש הברג ולעיתים גם לפיסת הלוח שסביבו. פינצטה שכוח הקפיץ שלה לא מדויק תגרום לרכיב SMD לקפוץ מהמיקום. ההשקעה בכלי עבודה מדויקים למעבדת סלולר אינה מותרות, היא מה שמונע מכם להגיע למצב של ברג שחוק שמעכב את כל התיקון. אלה לא בעיות של "איכות" ערטילאית, אלה בעיות עבודה בפועל.
2. פינצטות לעבודה על רכיבים עדינים ולחמה

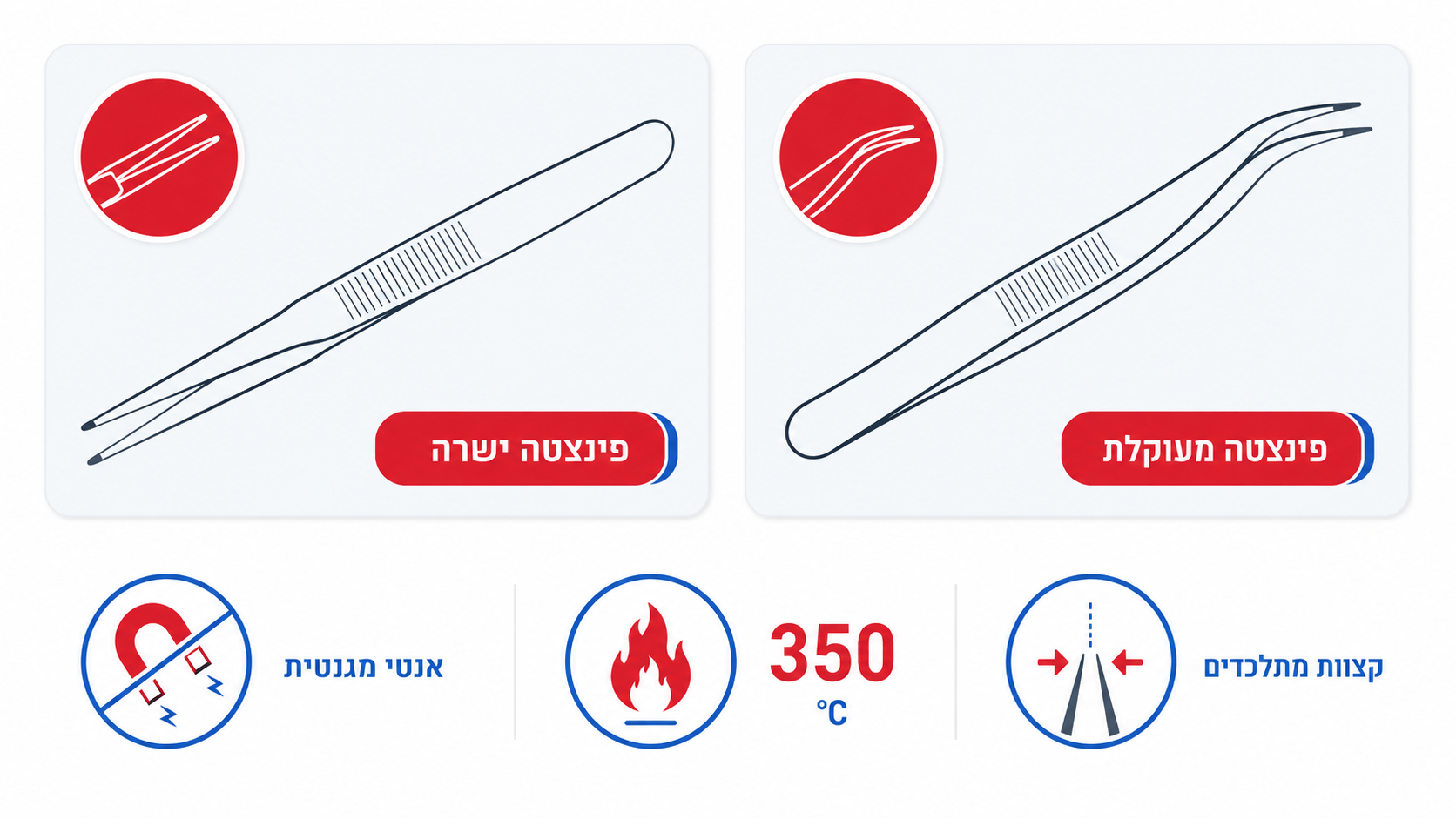

סוגי פינצטות מקצועיות לעבודה על רכיבי SMD ולחמה עדינה
בחירת פינצטה לעבודת אלקטרוניקה ועל מכשירי סלולר תלויה בשלושה גורמים – חומר, גיאומטריה של הקצה, וכוח הקפיץ. פינצטות לעבודה על רכיבי SMD עדינים צריכות להיות מפלדת אל-חלד שאינה מגנטית, שלא תמשוך רכיבים מהמיקום שלהם. קצה הפינצטה צריך להיות חד ומדויק מספיק לאחיזה על רכיב 0402 (1 מ"מ על 0.5 מ"מ) בלי לגרום לו להחליק.
לעבודת לחמה, חשוב שהפינצטה תעמוד בחום. פינצטות מיוחדות ללחמה עשויות לרוב מסגסוגת אנטי-מגנטית ועמידה בחום, עם ציפוי שמפחית הצטברות שאריות לחמה. פינצטות ללחמה בשני ראשים מחוממים (פינצטות חימום) מאפשרות להסיר ולהניח רכיבי SMD בתנועה אחת, וזה ציוד שחוסך זמן משמעותי בתיקון לוחות אם.
סוגי הפינצטות הנפוצים בעבודת טכנאי
פינצטה ישרה עם קצה חד משמשת לרוב הפעולות הכלליות – מיקום רכיבים, אחיזה של חיבורים גמישים ואיסוף חלקים קטנים. פינצטה מעוקלת ב-45 מעלות נוחה לעבודה מזוויות שהיד הישרה מאפילה עליהן. פינצטה מעוקלת ב-90 מעלות, עם הקצה ניצב לשאר הפינצטה, משמשת לעבודה בפינות ובחריצים עמוקים בתוך מכשיר. פינצטה עם קצה מעוגל ומחוספס מתאימה לתפיסת חלקים גדולים יותר, כמו סוללות ומחברי סרט.
3. מברגי מיקרו וסטים מקצועיים
ראשי המברגים הנדרשים לעבודה על מכשירי סלולר השתנו בשנים האחרונות, כשיצרנים כמו Apple עברו לברגי Pentalobe ייחודיים. סט מברגים מקצועי לטכנאי סלולר צריך לכסות את הסוגים הבאים בטווחי מידות נכונים: Phillips #000 ו-#00 ו-#0 לברגי מינוס קטנים, Torx T2 עד T6, Pentalobe 0.8 ו-1.2 מ"מ, Tri-wing Y0.6 ו-Y1, Hex 0.9 ו-1.5 מ"מ לברגי שקע.
לטכנאי שעובד על מגוון רחב של מכשירים, פתרון "הכל-בו" כמו ערכת כלים בסיסית לתיקון אלקטרוניקה ומסכים iFixit Essential נותן מענה מיידי לפתיחת סמארטפונים וטאבלטים, עם כל הביטים הנפוצים במקום אחד. ידית המברג חשובה לא פחות מהראש. ידית שמאפשרת סיבוב בקצות האצבעות, ולא כף יד מלאה, נותנת שליטה טובה יותר על כוח ההידוק. ידיות עם ציר סיבוב אחורי מאפשרות לחץ ישר בעוד האצבעות מסובבות. כרום-ונדיום (Cr-V) הוא פלדת הבסיס הסטנדרטית לראשי מברגים באיכות, עם ציפוי אנטי-קורוזיה שמאריך אורך חיים.
מה מבדיל בין סט מברגים איכותי לסט בינוני
הסמן הראשון הוא דיוק המידות. ראש Phillips #000 בסט איכותי יכנס לברג בהתאמה הדוקה ולא יחליק גם בלחץ מתון. בסט זול, אותו ראש לעיתים שונה כ-0.1-0.2 מ"מ ממידת התקן, וזה מספיק כדי שיחליק ויפגע בברג. הסמן השני הוא ציפוי פני הראש – בסט איכותי הראש מחוספס באופן שמגדיל חיכוך עם ראש הברג, בעוד בסט זול הציפוי חלק ויגרום להחלקה. הסמן השלישי הוא חוזק הפלדה – ראשים שמתקלפים או מתעגלים לאחר מאות שימושים עשויים מפלדה רכה שלא עומדת בדרישות המקצועיות.
4. הגנה אנטי-סטטית – ציוד ועקרונות
פריקה אלקטרוסטטית (ESD) היא אחד הגורמים הנפוצים לנזק שקט ברכיבים אלקטרוניים. רכיב שניזוק מESD לא תמיד נשרף – לעיתים הנזק הוא מיקרוסקופי ומתבטא בכשל חלקי או בזמן תקלה עתידי. גוף אדם שהלך על שטיח ונגע ברכיב אלקטרוני יכול לפרוק בין 500 ל-3,000 וולט דרך הרכיב, בעוד רכיבים רגישים רבים נפגעים בפריקות מ-100 וולט ומעלה.
הציוד הבסיסי להגנת ESD בעמדת עבודה כולל שלושה רכיבים. שרוול פרק יד (Wrist Strap) – מחובר דרך נגד 1 מגה-אום לנקודת הארקה, משווה את פוטנציאל הטכנאי לאדמה ומונע פריקה. משטח עבודה אנטי-סטטי (ESD Mat) – שטח שעליו מניחים את הרכיבים והמכשיר, עשוי חומר מוליך חלקי שמנקז מטען לאיטו. שקיות ESD – לאחסון ושינוע לוחות ורכיבים. משטח שמחובר לאדמה ושרוול שלא מחובר הם שני כלים חסרי תועלת – שניהם חייבים להיות מחוברים ומאומתים.
בדיקת ציוד ESD
שרוול פרק יד בסיסי ניתן לבדוק עם בודק ייעודי פשוט שמוודא שהנגד בתוכו תקין. משטח ESD שמיושן או נסדק עשוי לאבד את תכונות ההולכה החלקית שלו – הוא יראה שלם מבחוץ אבל לא יגן. בדיקה תקופתית עם מגה-אוהמטר על נקודות שונות של המשטח מוודאת שההתנגדות נמצאת בטווח הנכון (בדרך כלל 1 עד 1000 מגה-אום). דרישות הבטיחות החשמלית לציוד מעבדה מוגדרות בתקן, ואפשר לקרוא על בדיקות ואישורים בעמוד בטיחות חשמלית של מכון התקנים הישראלי.
5. תאורה וציוד הגדלה לעבודה מדויקת
עבודה על רכיבים זעירים בתאורה לא מספקת היא אחת הסיבות הנפוצות לנזקים שלא לצורך בעמדת תיקון. לוח אם של מכשיר סלולר כולל רכיבים שגודלם מתחת למילימטר, עקבות PCB שרוחבן 0.1-0.2 מ"מ, ומחברים עדינים שדורשים ראייה ברורה לחיבור נכון. תאורת עבודה טובה לטכנאי אלקטרוניקה היא לא "נחמד שיש" – היא הכרחית.
מנורת LED עם זרוע גמישה וטמפרטורת צבע של 5000-6500 קלווין (אור לבן קר-נייטרלי) מאפשרת לראות פרטים ורכיבים ללא הצללה. מנורות שמשלבות עדשת הגדלה (לרוב 5 דיופטר, שמגדילה כ-X2.25) מאפשרות עבודה ממרחק נוח תוך הגדלה מספקת לרוב הפעולות. לעבודות עדינות יותר כמו הלחמה תחת מיקרוסקופ, הגדלה של X7 עד X45 עם תאורה טבעת LED היא הסטנדרט.
עדשות הגדלה ניידות מול מיקרוסקופ
לטכנאי שמתחיל, משקפת הגדלה (Loupe) ניידת ב-10X מספיקה לרוב הבדיקות – היא זולה, אינה תופסת מקום ונוחה לשימוש מהיר. לעבודת לחמה על רכיבי BGA ומיקרו-מחברים, מיקרוסקופ שולחני עם גדלי הגדלה משתנים ומסך HDMI מחובר הוא ציוד שמגדיל דיוק ומפחית עייפות עיניים בצורה משמעותית לאחר שעות עבודה. דיוק הציוד הוא מה שמפריד בין אבחון מקצועי להימור, ומעבדות מוסמכות עובדות לפי תקני הסמכה מחמירים, כפי שמשתקף בההסמכות החיצוניות של מכון התקנים. המיקרוסקופ לא מחליף את הכשרת הטכנאי, אבל הוא נותן מידע שעין בלתי מוגברת פשוט לא יכולה לספק.
6. ארגון עמדת עבודה לטכנאי אלקטרוניקה

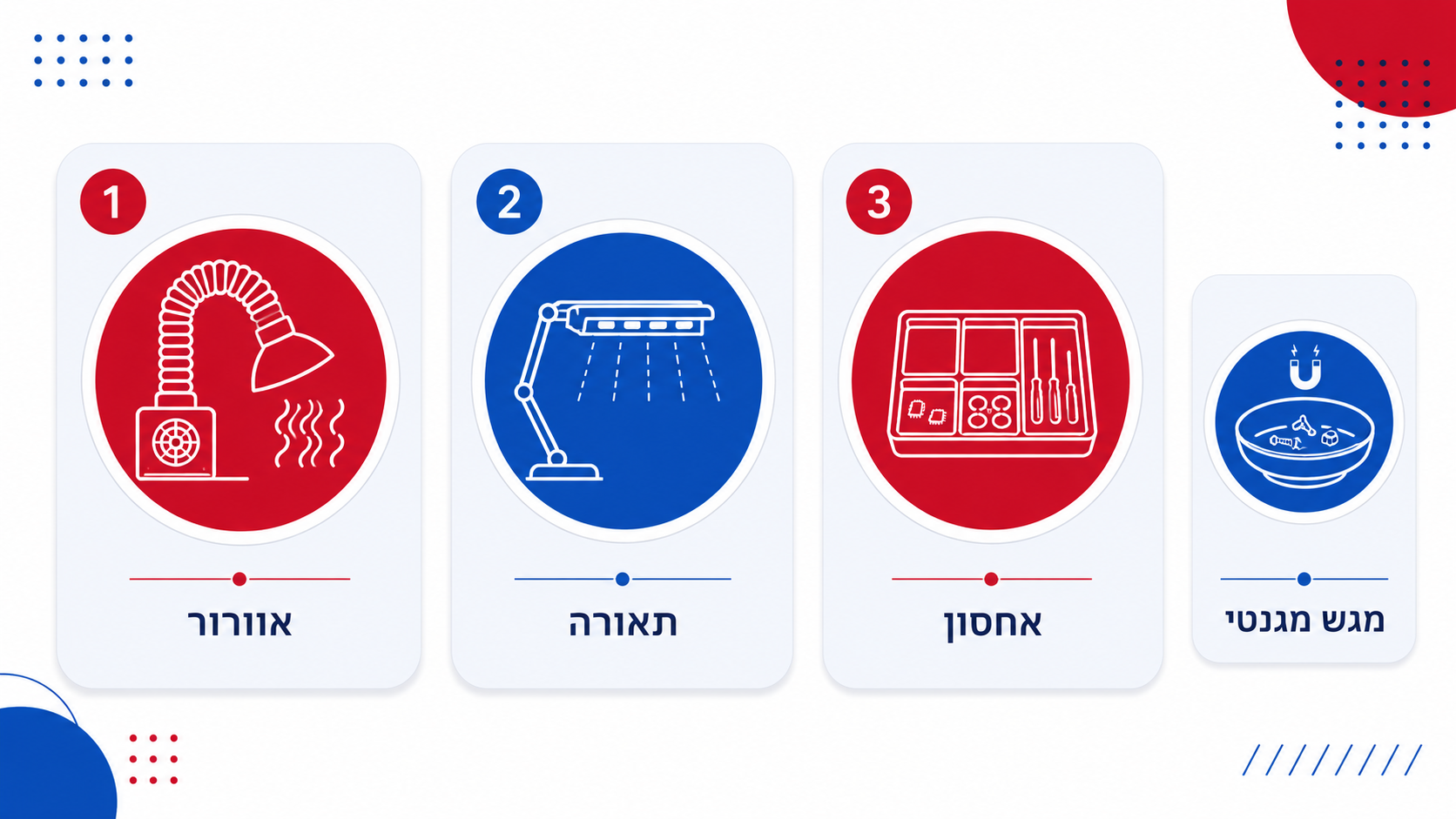

עמדת עבודה מסודרת ומאורגנת לטכנאי אלקטרוניקה
עמדת עבודה מאורגנת חוסכת זמן ומפחיתה שגיאות. ברגים זעירים שמאוחסנים בגיבוב אחד הופכים את ההרכבה מחדש לניחוש. חלק גדול מטעויות הרכבה של מכשירים מקורם בבלבול בין ברגים מסוגים שונים שנראים זהים לעין. אחסון ממשמע לפי שלב פירוק הוא כשרון שמקצועיי תיקון מפתחים עם הניסיון.
כלי ארגון בסיסיים לעמדת טכנאי כוללים מגש מגנטי לברגים – שומר ברגים ורכיבים קטנים ממקומות לא רצויים. מחזיק מכשיר שמאפשר ידיים פנויות בזמן פתיחה וסגירה של מכשיר. לוח ברגים מדורג לפי שלבי פירוק, שיוכל להיות נייר מודפס בשיטת "מפת ברגים" או טבלה עם תאים. מגשי חלוקה לרכיבים קטנים מאחסנים חיבורים, גומיות ואטמים ממכשירים שבפתיחה.
בטיחות בעבודה במעבדה היא לא המלצה אלא דרישה, וביטוח לאומי מתייחס למעבדות אלקטרוניקה כסביבת עבודה עם סיכונים שדורשת מניעת תאונות, כפי שמפורט בקול הקורא של ביטוח לאומי לבטיחות בעבודה במעבדות. טכנאים שמלבד סלולר עוסקים גם בחומרת מחשבים מוזמנים לקרוא את המדריך כלי עבודה וציוד לטכנאי מחשבים שמרחיב על ארגון עמדה לעבודה כבדה יותר, ומי שבונה גם מערך כלים נטענים לעבודת שטח ימצא פתרונות בקטגוריית סטים של כלים נטענים.
מדיניות "מקום לכל דבר" בעמדת טכנאי
כלים שמוחזרים למקומם אחרי כל שימוש נמצאים שם בפעם הבאה שצריך אותם. פינצטות שמונחות בגיבוב על המשטח מתקפלות ומאבדות כוח קפיץ. ראשי מברגים שמתגלגלים על השולחן מתקלפים ומתקהים. מגש עם מקומות קבועים לפינצטות, לכלי פתיחה ולידיות מברגים הוא השקעה שמאריכה את חיי הכלים ומקצרת זמן חיפוש.
מוצרים נוספים שכדאי להכיר
.webp)
שאלות נפוצות
סיכום
עמדת עבודה מקצועית לטכנאי סלולר ואלקטרוניקה בנויה על כלים מדויקים שמתאימים לקנה מידה של הרכיבים שעובדים עליהם – לא על ציוד כללי שמועבר מקטגוריה אחרת. פינצטות מדויקות, מברגי מיקרו עם ראשים תואמים, הגנת ESD מחוברת ותאורה נכונה הם הבסיס שעליו נבנית העבודה.
