אתם עומדים על סולם באתר בנייה, מחזיקים פטישון במשקל של כמה קילוגרמים ומנסים לקדוח חור בינוני לתליית זרוע כבדה. המקדח מסתובב ומעלה ריח חריף של שריפה, אבל הקיר לא נפתח. שרפתם עוד אביזר שעלה לכם כסף, והפסדתם עשרים דקות עבודה יקרה.
ההבדל בין יום עבודה רווחי לפרויקט שנתקע תלוי בהתאמה של המקדח לחומר שבקיר ולכלי שבידכם. כשהמקדח מתאים, הכלים לא נהרסים, העוגנים לא נשברים והקיבוע מחזיק את העומס. אנחנו בחברת צלח ריכזנו כאן את הכללים המעשיים שיחסכו לכם כסף ותקלות חוזרות בשטח.
בחירה נכונה של מקדח בטון חוסכת אביזרים שרופים וזמן עבודה
במאמר זה נעבור על
- ההבדל בין מקדח בטון למקדח מתכת או עץ רגיל
- התאמת מקדח לבטון, לבלוקים, לאבן ולקרמיקה
- חיבורי SDS Plus ו-SDS Max והכלים שבהם משתמשים
- התאמת קוטר מקדח לדיבל 6, 8 ו-10 מ"מ
- טכניקת קידוח שמונעת שבירה ושריפה של הקנה
- כללי בטיחות וגהות בקידוח יבש בבטון
תוכן עניינים
- איך בוחרים מקדח בטון שמתאים לעבודה
- ההבדל בין מקדח בטון למקדח רגיל
- איזה מקדח צריך לבטון, לבלוקים ולאבן
- חיבורי SDS Plus ו-SDS Max והבחירה ביניהם
- מקדח SDS במקדחה רגילה
- התאמת קוטר מקדח לדיבל וקריאת סימוני אורך
- טכניקת קידוח, תקיעות ובטון מזוין
- בטיחות וגהות בקידוח בטון
כלים נבחרים
.png)
איך בוחרים מקדח בטון שמתאים לעבודה?
לפני שאתם שולפים כרטיס אשראי, בדקו מאיזה חומר בנוי הקיר ומה עוצמת הכלי שלכם, ורק אז קבעו את סוג החיבור ואת הקוטר הנדרש. יציקת בטון דחוסה אינה דומה לעץ או לגבס, ולכן מקדח פשוט יישרף בתוכה תוך שניות ספורות. עבודה יעילה מתחילה בהצטיידות בכלים מתאימים כמו מברגות ומקדחות מקצועיות בעלות כושר הלימה חזק, או בפטישון ייעודי.
אם תבדקו את ארבעת הנתונים האלה מראש, לא תשברו מקדחים ולא תשאירו פועלים בלי עבודה באמצע היום. כשהמקדח לא מתאים נוצר חיכוך מוגזם, שהורס את ראש החיתוך ופוגע במנוע של הכלי. מקדח בטון איכותי חותך את החומר ביציבות, ומחזיר את ההשקעה שלו מהר.
מה ההבדל בין מקדח בטון למקדח רגיל?
מקדחי מתכת ועץ מתוכננים להסיר שבבים בעזרת שפות חיתוך חדות, ואילו מקדח בטון פועל כמו איזמל זעיר שמרסק את האבן במכות מהירות. בקצהו מולחמת לוחית קרביד קשיחה, המוכרת בענף בתור "שן וידיה", שעומדת בזעזועים כבדים של מנגנון ההלימה.
המבנה הספירלי של התעלות נועד לפנות אבק כבד וחול גרגירי מתוך החור החוצה, כדי שהראש לא ייחנק ולא יתחמם יתר על המידה.
אם תנסו לקדוח ביציקת בטון עם מקדח פלדה רגיל, השפות המושחזות יתרככו מיד מהחום ויימחקו לחלוטין. התוצאה תהיה חור מעוות בקוטר לא אחיד, ששום דיבל תקני לא יצליח להיאחז בו בבטחה.
איזה מקדח צריך לבטון, לבלוקים ולאבן?
יציקת בטון דורשת מקדח עמיד בעל ראש קרביד קשיח ועבודה בפטישון מלא עם מכות הלימה חזקות. לעומת זאת, בלוק שחור או איטונג מחייבים זהירות, כי רטט פראי עלול לנפץ את המחיצות הפנימיות ולהשאיר מכתש חלול. כשאתם נתקלים בקיר פנימי המשלב בלוקים עם שכבות טיח, פתרון נוח הוא מקדח כל יכול רב-תכליתי המאפשר מעבר רציף בין החומרים ללא החלפת מקדחים.
באבן טבעית ובחיפויי גרניט קודחים בקצב מבוקר כדי שהלוח לא ייסדק.
כשהקיר מחופה באריחים, התחילו לקדוח עם מקדח חץ לקרמיקה במהירות נמוכה ובלי הלימה, ורק אחרי שעברתם את האריח המשיכו לתוך הקיר.

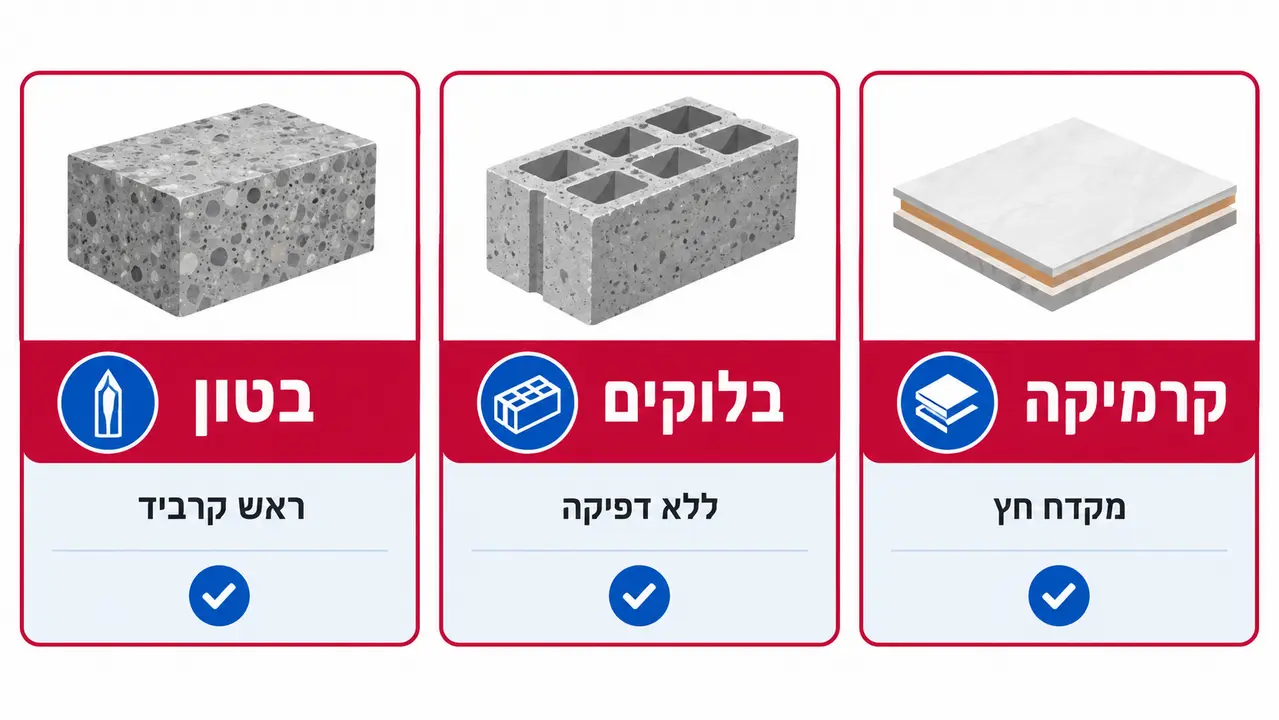

כל חומר דורש מקדח שונה, מיציקת בטון ועד בלוק איטונג
מה זה מקדח sds ולמה הוא כל כך נפוץ בפטישון?
חיבור sds פותח כדי להחליף את התפסנית הרגילה, שנוטה להחליק תחת עומסים כבדים של ריסוק אבן. קנה המקדח כולל חריצים אורכיים ייעודיים, שמאפשרים לו לנוע קדימה ואחורה בחופשיות בתוך תושבת הכלי.
חופש התנועה הזה גורם לכך שכל מכת הלימה מהבוכנה של הפטישון עוברת ישירות אל ראש המקדח, בלי לאבד עוצמה בחיכוך של התפסנית.
תפסנית (פוטר) קלאסית עם מפתח נשענת על לחץ חיכוך של שלוש לחיים מתכתיות. בבטון צפוף החיכוך הזה פשוט אינו מספיק, והקנה מתחיל להסתובב על ריק. קנה בחיבור ייעודי ננעל בכדוריות פלדה, וכך הכוח עובר במלואו והחיבור מחזיק מעמד לאורך זמן.
מהו SDS Plus?
תקן SDS Plus הוא הסטנדרט המקובל ביותר בקרב מתקינים, חשמלאים וקבלני שיפוצים בישראל. הקנה דק יחסית, ומכיל ארבעה חריצים שמתוכם שניים פתוחים לנעילה בטוחה ושניים סגורים שמייצבים את התנועה בתוך התושבת.
מקדחי פטישון בתקן זה מגיעים לרוב בקטרים קטנים ובינוניים, ובמקרים מיוחדים עד 30 מ"מ.
התקן מתאים לעבודות בינוניות יומיומיות, החל מתליית ארונות מטבח ומסגרות ועד התקנת צנרת מיזוג אוויר ודיבלים סטנדרטיים בקירות. משקל הכלי בתקן זה נשאר נמוך יחסית, סביב 2 עד 4 קילוגרם, מה שמאפשר עבודה רציפה ומדויקת בגובה בלי לעייף את הידיים.
מהו SDS Max?
בקידוחים כבדים במיוחד ובעבודות תשתית מאסיביות עובדים עם תקן SDS Max. הקנה בתקן זה עבה, בקוטר של 18 מ"מ ועם שטח מגע רחב שנועד לספוג מומנט פיתול עצום ועוצמות הלימה של פטישוני חציבה כבדים במשקל 5 עד 11 קילוגרם.
טווח הקטרים מתחיל ב-16 מ"מ ומגיע עד 52 מ"מ, לצד מקדחי כוס גדולים המשמשים למעברי צנרת מים, ביוב ותעלות חשמל ראשיות.
כשאתם צריכים לחצות קיר ממ"ד או לפתוח פתח עמוק בקיר תמך עבה, זה החיבור המתאים. הכלים האלה בנויים לשרוד עומסי ריסוק בלתי פוסקים ששום קנה דק לא יכול לספוג בלי להישבר.
SDS Plus מול SDS Max ואיך יודעים מה לבחור?
שני החיבורים אינם תואמים זה לזה, ואי אפשר להכניס קנה Max לתפסנית Plus או להפך. הבחירה ביניהם נקבעת לפי סוג הכלי שלכם וסוג העבודה השוטפת שאתם מבצעים באתר.
בדיקה מהירה לפני קנייה
בדקו את לוחית הדגם על גבי הפטישון שלכם, שבה מופיע בבירור הכיתוב Plus או Max, וקבעו מה קוטר הקידוח המרבי שאתם צריכים בפועל.
טעויות נפוצות בהתאמת קנה
טעות שכיחה היא רכישת מקדחי Max מתוך מחשבה שהם חזקים יותר עבור פטישון ביתי קל. שימוש במתאמים מאולתרים בין התקנים מחליש את מכת ההלימה, פוגע בדיוק הקידוח ומקצר את חיי גלגלי השיניים בכלי.
| קריטריון השוואה | SDS Plus | SDS Max |
|---|---|---|
| קוטר קנה | 10 מ"מ | 18 מ"מ |
| טווח קטרים נפוץ | 4 עד 26 מ"מ | 16 עד 52 מ"מ |
| משקל כלי ממוצע | 2 עד 4 ק"ג | 5 עד 11 ק"ג |
| ייעוד מרכזי בשטח | דיבלים, מסגרות והתקנות קלות | מעברי צנרת, תשתיות וחציבה כבדה |
האם אפשר לשים מקדח sds במקדחה רגילה?
התשובה הקצרה היא שלא מומלץ לעשות זאת כלל. תפסנית רגילה בעלת שלוש לחיים לא מצליחה לתפוס את הקנה המחורץ של מקדח sds באופן ממורכז ויציב.
התוצאה בשטח היא סיבוב רוטט שפוגע בדיוק החור ושוחק במהירות את שיני התפסנית של המקדחה שלכם.
במקום לאלתר, התאימו את האביזר הנכון לכלי. אם אתם עובדים ללא פטישון ורוצים לקדוח מהר בבלוקים או בבטון קל, כדאי להצטייד במוצר כמו מקדח קרביד לאימפקט בעל קנה משושה סטנדרטי ברבע אינץ'.
פתרון כזה ננעל היטב במברגה ומספק יציבות מלאה בלי להרוס את הציוד שלכם.
קנה SDS מחורץ לא נתפס כראוי בתפסנית תלת לחיים רגילה
איזה קוטר מקדח צריך לדיבל 6, 8 או 10 מ"מ?
הכלל הבסיסי בקידוח בטון פשוט, וקוטר המקדח חייב להיות זהה לקוטר החיצוני של הדיבל. דיבל 6 מ"מ דורש מקדח 6 מ"מ, ודיבל 8 מ"מ מצריך מקדח 8 מ"מ.
אבל בבלוקים שחורים או בבלוק איטונג, הרטט של מקדחי פטישון מרחיב את החור מעבר למידה. במקרים כאלה מתקינים ותיקים קודחים לעיתים עם מקדח קטן בחצי מילימטר, כדי שהדיבל ייכנס בלחץ בריא ולא יסתובב על ריק.
בעוגני חץ (ג'מבו) כבדים, הקפידו לקדוח לעומק שהיצרן מציין, אחרת שרוול ההתרחבות לא ייפתח כמו שצריך.
| קוטר דיבל | קוטר מקדח בטון | עומק קידוח מומלץ | עומס מיועד אופייני |
|---|---|---|---|
| 6 מ"מ | 6 מ"מ | 40 עד 45 מ"מ | תמונות, מסילות וגופי תאורה |
| 8 מ"מ | 8 מ"מ | 55 עד 60 מ"מ | ארונות מטבח, מדפים ומסכי טלוויזיה |
| 10 מ"מ | 10 מ"מ | 65 עד 75 מ"מ | קונסטרוקציות מתכת, סורגים ומתקני הרמה |
כיצד קוראים את המספרים על מקדחי פטישון?
כשאתם רואים סימון כמו 8/160 או 10/210 על גבי מקדח לפטישון, המספר הראשון מציין את קוטר הקידוח במילימטרים והשני את האורך הכולל מקצה לקצה.
אבל האורך הכולל אינו אורך העבודה השימושי.
חלק מהקנה נכנס עמוק לתוך בית התפסנית, כך שמקדח באורך 160 מ"מ מעניק בפועל עומק קידוח של כ-100 מ"מ בלבד.
אנחנו ממליצים להשאיר מרווח של 30 עד 50 מ"מ נוספים מעבר לאורך העוגן שאתם מתכוונים להתקין בקיר. המרווח הזה מאפשר לספירלה לפנות את האבק החוצה בקלות, ומונע מהמקדח להיחנק מעומס חול כבוש בתחתית החור.
איך לקדוח בבטון בלי לשבור את המקדח או לשרוף אותו?
לחץ מוגזם הוא האויב הגדול ביותר של אביזרי קידוח. תנו למנגנון ההלימה של הפטישון לעשות את עבודת הריסוק, ואל תישענו על הכלי בכל משקל גופכם.
שיטת עבודה בקידוחים עמוקים
עבדו בתנועות שאיבה קבועות, ומשכו את המקדח אחורה כל 3 עד 5 שניות מבלי לכבות את הסיבוב, כדי לאפשר לספירלה לפרוק את ענן האבק הדחוס מתוך הקיר.
סימני אזהרה לעצירה מיידית
אם אתם מריחים ריח שרוף, שומעים שינוי פתאומי בצליל המנוע או מרגישים שההתקדמות נעצרה לחלוטין, שחררו את ההדק מיד. אם תמשיכו להילחם בקיר הקשיח, שן הקרביד תישרף תוך שניות והמקדח ייצא מכלל שימוש.
למה המקדח נתקע בבטון ואיך פותרים את זה?
המקדח נתקע בדרך כלל כשאבק מצטבר בחור ולא מתפנה בזמן, או כשזווית הקידוח סוטה ויוצרת לחץ צדי שמעקם את הקנה.
אם המקדח נלכד, אל תנסו למשוך אותו בכוח פראי קדימה.
העבירו את הפטישון למצב סיבוב הפוך (רוורס) במהירות נמוכה, ומשכו אותו בעדינות החוצה תוך כדי פעולה. הוא נתקע גם כשהוא פוגש חלוק נחל קשיח או מוט ברזל בתוך היציקה.
מהניסיון בסדנה שלנו, לעולם אל תכו בפטיש ידני על גב מקדח לפטישון שתקוע בקיר. מכה כזו תחדיר זעזוע ישיר לתוך מכלול גלגלי השיניים של הכלי ותגרום לנזק מכני כבד בתושבת.

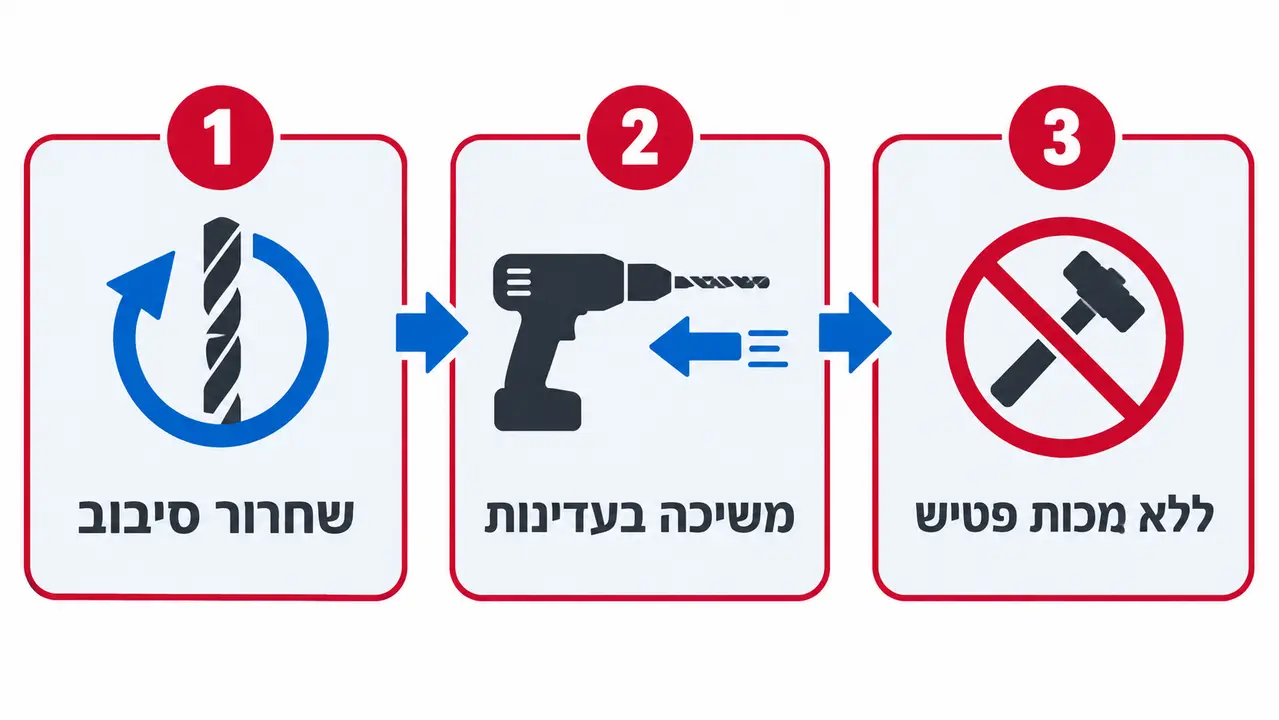

חילוץ מקדח תקוע מתבצע ברוורס איטי, לא במשיכה בכוח
באיזה מקדח קודחים בבטון מזוין כשפוגעים בברזל?
כשפטישון נבלם בפתאומיות והאבק האפור מתחלף בשבבי מתכת כסופים, פגעתם במוט פלדה של בטון מזוין. מקדח בטון בעל שני חיתוכים רגילים נוטה להיתפס בברזל, להסתובב סביב עצמו ולהישבר בגלל מומנט הפיתול.
ביציקות כבדות ובממ"דים עדיף לעבוד עם מקדח בעל ארבעה חיתוכים וראש צלב מלא, שמחליק סביב המכשול ומפחית את סכנת התקיעה.
מבחינה הנדסית, חל איסור לחתוך ברזלי זיון ללא אישור מפורש של מהנדס בניין. הנחיות העיגון של משרד הבינוי והשיכון קובעות שצריך לאתר את מיקום הזיון מראש ולא לפגוע בו, כדי לשמור על יציבות המבנה.
כמה ארוך צריך להיות מקדח בטון לפרויקט?
האורך משפיע ישירות על יציבות העבודה ועל דיוק החור בקיר. מקדחים קצרים באורך 110 עד 160 מ"מ מעניקים קשיחות מרבית, אינם מתכופפים תחת לחץ ונותנים חור מדויק עבור דיבלים רגילים.
באורך בינוני של 210 עד 260 מ"מ משתמשים הכי הרבה, בהתקנות כלליות ובמעבר מחיצות פנים.
כשאתם צריכים לחצות קיר חיצוני עבה או להעביר צנרת, תזדקקו למקדחי פטישון ארוכים של 450 עד 600 מ"מ.
מהניסיון שלנו בחדר ההדגמות באור יהודה, לעולם אל תתחילו קידוח ישירות עם מקדח ארוך. קדחו קודם חור מוביל של 100 מ"מ עם מקדח קצר ורק אז הכניסו את הארוך, כדי שהחור לא יסטה מקו המרכז.
כיצד מונעים חור עקום בקיר בטון?
חור שמתחיל עקום הורס את מנח הדיבל וגורם לבורג להתיישב בזווית לא נכונה. כדי שהחור ייצא ישר, סמנו קודם שקע מדויק בעזרת מדגש (קרנר) או הקישו קלות עם קצה המקדח.
התחילו את החדירה במצב סיבוב בלבד ללא מנגנון הלימה ובמהירות נמוכה, עד שקצה הכלי עובר את שכבת הטיח החיצונית.
רק לאחר שהמקדח התייצב בתוך הגומה שיצרתם, העבירו את הכלי למצב עבודה מלא.
השתמשו תמיד בידית הצדדית של הכלי כדי לשמור על זווית ישרה של 90 מעלות ביחס למשטח בשני המישורים. מד העומק המובנה של הפטישון ימנע מכם לקדוח עמוק מדי ולהחליש את הקיר לחינם.
אילו כללי בטיחות וגהות חייבים לשמור בקידוח בטון?
קידוח יבש בבטון מייצר ענני אבק דקים המכילים סיליקה גבישית נשימתית. חלקיקים אלה חודרים לעומק הריאות ועלולים לגרום למחלות נשימה קשות לאורך זמן.
הנחיות הבטיחות לחשיפה לסיליקה של משרד העבודה מחייבות שימוש באמצעי שאיבה ייעודיים או הרטבה כדי לצמצם את האבק באוויר.
באתר העבודה אל תתפשרו על ציוד מגן אישי מלא הכולל משקפי מגן אטומים, אוזניות כנגד רעש הפטישון ומסכת נשימה בתקן P2 או P3.
לפני שאתם מפעילים את הכלי, העבירו גלאי תשתיות איכותי על פני הקיר. פגיעה בצינור מים ראשי או בכבל מתח חי תעלה לכם בנזקים של אלפי שקלים ותסכן את חייכם.

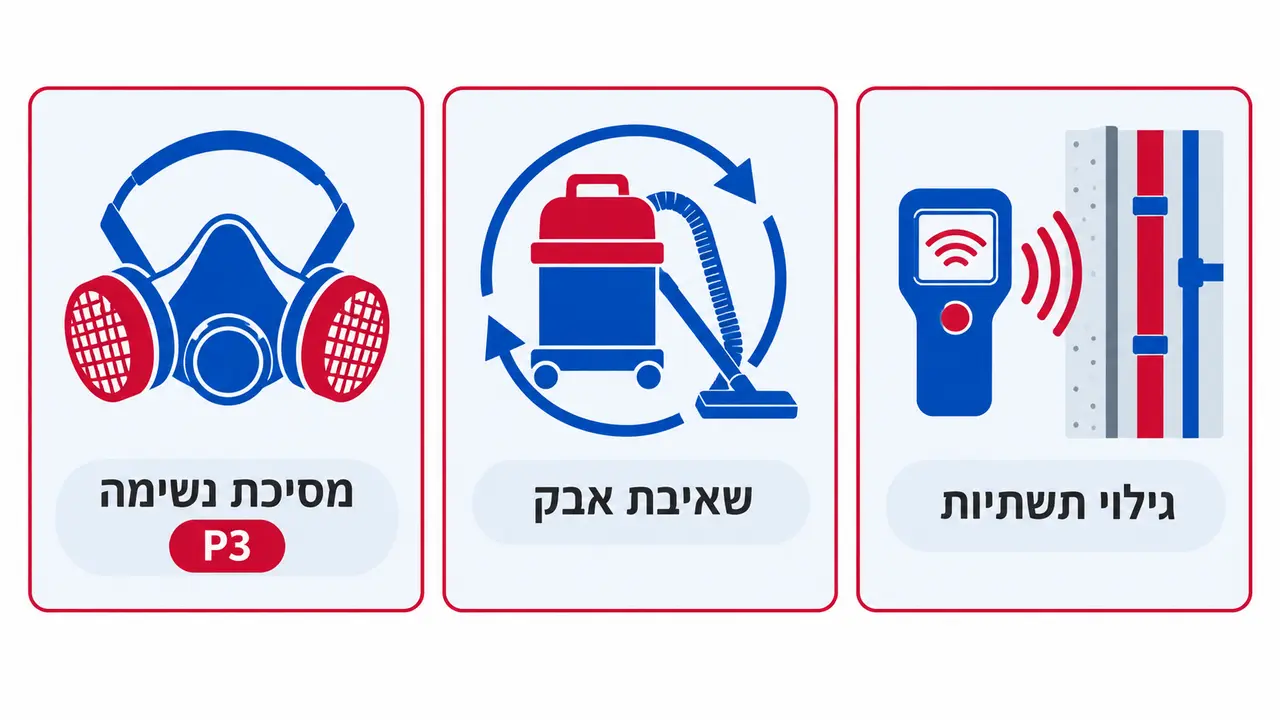

מסכת נשימה, משקפי מגן ואוזניות הם תנאי בסיסי בקידוח יבש בבטון
כלים נוספים שכדאי להכיר
שאלות נפוצות
לסיכום
אם תבדקו מראש את קוטר הדיבל, את סוג הפטישון שברשותכם ואת מבנה הקיר, תחסכו שעות יקרות של השבתה ושל החלפת כלים שבורים. הצטיידו מראש בסט מקדחים מתאים ושמרו על טכניקת עבודה רגועה בלי לחץ מיותר על הקנה. אם אתם מתלבטים לגבי התאמת מידות מיוחדות לקראת פרויקט תשתית חדש, הצוות המקצועי שלנו באולם התצוגה של צלח באור יהודה עומד לרשותכם כדי להתאים את הציוד הנכון לעבודה.
